BF109战机座舱仪表板复刻结构

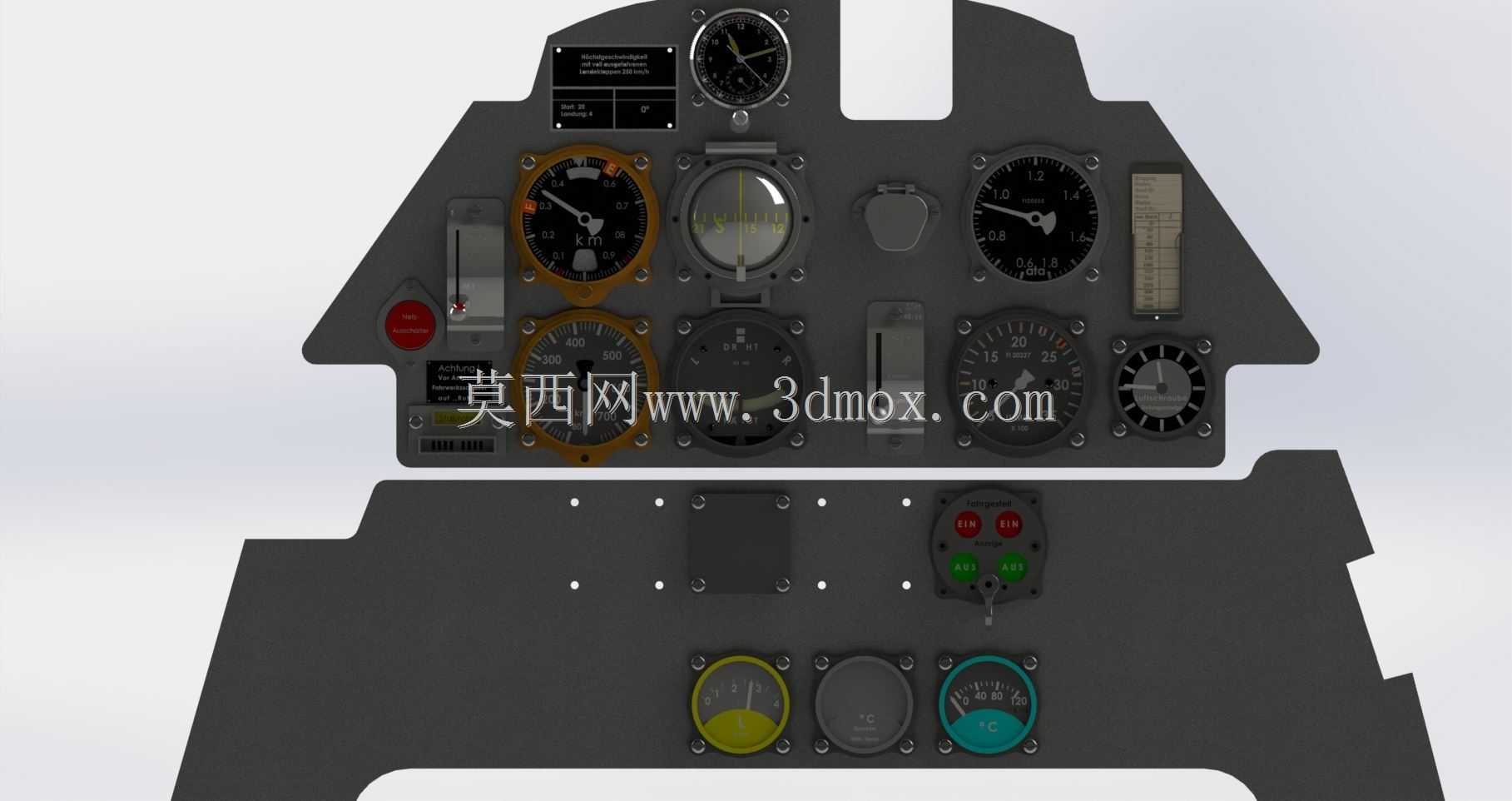

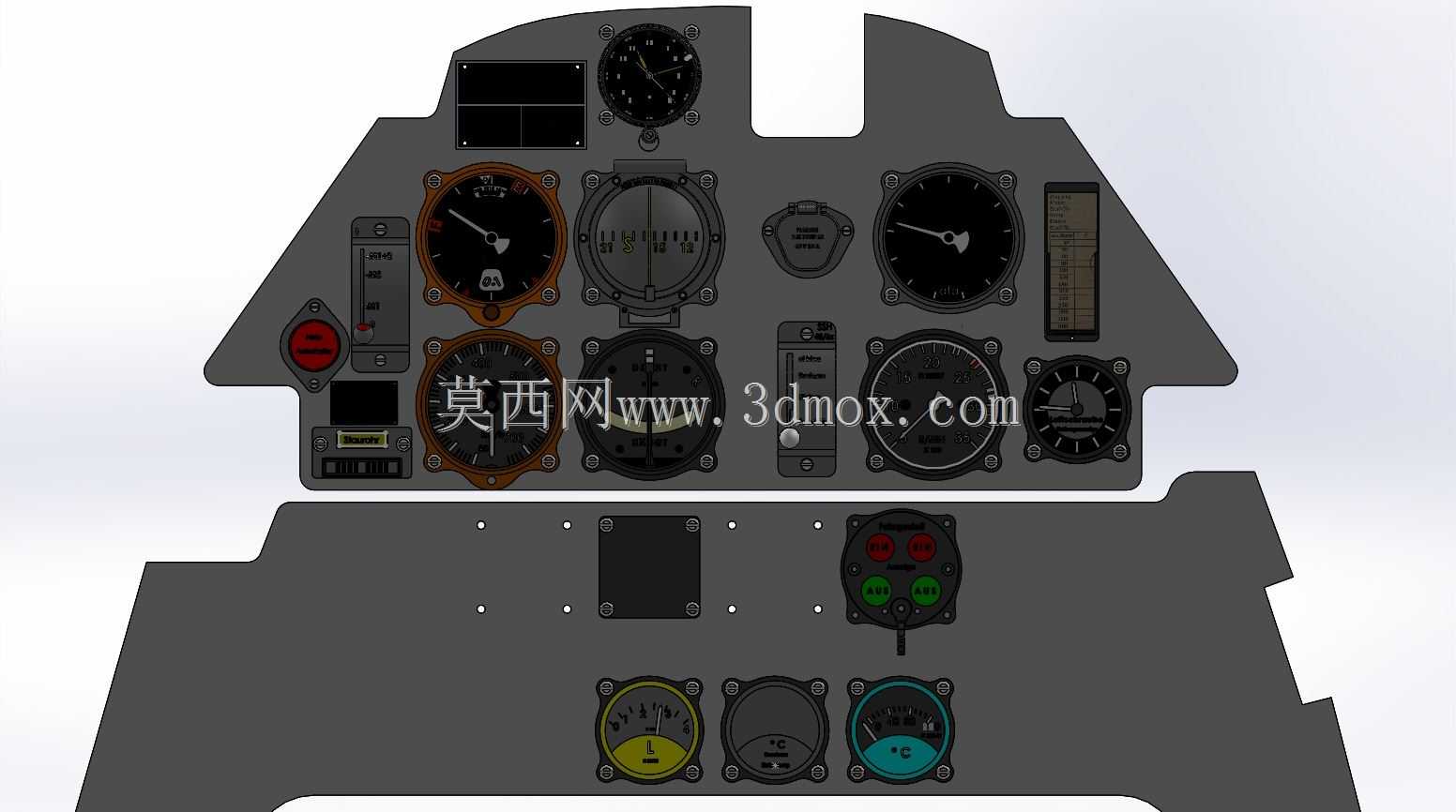

　　这套三维结构还原的是二战经典单发螺旋桨战斗机前座舱核心仪表安装面板，整套构件完全围绕飞行员坐姿下的目视判读、伸手操作逻辑排布，没有多余装饰结构，所有开孔、凸台、固定点位都对应真实机载设备的装配需求。面板整体采用异形轮廓设计，上沿贴合战机前风挡后方的机身框架弧度，左右两侧收窄避让驾驶杆、油门杆的活动行程，下沿预留腿部进出与踩踏空间，边缘所有弯折边都对应机身蒙皮的搭接止口，安装时可直接通过周边预留的螺栓孔固定在座舱承力框架上，不需要额外制作转接支架。

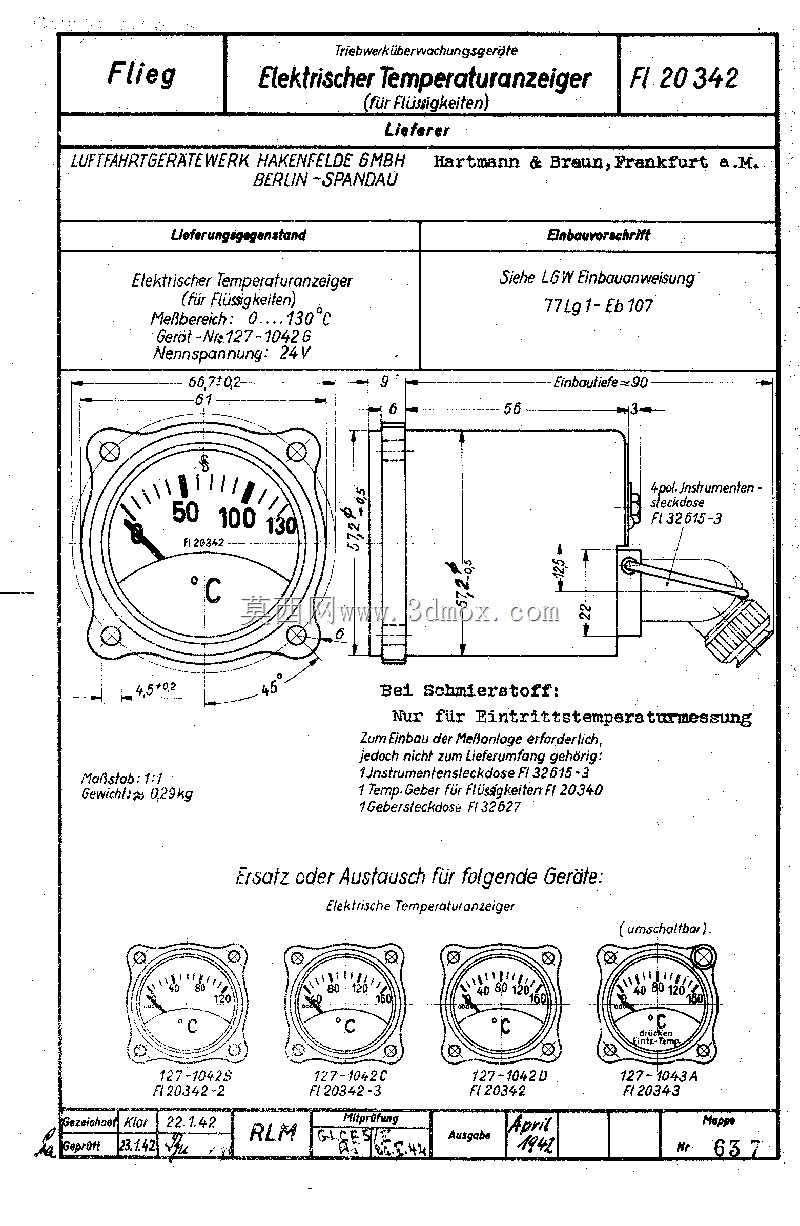

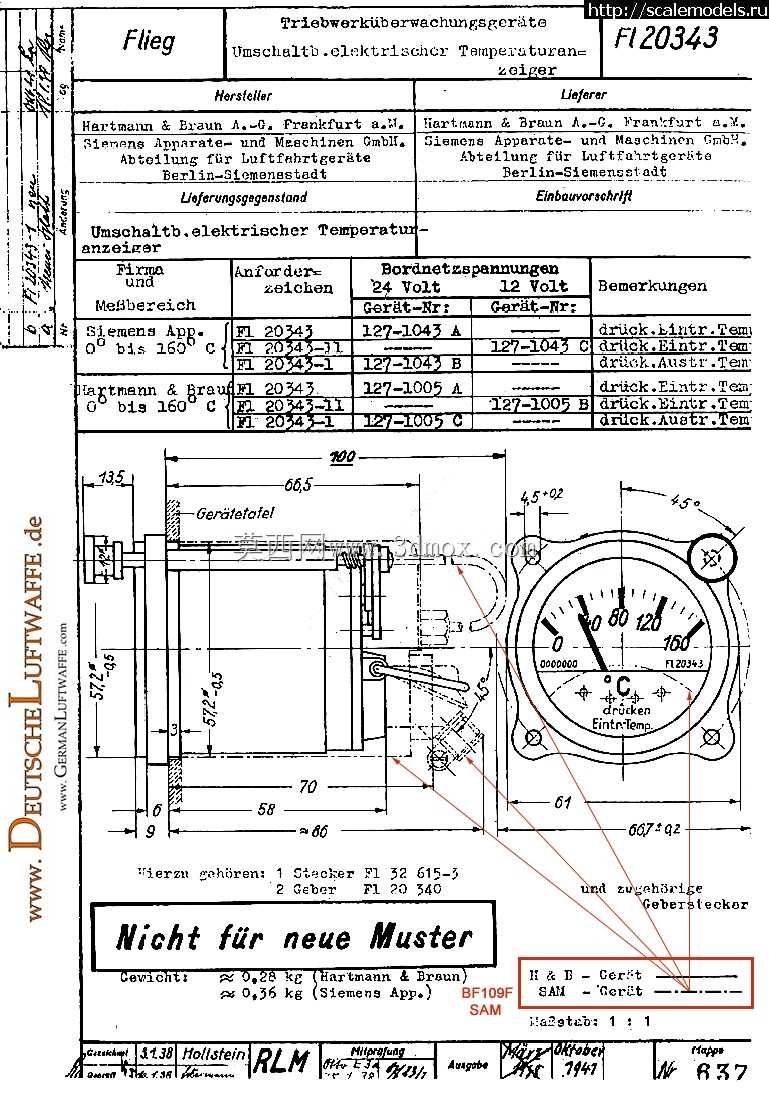

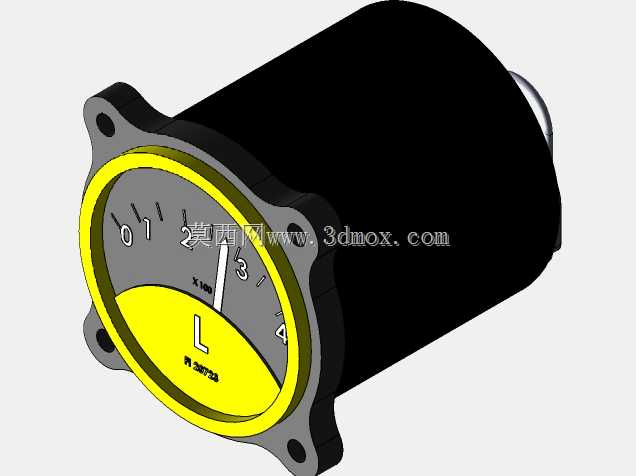

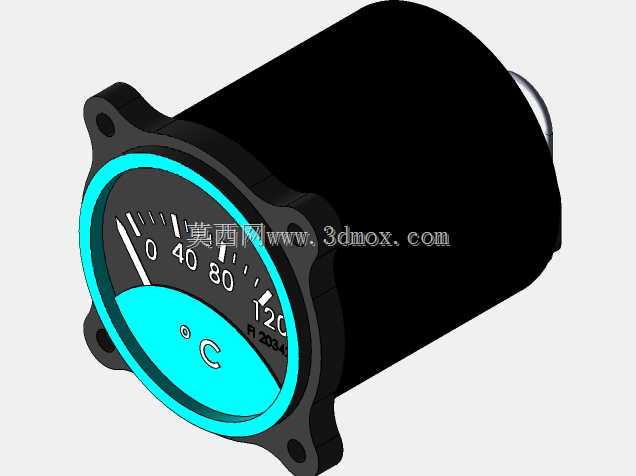

　　面板上的仪表布局严格遵循早期螺旋桨战机的飞行操作优先级：飞行员正前方视域中心区域布置核心飞行参数仪表，包含空速表、升降速度表、姿态仪、磁罗盘与高度表，视线小幅下移即可扫读发动机工况仪表，滑油温度、燃油压力、转速表、冷却液温度表集中排布在左侧区域，匹配飞行员左手操作油门、混合比杆时的余光观察习惯；右侧区域布置无线电控制盒、航路计时装置与系统开关，方便右手短暂脱离驾驶杆完成频道切换、计时操作。面板下部独立区域布置发动机启动开关、磁电机档位旋钮、燃油泵控制按钮与红绿状态指示灯，所有操作件的凸起高度都做了限位设计，避免飞行员戴厚飞行手套操作时误触相邻控件。

　　建模过程中首先依据座舱内部扫描点云拟合面板主体的钣金折弯轮廓，面板基材采用薄航空铝板冲压成型，背面冲压出纵横交错的加强筋，在不增加整体重量的前提下抑制发动机振动带来的面板共振，避免仪表指针因高频抖动出现判读误差。每一个仪表安装位都先开出对应直径的圆形通孔，孔位周边预留仪表固定卡圈的安装槽，仪表从面板背面推入后通过卡圈旋紧固定，正面仅露出仪表刻度盘与指针，表盘外圈的遮光罩做了哑光黑色处理，避免高空阳光直射产生反光晃眼。面板表面整体做黑色皱漆喷涂处理，所有刻度、标识文字采用哑光白色印刷，夜间飞行时配合紫外泛光照明即可清晰读取，不会产生强光干扰夜视视力。

　　安装边界方面，面板整体宽度适配战机座舱前部的框架间距，左右边缘与机身侧蒙皮之间预留线束穿行间隙，所有仪表的电连接线、气压管路都从面板背面的预留走线槽排布，管路接头集中在面板后侧的分配阀块上，拆卸维护时可以整体将面板连同仪表向外翻出，不需要逐个拆解仪表即可检修背面的管路与线路。面板上还预留了应急机械仪表的备用安装位，当主供电系统失效时，备用高度表、空速表可直接通过皮托管的机械气压管路工作，不依赖机上电源。不同功能区域的面板表面做了细微的纹理区分，飞行参数区纹理更细腻避免反光，发动机监控区略微粗糙便于戴手套快速触摸定位开关位置。整套结构既还原了真机的装配逻辑，也为航空模拟器座舱制作、航空科普展陈设备的加工提供了直接可参考的三维结构依据，建模时所有配合间隙都按照实际钣金装配公差设定，仪表与安装孔的配合间隙控制在合理范围，既不会出现松动晃动，也能满足地面模拟器反复拆装维护的使用需求。
