BF109战斗机座舱仪表板结构

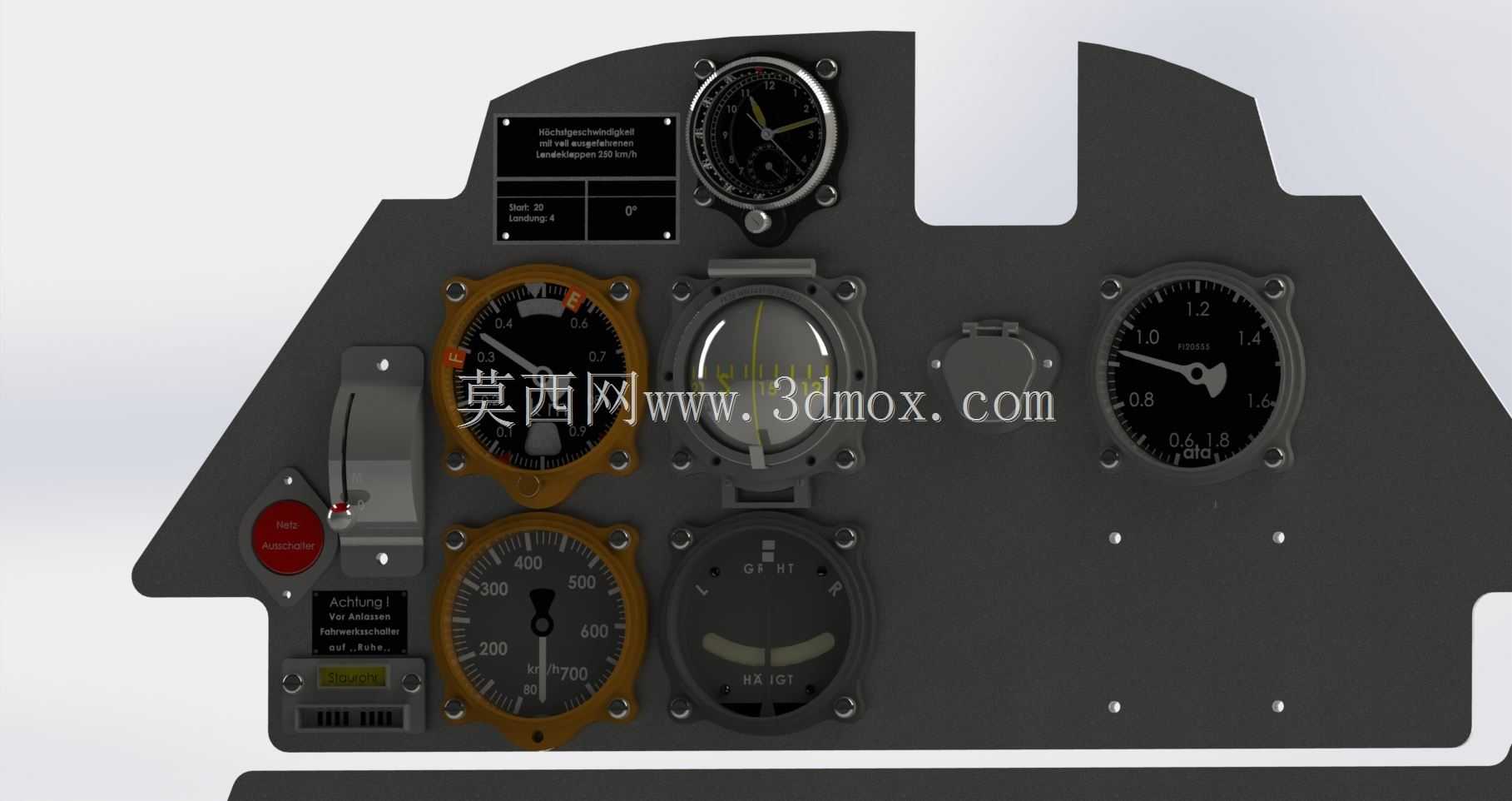

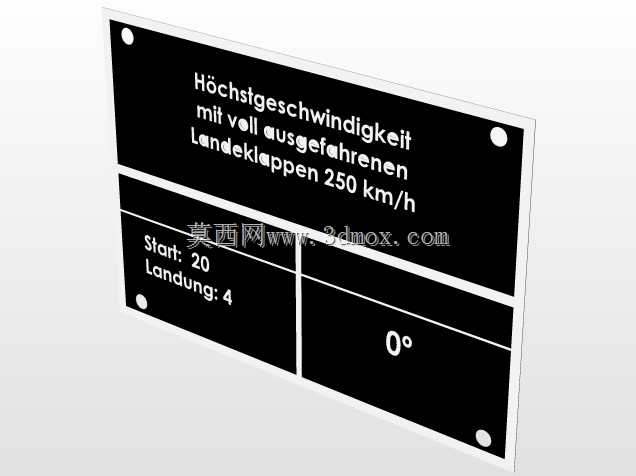

　　该作品围绕二战时期BF109战斗机前座舱仪表板展开，主体为一块不规则金属安装面板，面板轮廓按照座舱内部空间和飞行员视线范围进行裁切，左侧形成斜向收边，右侧保留较宽的仪表承载区域，上部预留无线电、罗盘或遮光结构的安装位置，下部布置密集的电气与仪表接口。面板表面采用深灰色涂装，局部仪表外圈使用棕褐色金属环，红色警示按钮、白色刻度和浅色指示标识形成清晰的视觉层级，便于在振动、噪声和有限光照条件下快速判读。

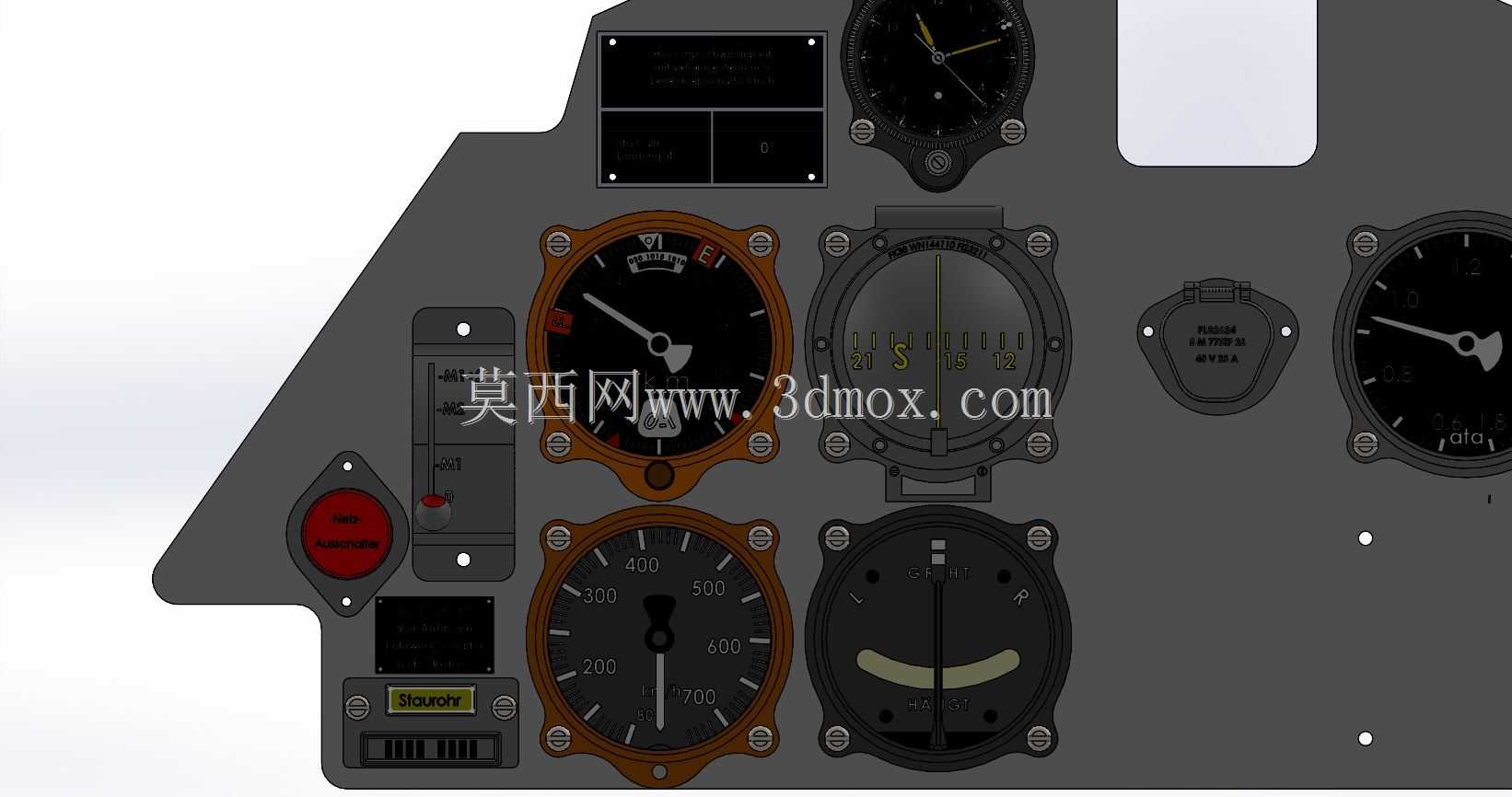

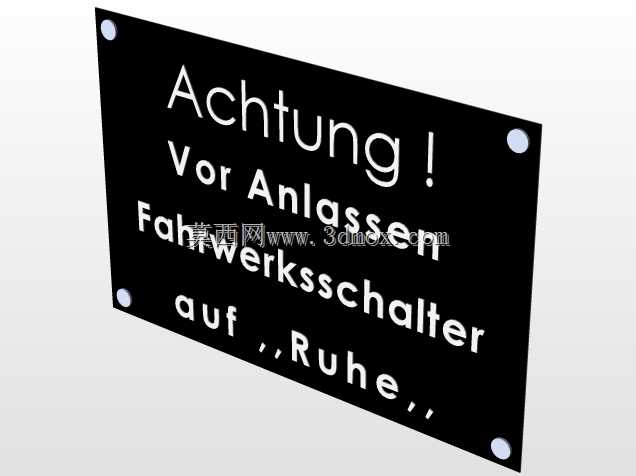

　　从实际用途看，这类仪表板是飞行员获取飞行状态、发动机工况和姿态信息的核心界面。面板中央区域布置主飞行仪表，周边分布转速、空速、高度、升降、航向、燃油、滑油、温度、压力等指示装置。不同仪表的尺寸并不完全一致，较大的圆形仪表承担高频读取任务，小型方形或矩形模块用于开关、标牌、警告和辅助显示。设计时需要兼顾视线聚焦与手部操作距离：主姿态仪表尽量靠近飞行员正前方，发动机参数仪表集中在便于扫视的一侧，紧急按钮和关键开关则布置在戴飞行手套仍可准确触达的位置。

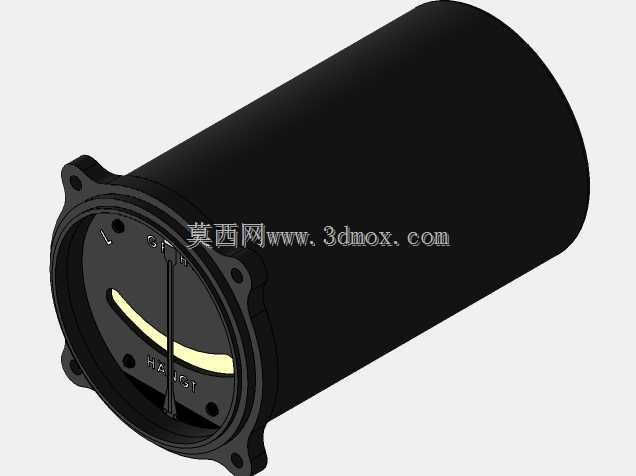

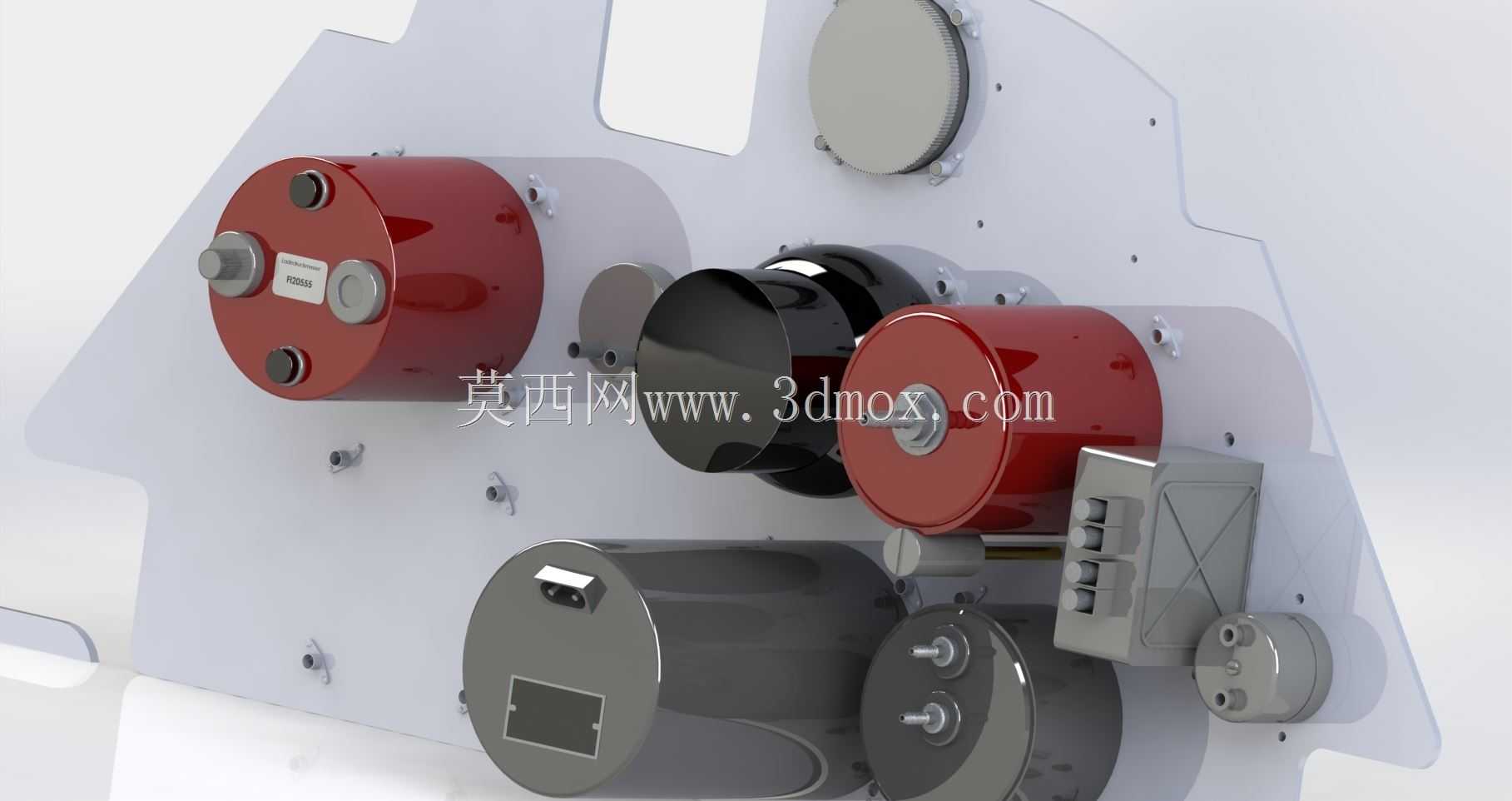

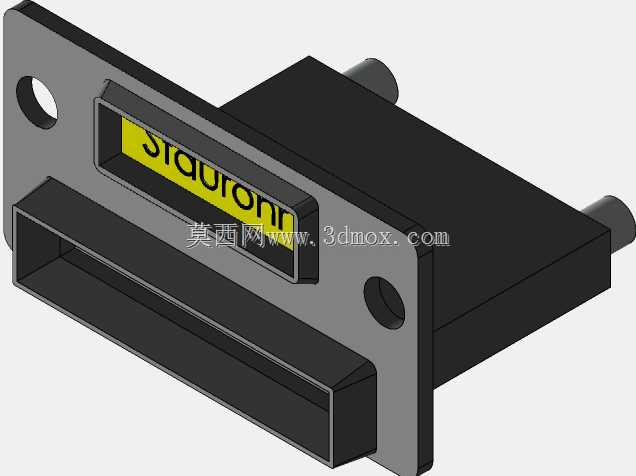

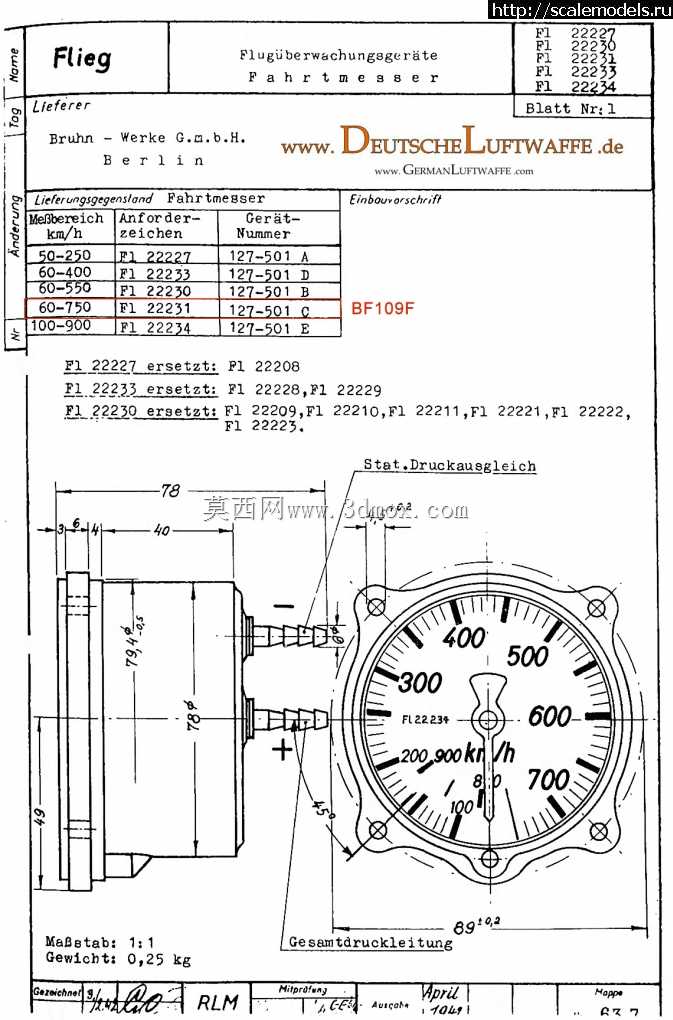

　　结构建模的重点不只是还原外观，还要体现仪表板在真实装配中的边界关系。面板上的每个圆形开孔都对应仪表壳体、固定环、减震垫或卡箍的安装空间；小孔用于铆钉、螺钉、线束固定和接地连接；边缘折线反映钣金折弯和加强筋的位置。仪表后方通常需要预留插头、导光管、气压管路、温度传感器线缆和维护拆卸空间，因此三维设计不能只按正面图片拉伸成薄板，而应在仪表厚度、背部接线弯角和相邻设备干涉之间留出合理间隙。

　　该面板的外形尺寸受座舱骨架约束明显。前方面板并非规则矩形，而是跟随风挡、操纵杆、油门台和飞行员腿部空间形成异形边界。左侧斜边可避免遮挡侧向视野并给操纵机构让位；右侧较完整的区域适合安装多块大直径仪表；上沿平直段可与座舱横梁或遮光罩连接；下沿则需要为无线电盒、配电组件和线束通道提供固定点。安装孔位多采用沿边均布与局部加强相结合的方式，既保证面板在发动机振动环境下不产生共振，也方便地勤人员拆卸单个仪表。

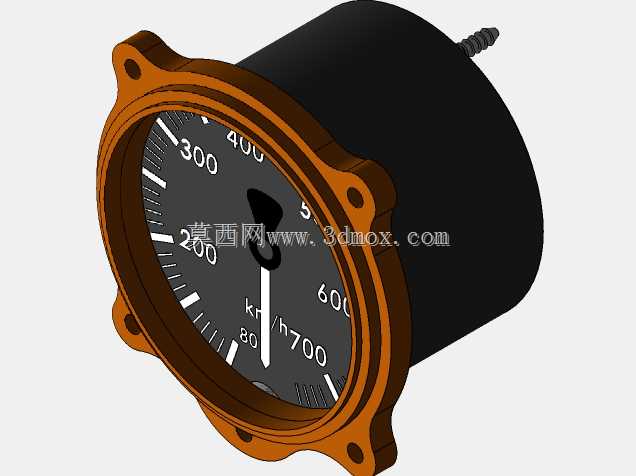

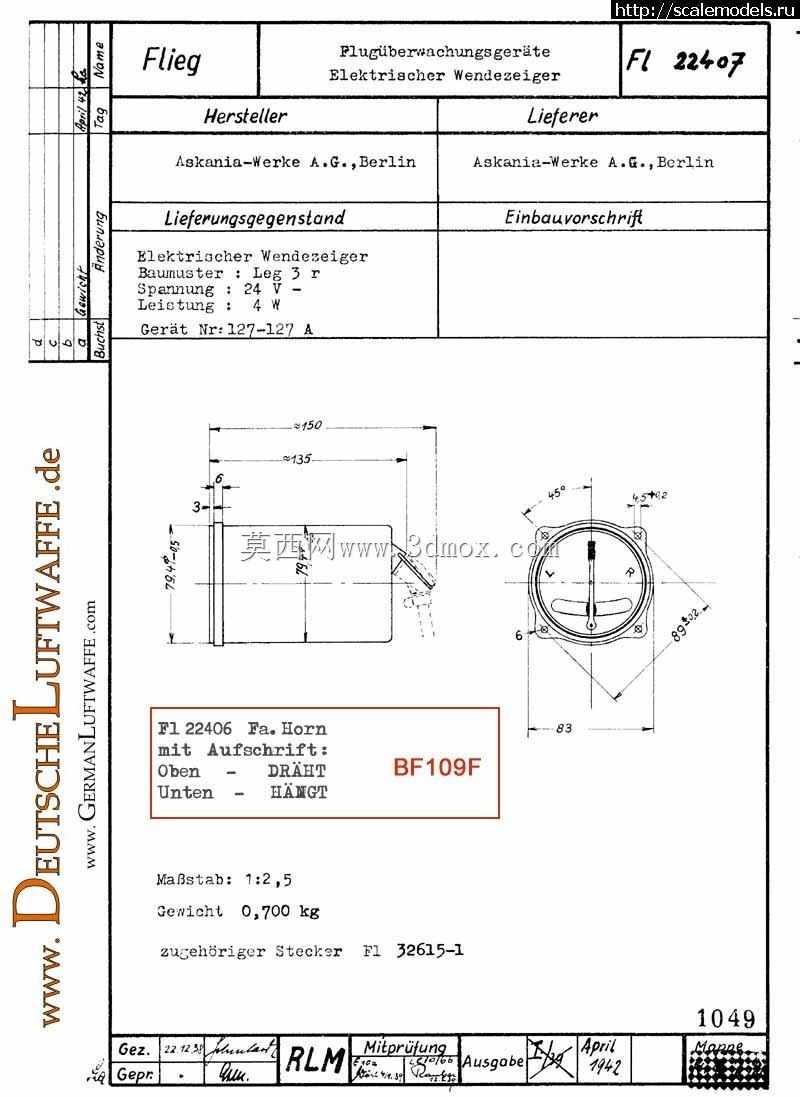

　　在功能分区上，中央大仪表承担姿态和航向判读，飞行员在复杂气象或夜间飞行时主要依靠该区域保持飞机平衡。左上部和右上部的小型仪表用于补充导航、发动机及系统状态；下部圆形仪表可布置转速、油压、燃油流量等参数；红色按钮类元件通常对应紧急操作或醒目标识，周围需要避免误触。仪表刻度盘的角度、指针长度、数字方位和玻璃反光区域都影响可读性，因此模型中对表盘纹理、指针形状、外圈螺钉和黑色表壳进行了较细致的表达。

　　从设计思路看，航空仪表板强调信息密度与操作安全的平衡。仪表数量多，但面板不能无限扩大，因此需要通过尺寸分级、位置优先级和颜色区分建立阅读顺序。高频、关键、危及飞行安全的信息放在中心视场；次要参数放在边缘；开关和警示件通过形状、颜色和间距形成触觉差异。面板背后的线束走向通常按功能分组，飞行仪表、发动机仪表、无线电和照明回路分开敷设，插头附近预留维护余量，避免在拆装仪表时拉扯导线。

　　对于三维建模从业者而言，该类结构适合采用骨架面板、仪表组件、紧固件和标识件分层建模。先确定座舱安装基准面和面板外轮廓，再按飞行员视锥布置主仪表中心；圆形仪表可通过参数化直径、厚度和固定耳位置形成通用组件，异形开关盒和警示按钮单独建模；开孔边缘应加入翻边、衬套或压环细节，以体现真实钣金与装配关系。若后续用于仿真或交互展示，还可将指针、玻璃、金属环和背板拆分为独立部件，便于设置材质、动画和维护拆装演示。

　　整体来看，该仪表板不仅是战机座舱的外观零件，也是机械结构、人机工程、航空电子和维护工艺共同约束下的集成载体。它的异形轮廓反映座舱空间限制，密集孔位反映设备安装逻辑，仪表排布反映飞行操作优先级，细节纹理则服务于真实场景下的快速识别与稳定使用。
