喷火战机MKIX座舱仪表安装板

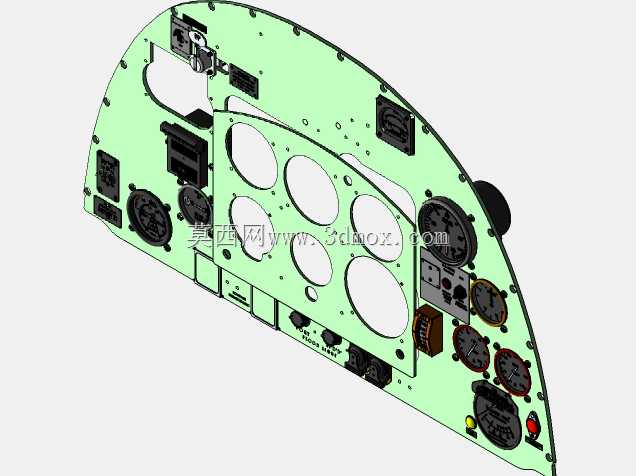

　　这块弧形安装板对应老式螺旋桨战机前座舱的仪表承载区域，主要用于集中布置飞行姿态、发动机工况、燃油、航向、高度与速度等指示装置。板体随座舱前部截面呈扇形展开，左侧和中部预留多个大直径圆形开孔，用于嵌入主飞行仪表；右侧与下沿布置较小孔径，容纳高度表、罗盘、开关、指示灯及小型辅助表。实际装配时，飞行员正面视线需要在极短扫视距离内覆盖关键读数，因此孔位并非按机械加工便利性排列，而是按照飞行操作中的视觉优先级、手部可达性和仪表逻辑分组来确定。

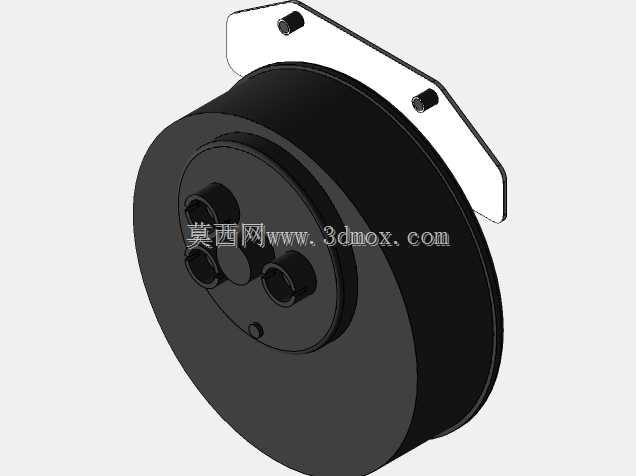

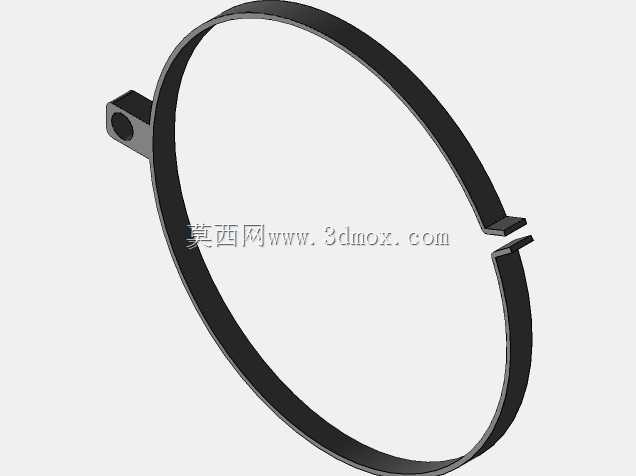

　　从结构上看，面板不是单纯的装饰薄板，而是座舱设备安装体系中的承托骨架。板面上分布大量小孔、沉头孔与局部凸台，分别承担紧固件穿装、线束固定、仪表卡环定位和背部支架连接。边缘轮廓按照座舱框架、风挡下缘和侧操纵区域的边界收束，避免与驾驶杆、油门台、腿部活动空间及维护口盖发生干涉。面板背部可见仪表壳体、电连接器、安装夹和局部加强件，说明模型不仅表达了正面外观，也保留了设备叠装后的空间关系。

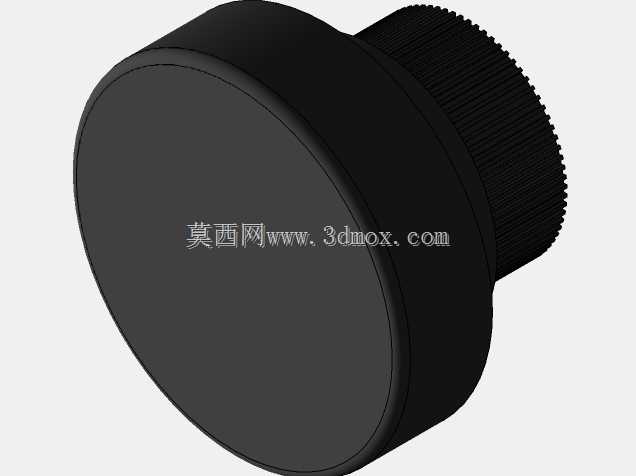

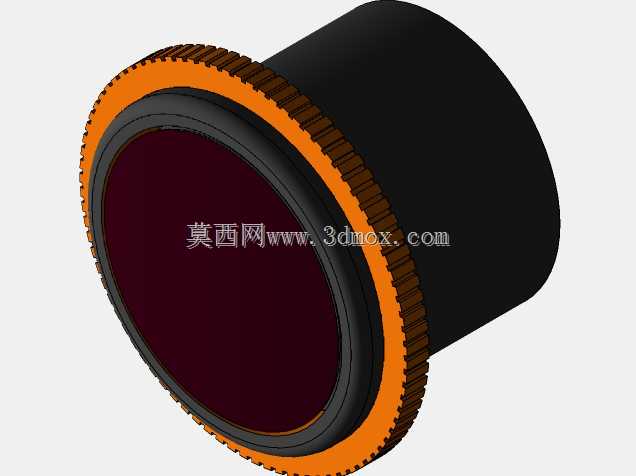

　　设计这类航空仪表板时，首先要处理的是曲面外形与圆形仪表之间的协调。战机座舱前部宽度有限，仪表直径、表圈厚度和后方表头深度共同决定开孔间距。若孔位过密，正面看似紧凑，背部却会出现表壳碰撞、导线弯折半径不足或维护工具无法进入的问题；若孔位过疏，又会迫使飞行员增大头部转动和视线转移范围。模型中大小圆孔的错落排布，体现了对主仪表居中、辅助仪表向右侧和下沿分组的布置思路，也为开关、警告灯和应急装置保留了独立安装面。

　　面板材料在真实工程中通常需要兼顾轻量化、刚度和抗振性能。薄板本体承担仪表定位，背部支架和折边则提高整体刚性，防止发动机振动、气流扰动和地面维护过程中造成表盘松动。开孔边缘不能形成应力集中，紧固件位置需要避开仪表壳体最大外廓；靠近板边的小孔还要考虑蒙皮、框架和座舱内饰的装配公差。对于复古战机复原或仿真训练装置而言，这些细节直接影响面板装到骨架后是否平齐、仪表是否能从正面顺利卡入，以及后盖是否能够重复拆装。

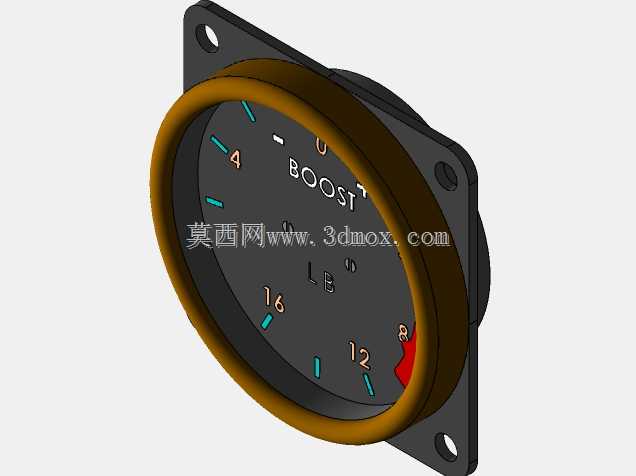

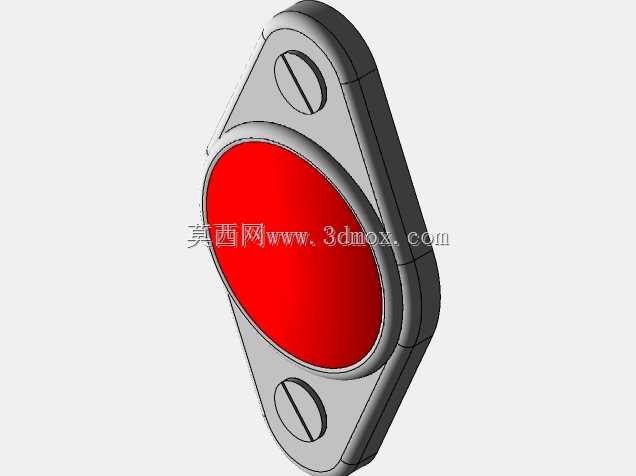

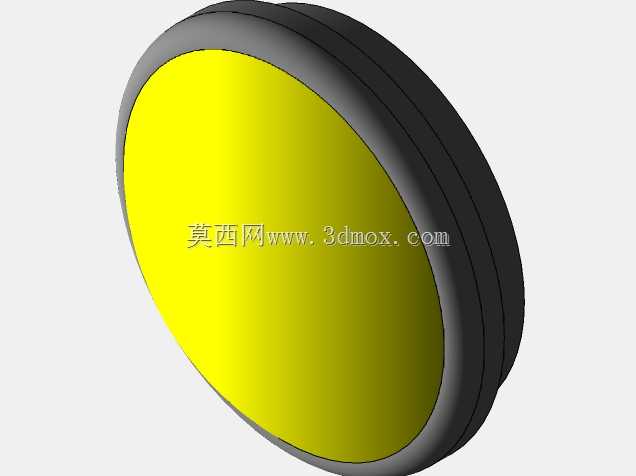

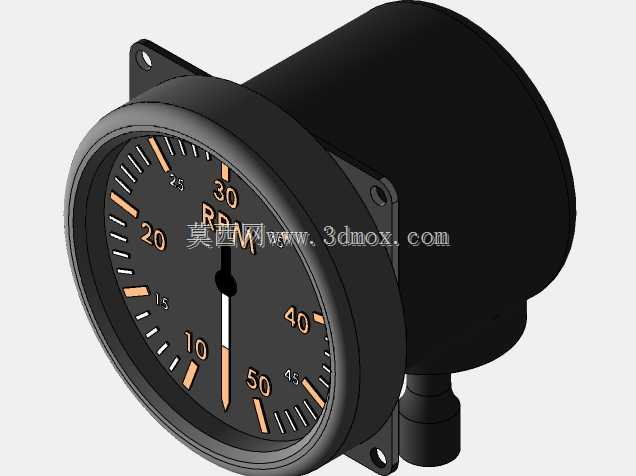

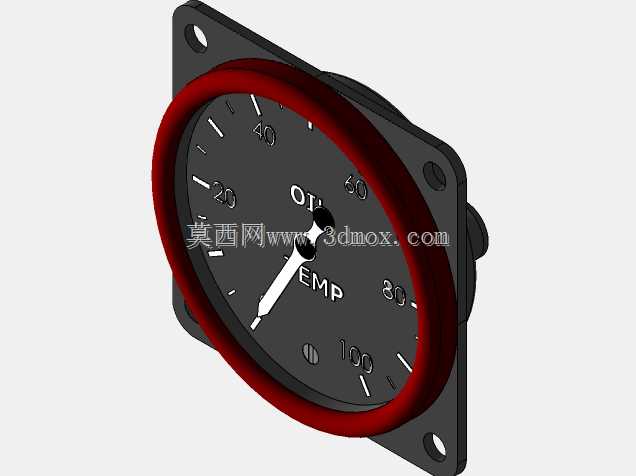

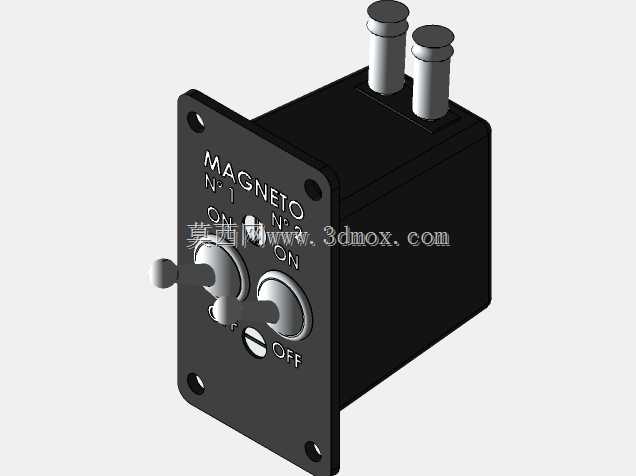

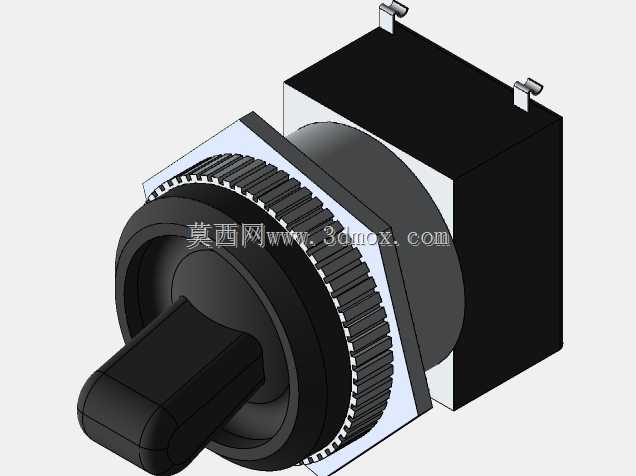

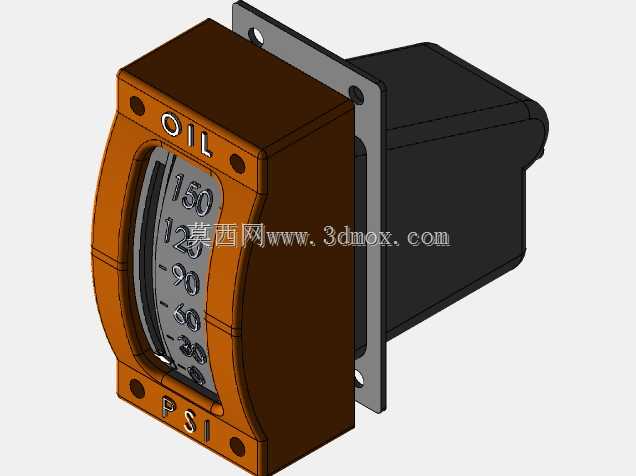

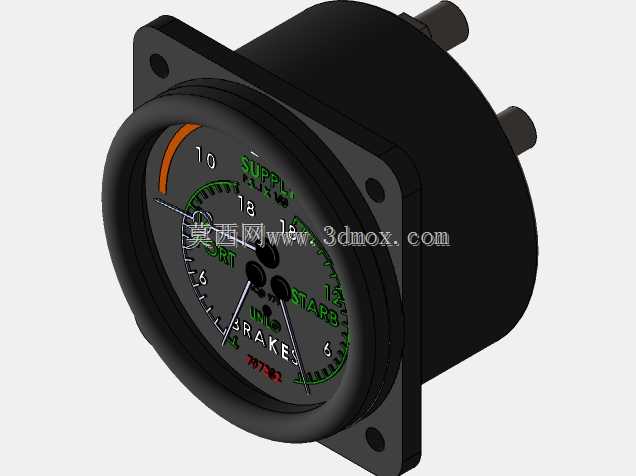

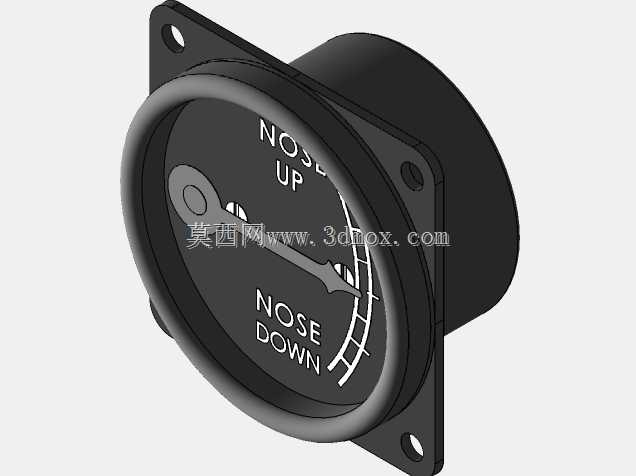

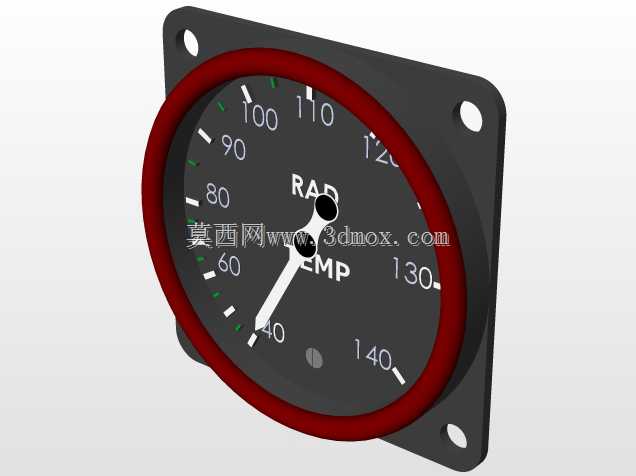

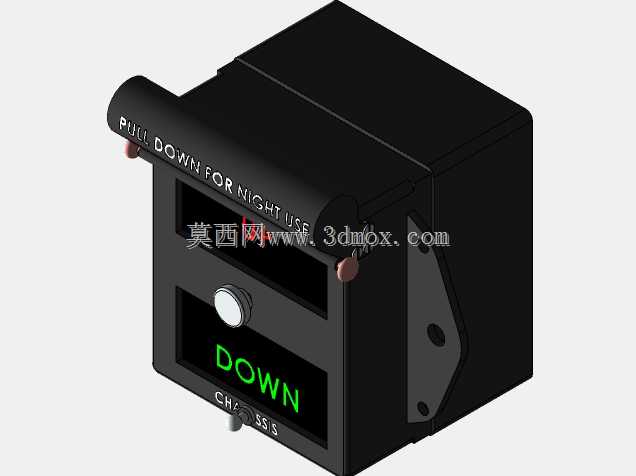

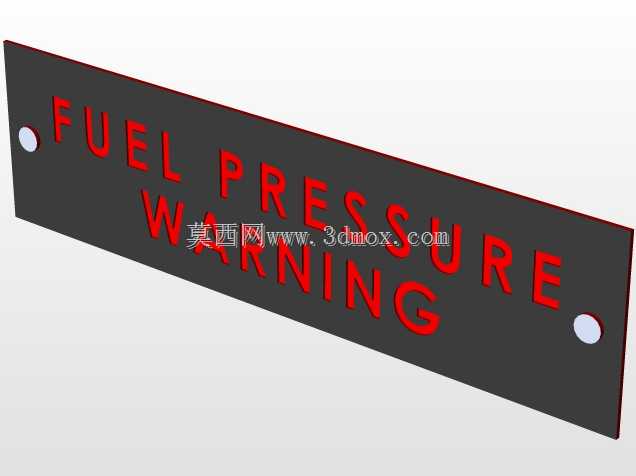

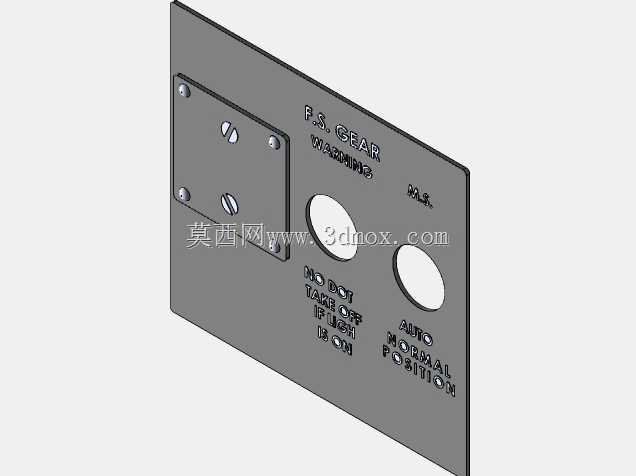

　　在使用场景上，该面板服务于单发螺旋桨战斗机的单人座舱。飞行过程中，飞行员通过中央大表获取空速、升降、姿态等核心信息，通过右侧小表监控高度、航向和发动机参数；下部开关与指示灯则用于系统确认和故障提示。面板的弧形形态使各仪表表面尽量朝向飞行员视线法线方向，减少斜视角造成的读数误差。右侧密集小表区与左侧大孔区形成明确功能分区，既符合历史机型的操作习惯，也便于模拟器、博物馆复原件或教学样机进行线束分区。

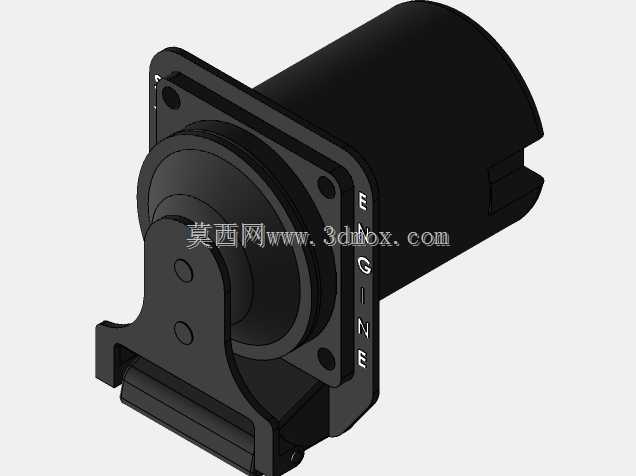

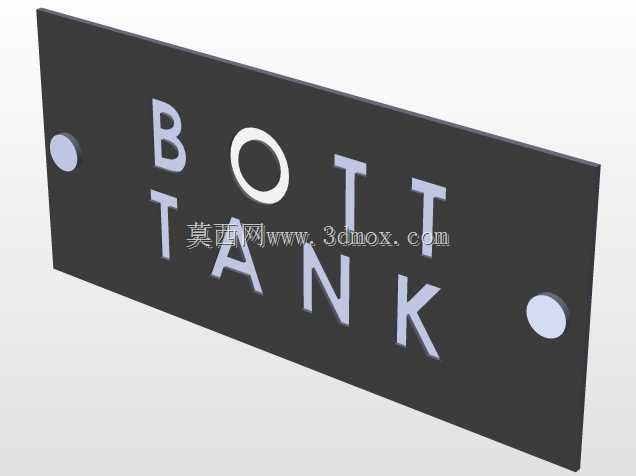

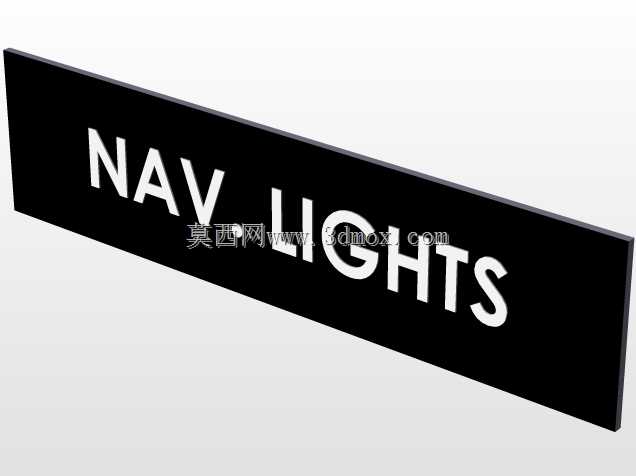

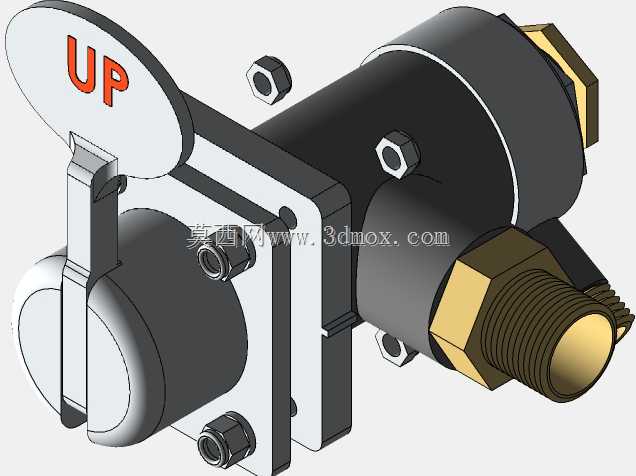

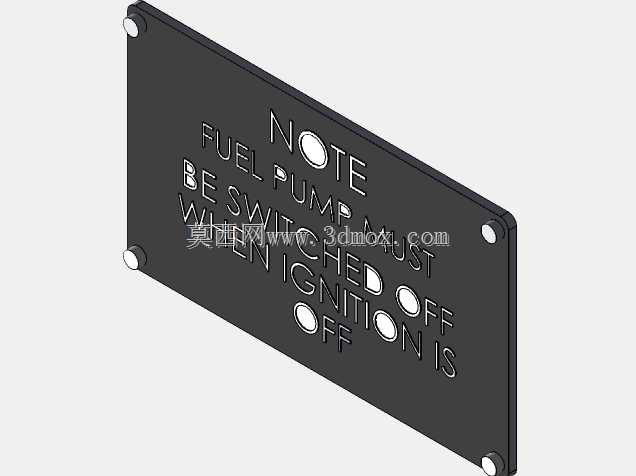

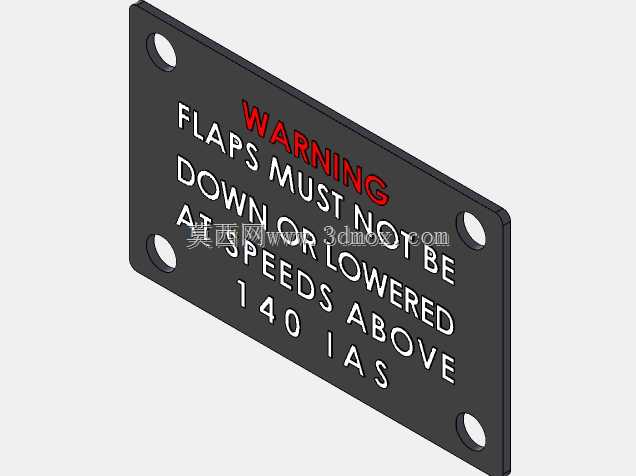

　　建模时需要重点控制三类边界：一是面板外轮廓与座舱框架的贴合边界，弧边、缺口和安装耳片必须与骨架位置一致；二是仪表开孔的中心距、孔径和台阶深度，圆形表圈通常依赖正面止口定位，孔位偏差会直接导致表圈压不紧或间隙不均；三是背部设备包络，表头、接线柱、管路接头和固定螺母都要在板后保留足够空间。模型中呈现的多个仪表、开关和支架，可用于检查装配顺序：先将背部支架与面板连接，再装入大直径仪表，随后布置小表、电门和线束夹，最后安装正面表圈及标识件。

　　维护性同样是这类面板设计的关键。战机在外场检修时，仪表需要能够快速拆下，导线和静压管路也要有明确走向。板面上的小孔和矩形缺口不仅是减重结构，也为扎带、线卡和管路固定提供位置。若将面板理解为平面钣金件，会忽略背部叠层设备带来的深度需求；若只关注仪表外观，又会失去安装板与座舱框架之间的工程意义。该结构把人机读数、设备承载、振动控制、装配公差和维修可达性压缩在同一块弧形板上，是航空座舱设备布局中非常典型的机械与人机协同设计对象。
