喷火式战机MKIX导航灯光控制开关

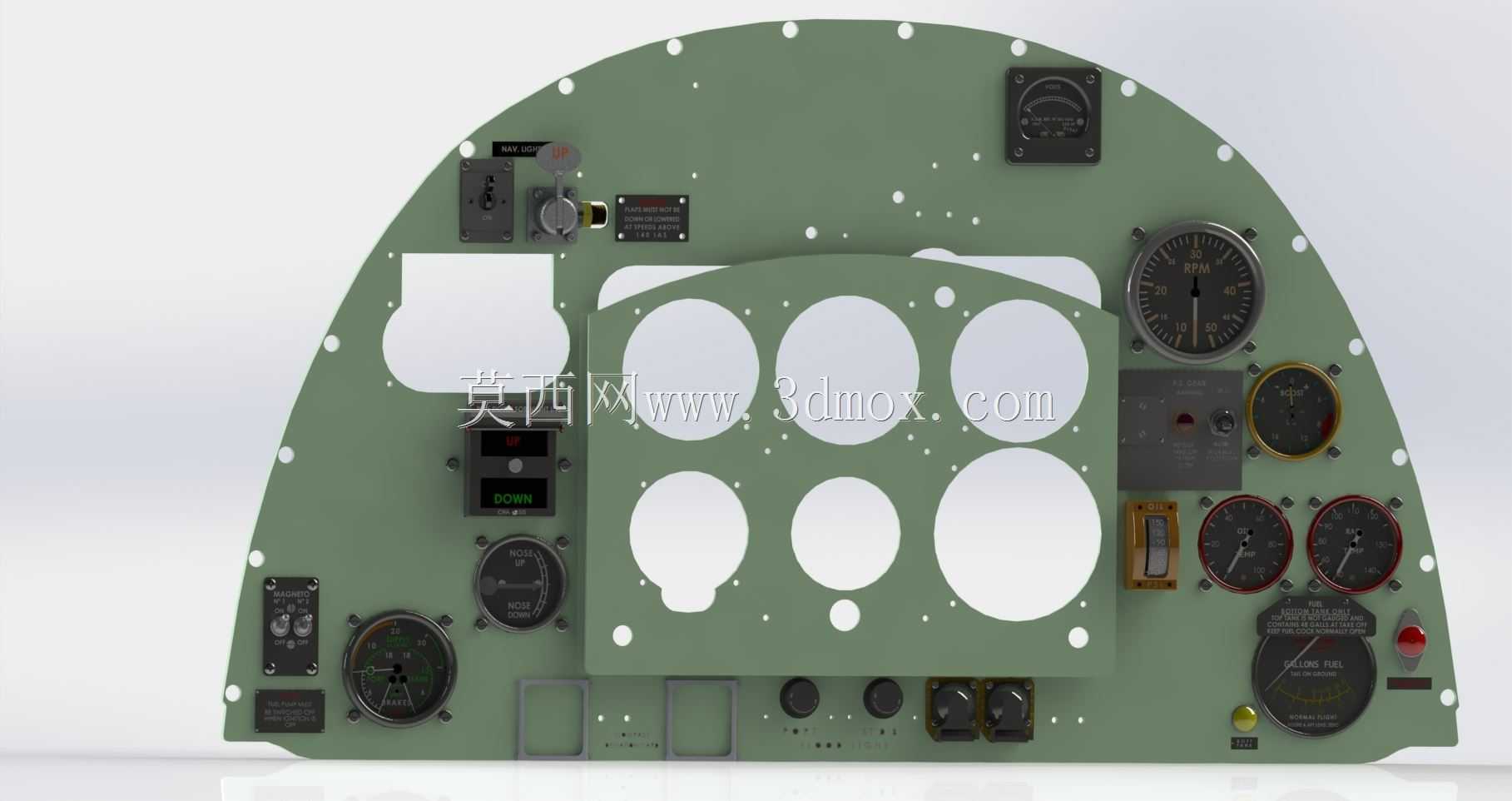

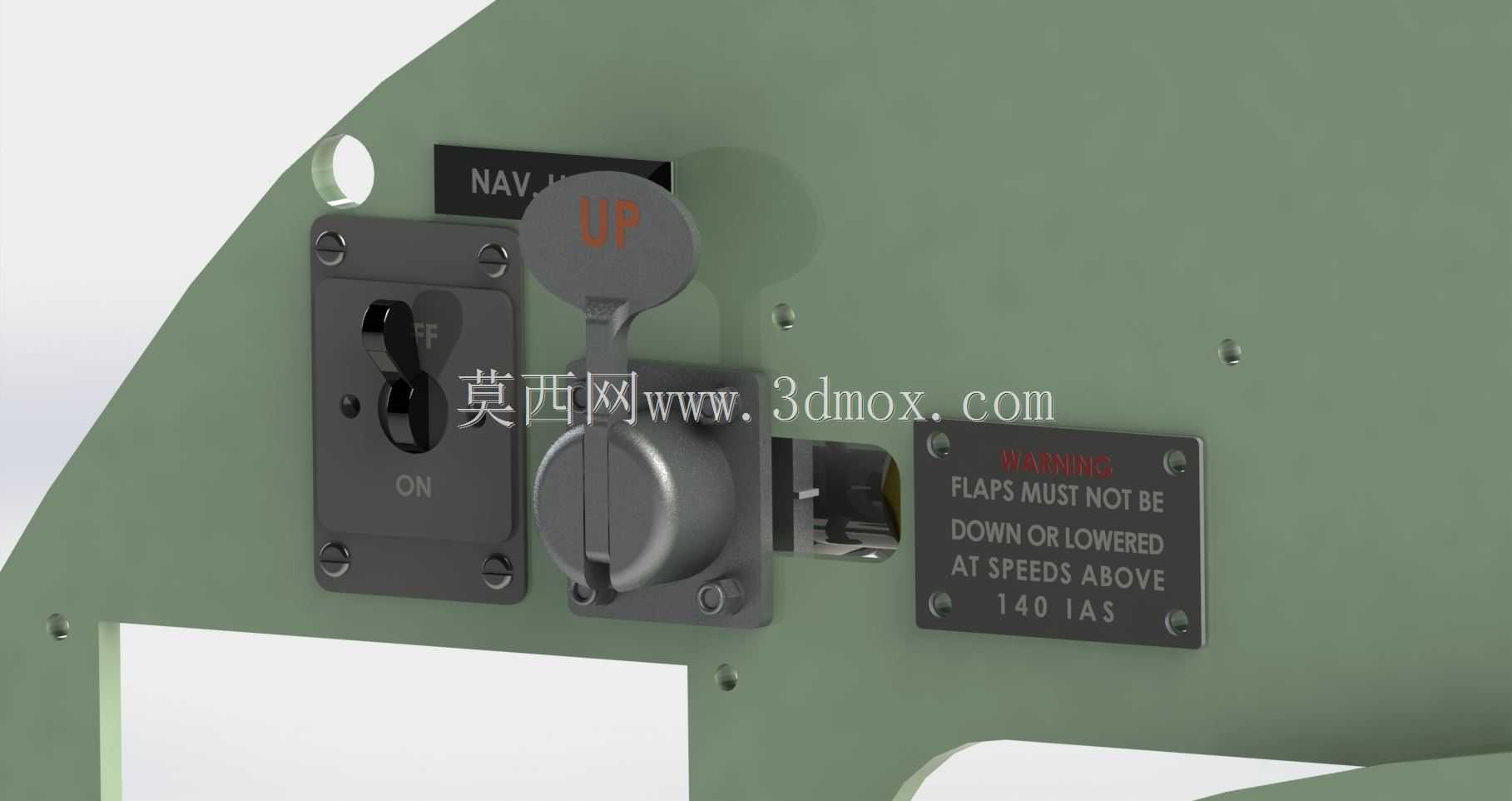

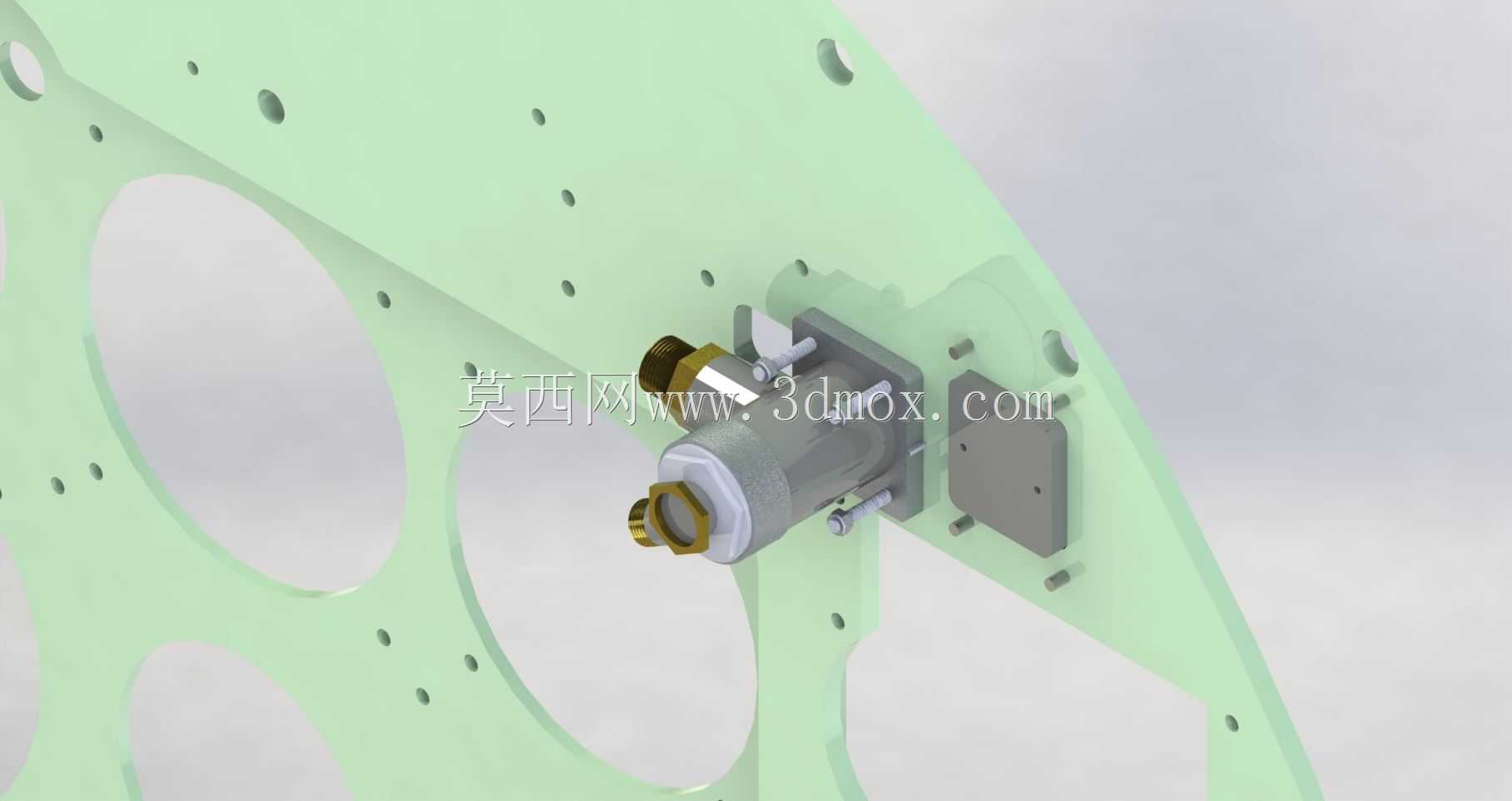

　　这款机载操纵部件还原了二战喷火式MKIX型战斗机仪表板上的导航灯光控制总成，整套结构围绕座舱面板安装场景搭建，所有配合关系、外形轮廓与实体战机的维护手册尺寸保持一致。从座舱装配逻辑来看，该部件需要嵌入仪表板预留的方形安装开口，后侧的圆柱形阀体与带外螺纹的管路接头完全穿透面板，前端拨杆与UP标识牌暴露在飞行员触手可及的操纵区域，安装法兰上的四个通孔对应面板上的预装螺栓位，配套的六角螺母从面板后侧锁紧固定，整个安装过程不需要额外定制转接支架，完全适配原厂仪表板的开孔边界。

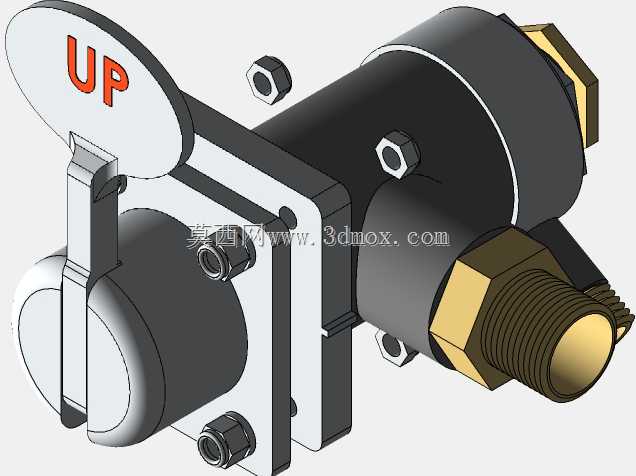

　　实际飞行使用场景中，这个开关承担导航灯光回路的通断与档位切换功能，飞行员在座舱内通过扳动前置拨杆，就能切换不同航行灯的工作状态，凸起的UP标识牌采用醒目的红色字符，在夜间座舱红光照明环境下也能快速识别操纵方向，避免飞行员在紧张的空战或转场飞行中误触相邻开关。后侧的黄铜色螺纹接头并非普通电气接线端，它集成了老式战机机载照明系统的气路与电路复合接口，外螺纹段用来对接座舱后侧的线束护套与气路管路，六角端头方便地勤人员用标准扳手拧紧，密封面的台阶结构可以保证管路对接后不会出现松动漏气的问题。

　　设计思路上完全遵循二战时期军机的冗余可靠原则，没有采用现代微动开关的轻薄结构，整个阀体用厚重的金属壳体包裹内部触点与气路阀芯，外壳的黑色涂装对应军机内部的防眩目处理要求，所有外露的紧固件都选用标准六角螺母，战地维护时不需要专用工具，用随机配发的普通扳手就能完成拆解更换。拨杆的铰接位置做了加厚的限位凸台，扳动到对应档位后会有清晰的机械卡位反馈，飞行员戴飞行手套操作也能明确感知开关是否到位，不会出现虚位导致的灯光回路接触不良。前端的圆形标识牌通过支架固定在拨杆转轴旁，牌面的弧度贴合飞行员的观察视角，不管是坐姿正常观察还是大过载飞行下侧头查看，都能快速看清UP标识的指向。

　　从外形尺寸边界来看，前端操纵区域的整体宽度控制在仪表板单格安装位的尺寸范围内，不会和相邻的高度表、磁电机开关发生干涉，后侧阀体向后延伸的长度预留了线束弯曲的空间，螺纹接头的外径匹配原厂管路的标准规格，安装法兰的厚度和仪表板的铝板厚度匹配，锁紧后整个开关不会在飞行振动下出现松晃。阀体侧面预留的两个小型安装孔用来固定接地导线，保证整个金属壳体和战机机身等电位，避免高空飞行中出现静电积累干扰无线电导航设备。

　　结构建模过程中完整还原了所有零件的装配层级：前端的拨杆、标识牌、铰接销，中间的安装法兰、阀体壳体，后侧的锁紧螺母、管路接头、密封垫圈都作为独立零件存在，配合面的间隙、螺纹的牙型、螺母的倒角都按照实际加工标准绘制，没有出现外观建模常见的零件干涉、壁厚不均问题。对于航空复原项目、战机座舱复刻、老式军机模拟设备开发来说，这套结构可以直接作为结构设计参考，安装点位、操纵行程、接口尺寸都不需要重新测绘，就能对接整套座舱仪表的装配体系，地勤维护场景的模拟演示也可以直接拆解展示内部的阀芯与触点布局，清晰呈现老式机载开关的机械工作逻辑。
