喷火战机磁电机控制开关面板结构

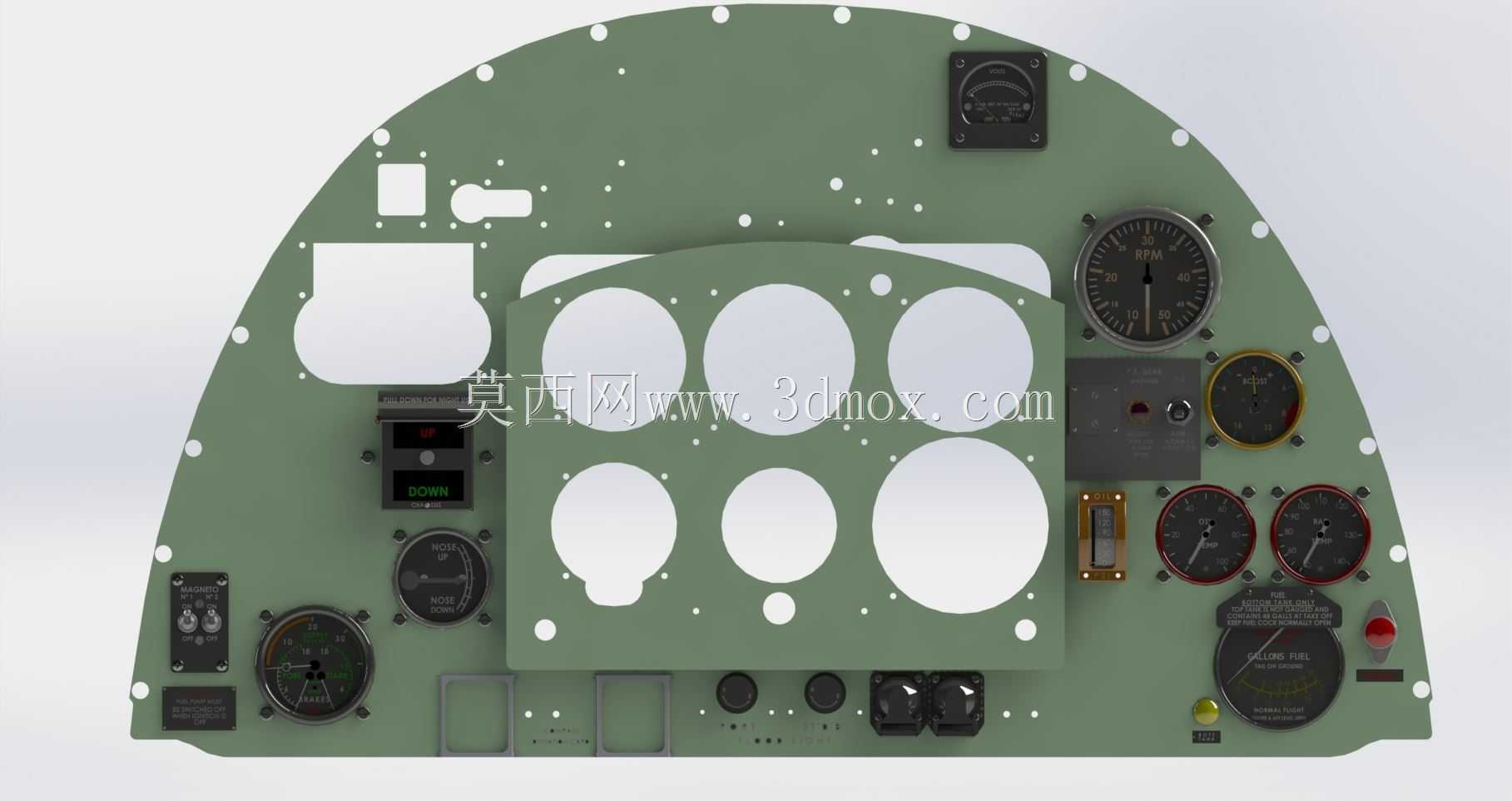

　　这套结构还原的是螺旋桨战斗机座舱内用于磁电机点火回路控制的面板式开关，常见于喷火系列战机的仪表板左侧区域。实际装机时，它并不承担发动机的主功率输出，而是负责两台磁电机的接地通断、起动激励以及点火系统状态选择，是活塞航空发动机地面试车、空中起动和停车操作中必须反复确认的关键控制单元。飞行员通过面板上的旋钮与钥匙式操作件，可在OFF、左磁电机、右磁电机、双磁电机以及起动位之间切换；地面机务进行磁电机掉转检查时，也依靠这类开关分别隔离左右点火回路，判断火花塞积碳、磁电机 timing 漂移或高压线漏电等故障。

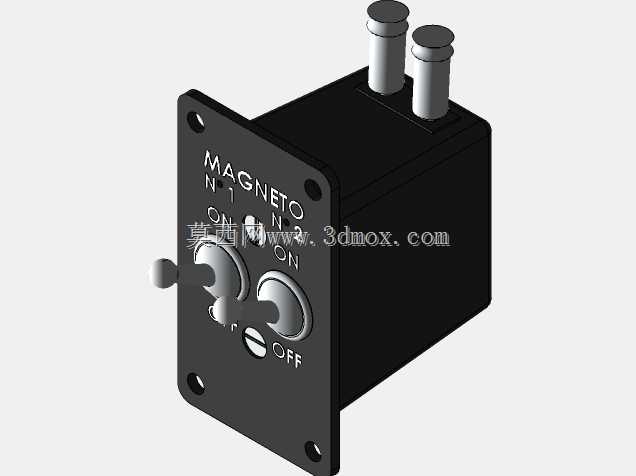

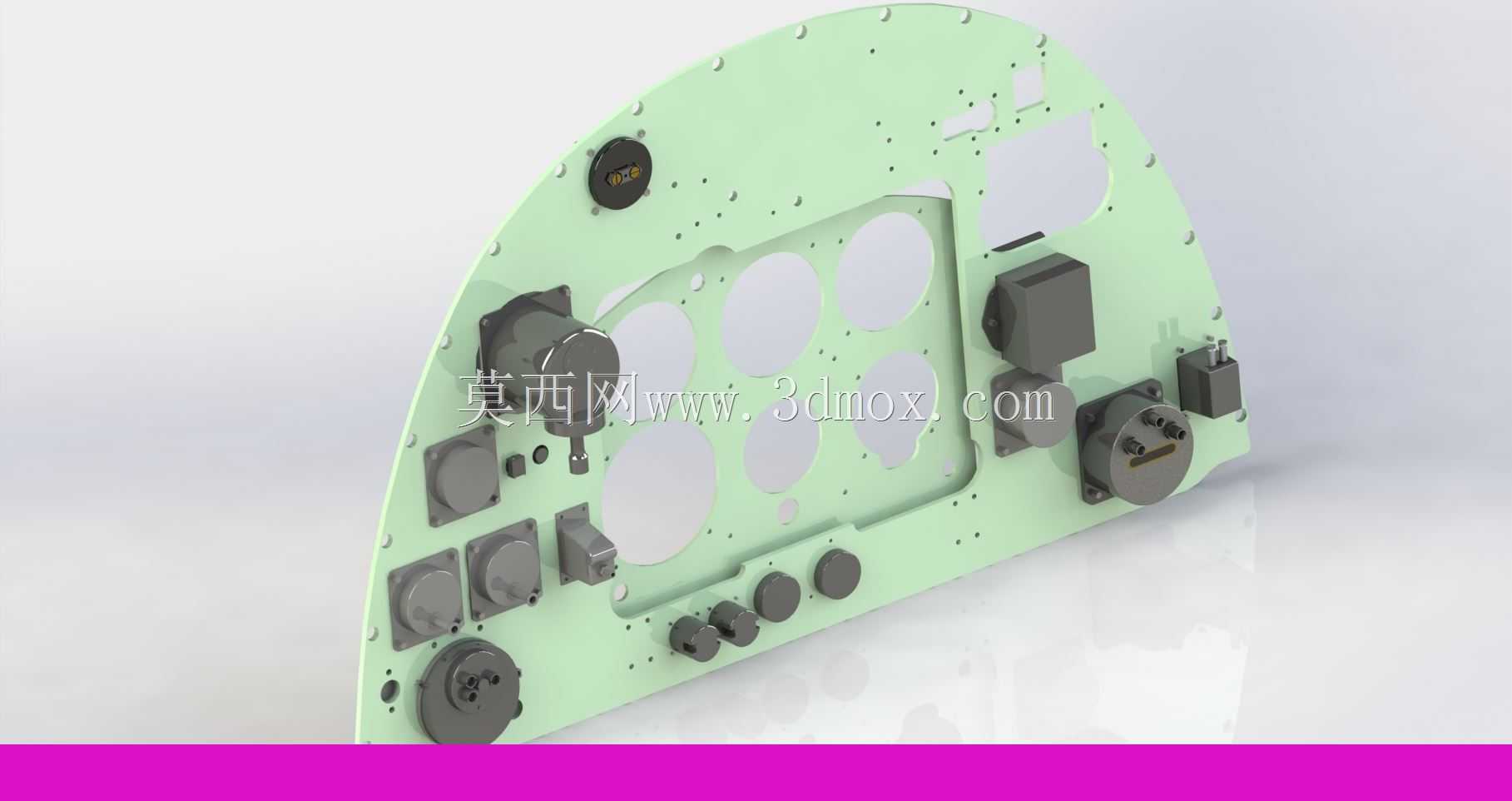

　　从布置逻辑看，产品采用方形法兰面板加后置盒体的形式。正面黑色面板直接暴露在座舱环境中，后方矩形壳体沉入仪表板后方，顶部伸出两根柱状接线端，用于接入磁电机点火线路和起动控制线。这种前装后埋的方式能够把操作面集中在飞行员视线与右手可及范围内，同时把接线、触点和绝缘结构藏在板后，减少座舱正面杂乱程度，也避免飞行中手套、伞具管路或地图袋误碰接线端。面板四角预留安装孔，配合仪表板上的开孔边界即可完成螺钉固定；建模时需要特别注意法兰外轮廓、后方盒体宽度、顶部接线柱高度与仪表板后方撑杆、导线束走向之间的干涉关系，尤其在复古飞机座舱复原、模拟舱搭建或科教展示项目中，板后可用空间往往比图纸标称值更紧张。

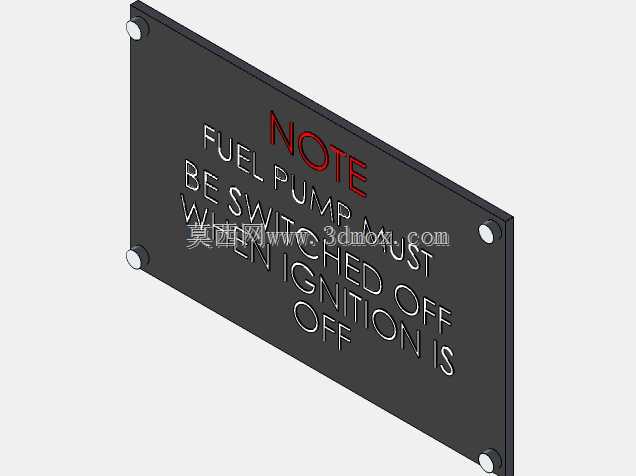

　　正面交互设计带有明显的年代特征。面板蚀刻MAGNETO字样，并标注N°1、N°2、ON、OFF等位置，两个大尺寸金属旋钮/钥匙座适合戴飞行手套操作，旋钮旁设置小的定位按钮与指示缺口，使飞行员在强振动、噪声和视线受限条件下仍能凭手感判断档位。开关的档位并非随意旋转：OFF位通过接地使磁电机初级回路短路，发动机点火被抑制；选择单磁电机时，仅一套点火系统工作；双磁电机位则两套系统同时点火，以保证燃烧效率和冗余安全；起动位通常带有弹簧复位或特殊操作角度，防止长时间停留在起动激励状态。结构设计中需要体现档位限位、止动缺口、转轴同心度以及钥匙插入方向，否则三维装配后会出现旋钮可无限旋转、标识与实际触点逻辑不一致的问题。

　　顶部两根圆柱形接线端子采用直立出线方式，端子根部需要保留绝缘套、压紧螺母和接线片的空间。实际布线时，点火线往往较粗且带有金属屏蔽层，弯曲半径不能过小；若模型只做出端子而忽略线束最小弯折区，后续在数字样机中布置导线会出现强行拉扯端子的情况。盒体侧面与后端面应视为安装包络的一部分，不能只按可见外观处理；在真实设备中，内部容纳凸轮、接触片、弹簧、接地片和绝缘基座，这些零件决定了操作力矩、档位清晰度和耐振动性能。面板上的金属件边缘做了圆角与高光处理，黑色底板与银色旋钮形成强对比，既符合老式军机仪表的视觉风格，也提高了暗光座舱中的辨识性。

　　应用场景上，这类模型既可用于二战飞机座舱数字复原、飞行模拟器面板制作，也可作为航空点火控制系统教学案例。结构工程师在复刻时，应先锁定面板开孔、法兰孔距、旋钮中心距和后方盒体进深，再处理顶部接线柱与周边仪表的间隙；对于要进行实物加工的项目，还需把面板刻字深度、旋钮滚花、钥匙槽方向和安装止口一并表达清楚。整机装配中，磁电机开关虽小，却直接关系发动机起动与点火冗余，因此外形还原不能停留在贴图层面，档位位置、操作件行程、接线端朝向和板后避让空间都应与功能逻辑保持一致。
