喷火式战机起落架状态指示控制盒

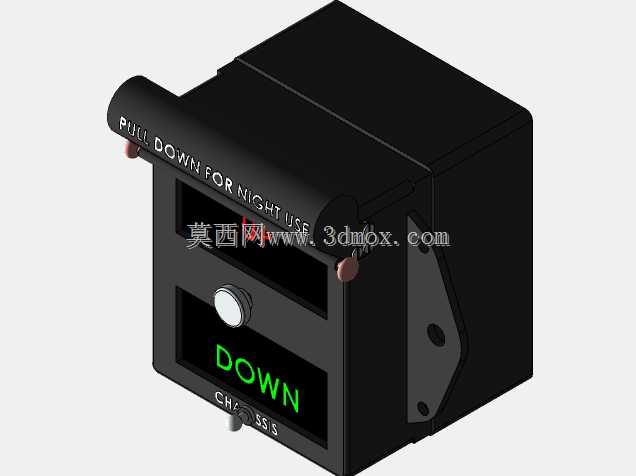

　　这套三维数模还原的是二战经典喷火MK IX战斗机座舱内配套的起落架位置指示控制单元，属于老式战机座舱航电面板里的功能终端部件，整套结构完全按照真机实物的测绘比例搭建，可直接用于飞行模拟器座舱复刻、航空教具制作、复古军机维修配件复刻以及航空主题展示装置的结构设计参考。

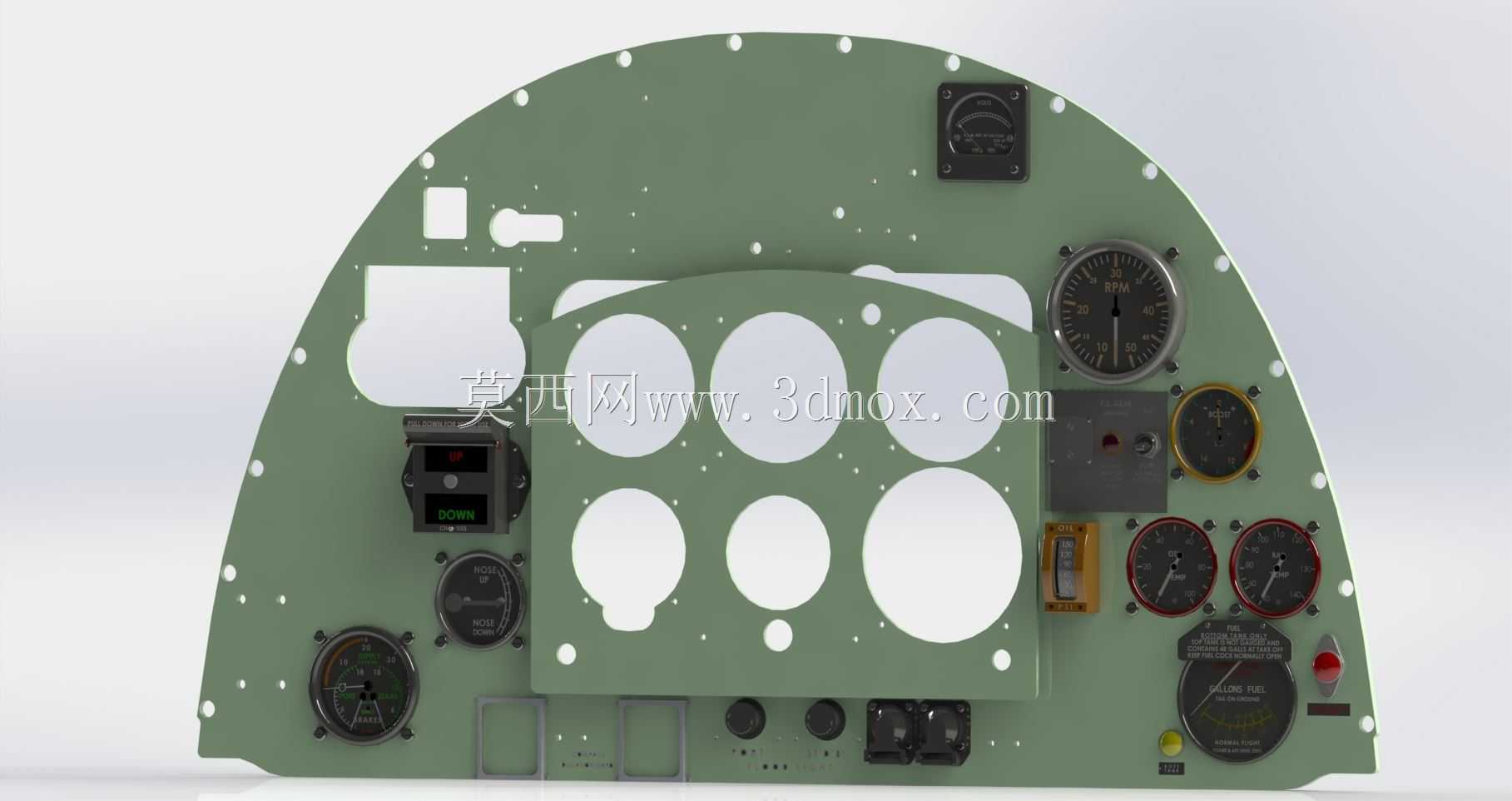

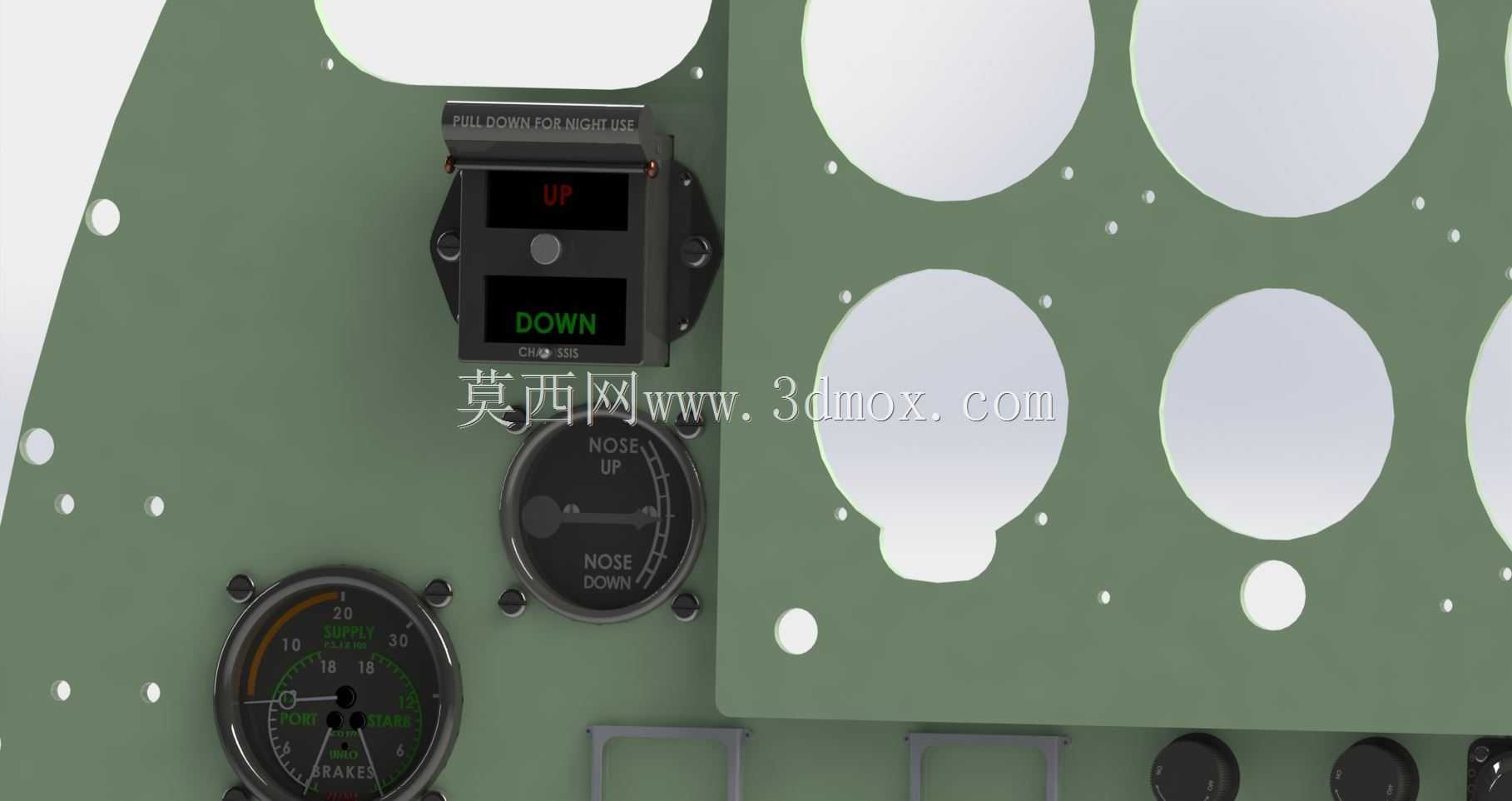

　　从实际装机使用场景来看，该部件嵌入战机前座舱仪表面板的预留安装位，飞行员在座舱内通过面板正面的绿色DOWN标识直观获取起落架放下锁定的状态反馈，部件顶部横向设置的圆柱形拉拔手柄是夜间使用模式的切换开关，手柄表面蚀刻的PULL DOWN FOR NIGHT USE字样对应真机操作逻辑：昼间飞行时指示灯采用常规亮度，夜间空域飞行或编队夜航时，飞行员向下拉动手柄即可切换指示灯的低亮度夜间模式，避免高亮绿光在暗环境座舱内产生眩光，干扰飞行员观察舱外空域和其他仪表读数。正面圆形旋钮为状态测试与调光控件，飞行前地面检查阶段，机务人员转动旋钮即可触发指示灯回路自检，确认灯泡、线路和位置信号输入通路工作正常，排除起落架位置信号误报、灯泡烧毁的故障隐患。

　　结构设计层面，整套部件采用方正盒式主体作为内部电路板、指示灯座、接线端子的容纳腔体，黑色壳体采用航空铝合金冲压折弯后表面做哑光黑色阳极氧化处理，既满足机载部件轻量化要求，也能避免座舱内光线反射干扰飞行员视线。盒体侧面伸出的L型折弯安装耳是核心安装定位结构，耳片上开设的两个圆形安装孔对应仪表面板背后的螺柱固定位，安装时将盒体从面板正面推入预留方孔，侧面安装耳贴靠面板背面的加强衬板，穿入紧固螺钉即可完成固定，不需要在面板正面额外开孔，既保证面板正面外观整洁，也能降低座舱振动传递到指示盒内部的冲击幅度。顶部横向布置的圆柱形手柄通过两端的小转轴支座固定在盒体顶面，手柄端部的红色小凸点是档位定位销，拉动手柄切换档位时定位销卡入对应凹槽，给飞行员清晰的档位到位手感，戴飞行手套操作时也能准确感知档位状态，不会出现操作不到位的问题。

　　外形与安装边界方面，盒体主体为近似立方体的封闭腔体，长宽尺寸适配老式英制战机仪表面板的标准2寸仪表安装格，顶面突出的圆柱形手柄总长度略大于盒体宽度，安装时需要在面板上方预留对应的手柄摆动空间，避免手柄拉动过程中和上方相邻的电门、仪表壳体发生运动干涉。盒体正面分层布置显示窗口：上层为遮光式指示灯窗，内置绿色滤光片，只有起落架完全放下并锁定时，起落架上位锁、下位锁的微动开关闭合，回路通电点亮绿灯，面板上的DOWN字符清晰亮起；起落架收上锁定时对应红灯回路接通，提示飞行员起落架处于收上状态。下层窗口旁印刷的CH、SS字符对应真机的通道标识，分别对应左右主起落架和尾轮的位置信号分组，机务排查线路时可通过标识快速对应接线端子，不用反复查阅整机线路图。

　　建模过程中所有外观细节均按实物还原：手柄表面的蚀刻文字做了凹凸特征处理，不是简单贴图，3D打印制作实物手柄时文字可直接成型，后期填色即可获得真机质感；正面旋钮的滚花边缘、安装耳的折弯圆角、壳体拼接处的接缝细节都做了实体建模，没有用纹理贴图替代结构特征。内部预留的灯座安装腔、接线柱让位空间都按照实际元器件尺寸留出间隙，设计人员拿到数模后可直接选配现代微型LED灯珠、降压模块替换老式白炽灯泡，在保留原机外观完全不变的前提下升级内部电路，制作高仿真模拟座舱时，可直接将该指示盒接入飞控外设的起落架信号通道，联动模拟飞行软件的起落架状态，实时点亮对应指示灯，操作顶部手柄还可切换指示灯亮度，完全还原真机的操作手感。针对航空维修复刻场景，数模的安装孔位、外轮廓尺寸均和原机备件互换，老旧战机修复时若原指示盒壳体破损、内部结构缺失，可直接通过数模3D打印或机加工制作替换件，不需要反复测绘损坏的旧件，大幅降低复古战机修复的配件制作周期。
