喷火式战机俯仰姿态指示航空仪表

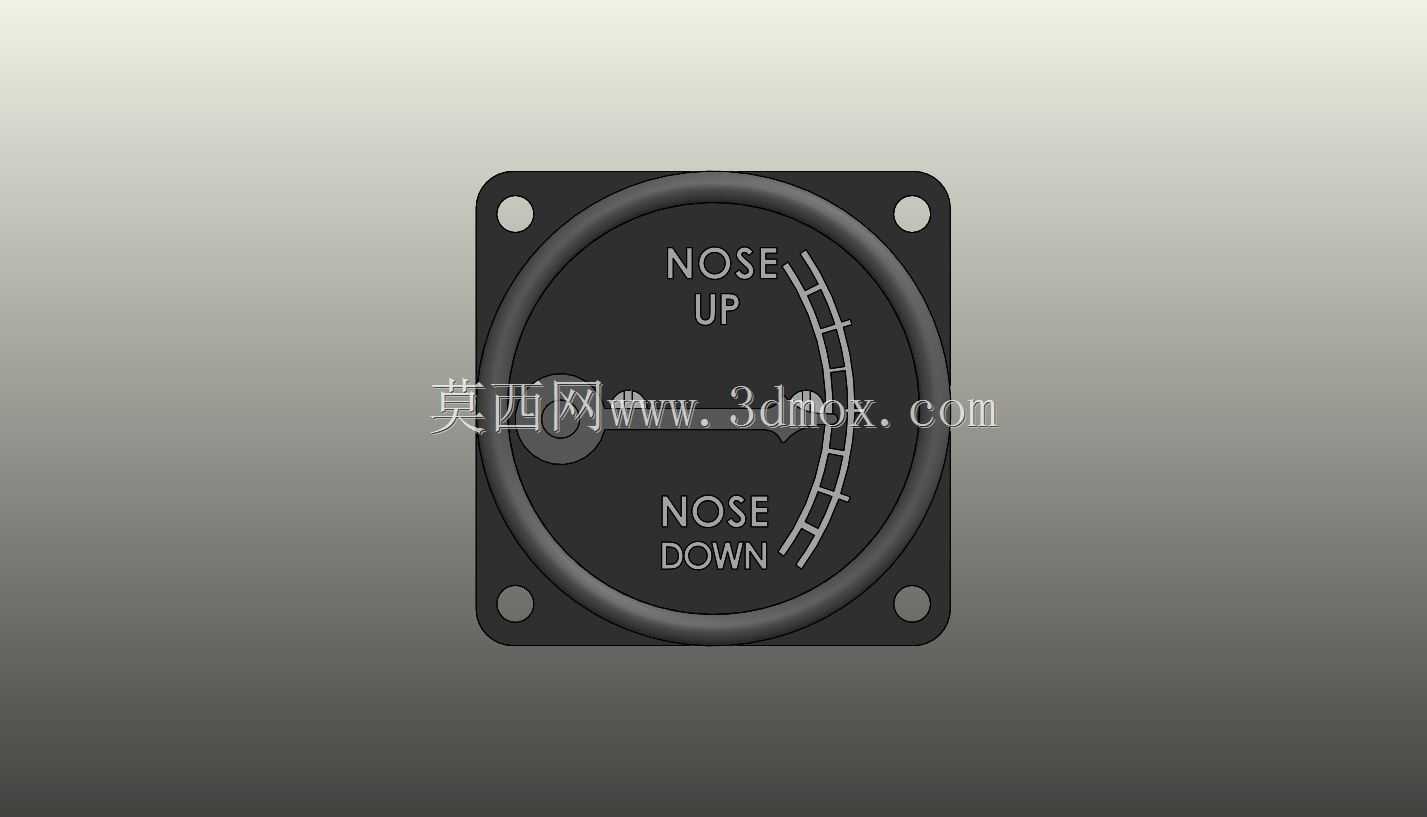

　　这款圆形机载面板仪表复刻自喷火式MK IX战斗机座舱内的俯仰姿态指示装置，表盘正面清晰标注NOSE UP与NOSE DOWN刻度区间，配套双指针结构用于向飞行员实时反馈飞机机头俯仰偏转状态，是二战螺旋桨战机飞行姿态感知系统里的核心目视参考部件。从实际装机场景来看，这类仪表嵌入战机前座舱仪表面板的预留安装位，飞行员在目视参考外界天地线受限的云层、夜间飞行工况下，只需扫过表盘指针偏移位置，就能快速判断当前飞机是处于抬头爬升还是低头俯冲状态，配合空速表、高度表、航向仪完成飞行姿态修正，避免空间定向障碍引发的飞行事故。

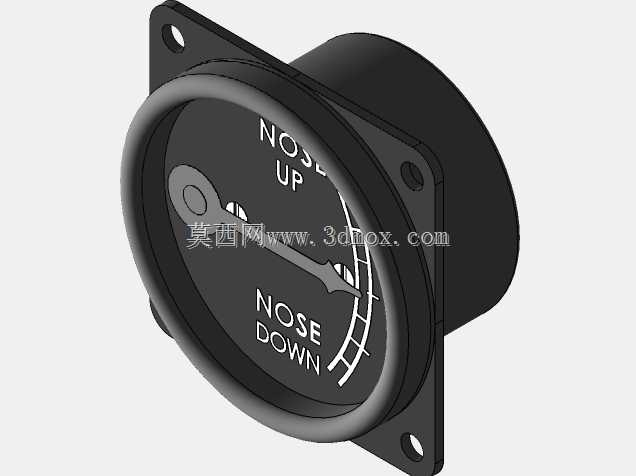

　　结构设计上，仪表整体采用经典航电法兰安装构型，前端为带环形包边的圆形表盘视窗，后方延伸出圆柱形仪表壳体，壳体外围集成方形安装法兰，法兰四个对角预留沉头安装孔，安装时直接从仪表面板正面推入预留圆孔，法兰贴合面板正面后，通过四颗紧固螺钉从正面锁附，后方圆柱壳体完全藏入面板后侧的仪表安装舱内，不需要在面板后侧预留额外锁附操作空间，适配战机座舱内部紧凑的布线与设备排布。建模过程中优先还原了装机边界尺寸：前端圆形表盘的外露直径、方形法兰的对角孔距、后方圆柱壳体的轴向长度都按照真实机载仪表的比例搭建，法兰厚度、表盘玻璃的下沉深度、指针转轴的中心高度都做了等比例还原，表盘表面的刻度弧线、字符印刷位置、指针的扁平造型都和实物装机状态保持一致，没有做夸张的艺术化修改。

　　从功能逻辑层面拆解，这款俯仰指示器属于早期机械式航空仪表，内部通过陀螺机构感知飞机俯仰角变化，带动表盘中心的两根指针沿弧形刻度偏转：当飞机抬头时机头向上，指针向NOSE UP区域偏移；飞机低头俯冲时指针向NOSE DOWN区域偏移，刻度的弧线行程对应战机常规飞行包线内的俯仰角度范围，刻度间距经过人机工程优化，飞行员在戴飞行手套、视线快速扫过的情况下也能快速判读数值，不会出现刻度混淆。设计时特意控制了仪表的整体重量，外壳采用轻量化金属材质，内部机械构件尽可能紧凑，减少战机机头的配重负担，同时圆柱壳体的外壁预留接线与气压管路接口位置，装机时可以快速和座舱内的航电管路、照明线路对接，表盘内部自带低亮度照明通路，满足夜间飞行时的判读需求。

　　在三维结构搭建阶段，首先通过旋转特征生成后方圆柱壳体与前端表盘的环形基座，再拉伸切除出方形法兰的外轮廓与四个安装沉孔，表盘表面的字符与刻度通过包覆特征贴合在圆形表盘面上，指针部分采用薄壁拉伸实体还原扁平金属件的厚度，转轴位置做了小尺寸凸台还原真实的轴端固定结构。整个模型的装配关系完全按照实际装机顺序拆分：法兰基座、表盘刻度盘、指针、转轴、后盖壳体各自为独立零件，既可以单独导出零件做3D打印复刻，也可以直接放入战机座舱的整体装配体中做布局干涉检查，核对仪表和周边开关、操纵杆、其他航电仪表的间距是否满足飞行员操作空间要求。这类仪表的安装边界需要重点注意：面板开孔直径要略大于后方圆柱壳体外径、小于前端法兰外径，法兰后侧和面板表面之间会加装薄橡胶密封垫，避免座舱高空飞行时出现漏气，四个安装孔的位置公差控制在较小范围内，保证仪表装入后表盘不会出现偏转，刻度的水平基准和飞机机身水平轴线对齐，才能保证俯仰角度判读的准确性。
