喷火战机MKIX机载冷却液温度指示器

　　这款圆形机载温度指示器，是二战时期喷火MKIX型战斗机动力冷却回路的核心状态反馈部件，布置在座舱主仪表板的发动机参数集群区域，飞行员在飞行过程中只需余光扫过表盘，就能快速掌握液冷发动机冷却液的实时工作温度，判断发动机是否处于正常热工况区间，避免低空大推力爬升、空战满油门机动时出现冷却液过热沸腾、管路气阻，或是冬季高空巡航时温度过低导致润滑阻力上升、散热过度的问题。

　　从实际装机使用场景来看，这类仪表需要承受战机剧烈机动带来的持续振动、快速升降高度带来的座舱气压波动，以及发动机舱传导过来的持续高温，因此整体结构没有采用民用仪表的轻薄塑料壳体，全部使用金属材质加工成型。仪表主体为圆柱形密封机芯舱，前端集成方形安装法兰，法兰四角预留贯穿安装孔，装机时直接从仪表板前方穿入预留开孔，后方通过支架螺母锁紧固定，法兰和座舱面板之间加装橡胶密封垫，既可以阻挡仪表板后方的设备舱气流、油污渗入表盘区域，也能缓冲发动机传递过来的高频振动，避免指针出现抖动偏移。前端表盘外圈包裹一圈醒目的红色装饰压圈，这圈红圈并非单纯装饰：在空战紧张、飞行员视线频繁在舱外目标和舱内仪表之间切换时，高对比度的红圈可以让飞行员瞬间定位发动机温度表的位置，不用在密密麻麻的仪表阵列中逐行辨认，大幅缩短高负荷状态下的参数判读时间。

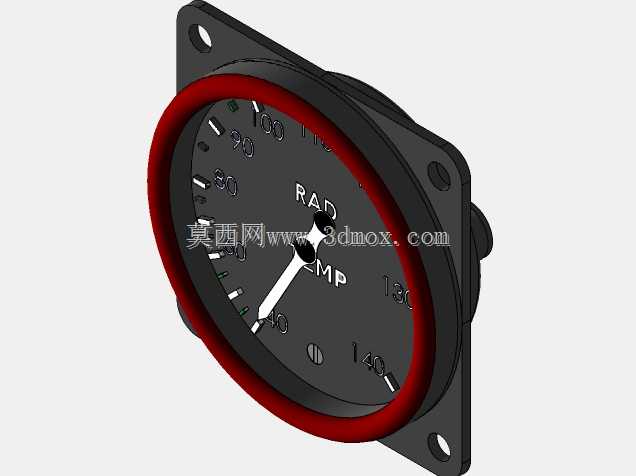

　　表盘本体采用哑光黑底色，印刷白色刻度与标识，盘面标注RAD TEMP字样，明确指示该表测量对象为散热器回路冷却液温度，刻度覆盖40℃到140℃的完整工作区间，刻度线长短区分整十度与中间分度，白色指针轴心位于表盘中心，低数值区间指针偏向表盘左下，高数值区间指向右上，符合飞行员长期养成的参数判读习惯：指针处于表盘中段位置即为正常工况，偏向大刻度红色区域即触发过热预警。表盘下方还设置了小型归零调节孔，地面机务维护时可以用细螺丝刀伸入调整指针机械零点，保证温度测量基准准确。

　　建模过程中首先还原前端方形安装法兰的轮廓，严格控制法兰外轮廓尺寸、四角安装孔的孔距与孔径，保证装机时的安装互换性；法兰后方衔接圆柱形表壳，表壳尾部预留温度传感器信号管路的接入接头，这类老式机械温度表依靠温包内介质热胀冷缩带动机芯齿轮转动，不需要额外供电，尾部接头通过细金属毛细管连接到发动机冷却液管路的温包安装座，建模时保留了接头的外螺纹与对接端面结构，还原真实管路连接形态。表盘部分的刻度、字符采用贴合曲面的贴图处理，指针单独建模保留转轴层级，红色外圈做薄壁环形结构，和黑色表壳、法兰之间保留装配间隙，还原真实部件的装配关系。

　　设计时充分考虑座舱仪表板的堆叠安装边界：圆柱表壳的直径控制在标准航空仪表规格内，后方延伸长度不会和仪表板背后的管路、电门组件发生干涉，方形法兰的厚度足够承担安装锁紧的压紧力，长期使用不会出现法兰变形导致的仪表松动。整个部件没有多余的突出结构，所有棱角都做了小圆弧过渡，既符合机载部件的轻量化要求，也避免机务拆装时被锐边划伤。这类仪表的结构逻辑完全服务于军机实战需求：没有冗余的附加功能，所有造型设计都围绕快速读数、可靠固定、耐振耐温三个核心要求，红色表圈、高反差黑白表盘的配色，也是经过大量飞行实战验证的人机交互设计，哪怕在强光直射、座舱光线昏暗的不同环境下，刻度和指针都能保持清晰可辨。
