喷火式战机MKIX型转速表结构

　　这款指针式机载转速表还原了二战喷火式MKIX战斗机座舱内的核心发动机监测仪表，整套三维结构围绕老式军机座舱的实际装配需求搭建，从前端表盘法兰到后端筒体、底部管路接头都完整复现了实物的装配逻辑。在螺旋桨战机的实际飞行场景中，该仪表直接联动发动机转速传感机构，飞行员在座舱内通过表盘指针读取发动机当前RPM数值，把控油门输出区间，避免发动机超转、工况失稳，是起飞、巡航、空战机动阶段全程紧盯的关键飞行参数部件。

　　从结构设计思路来看，仪表整体采用前法兰后筒体的经典机载圆形仪表布局，前端带安装孔的方形固定耳直接贴合座舱仪表板背面，通过四颗紧固螺钉完成锁附，表盘正面外露在飞行员视野侧，后端圆柱形筒体嵌入仪表板预留的安装空腔内，不会占用座舱正面过多操作空间。底部伸出的管路接头用于连接发动机侧的转速传感管路或传动软轴，将发动机端的转速物理量传递至表内机芯，带动指针偏转输出读数，接口处做了阶梯轴颈结构，方便管路套接、卡箍固定，避免飞行振动环境下接头松脱漏气。

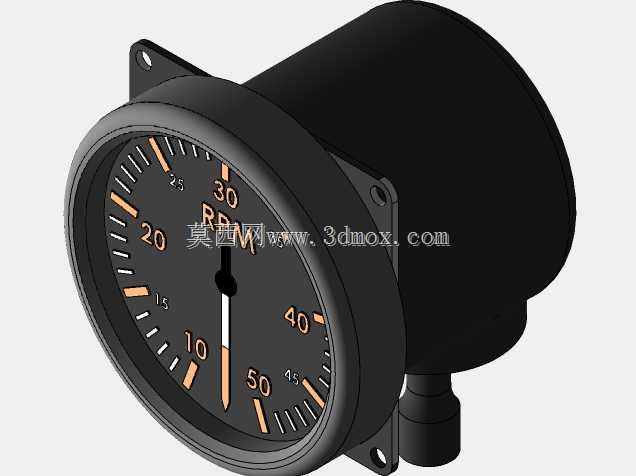

　　表盘盘面的刻度布局完全匹配老式航空仪表的识读习惯，0到50的主刻度间隔搭配长短橙色刻度条，大字号数字标识在强光、弱光的座舱环境下都能快速扫读，指针采用长条形高对比度设计，轴心处做了加粗限位结构，表盘外圈的黑色滚边表圈既起到压紧表盘玻璃的作用，也能在飞行员快速扫视时弱化边缘反光。表壳整体为封闭筒型结构，后端筒体做了等壁厚设计，既可以容纳内部机芯、传动齿轮、游丝组件，也能隔绝座舱内的油污、气流干扰，满足老式军机飞行时的防尘、抗振要求。

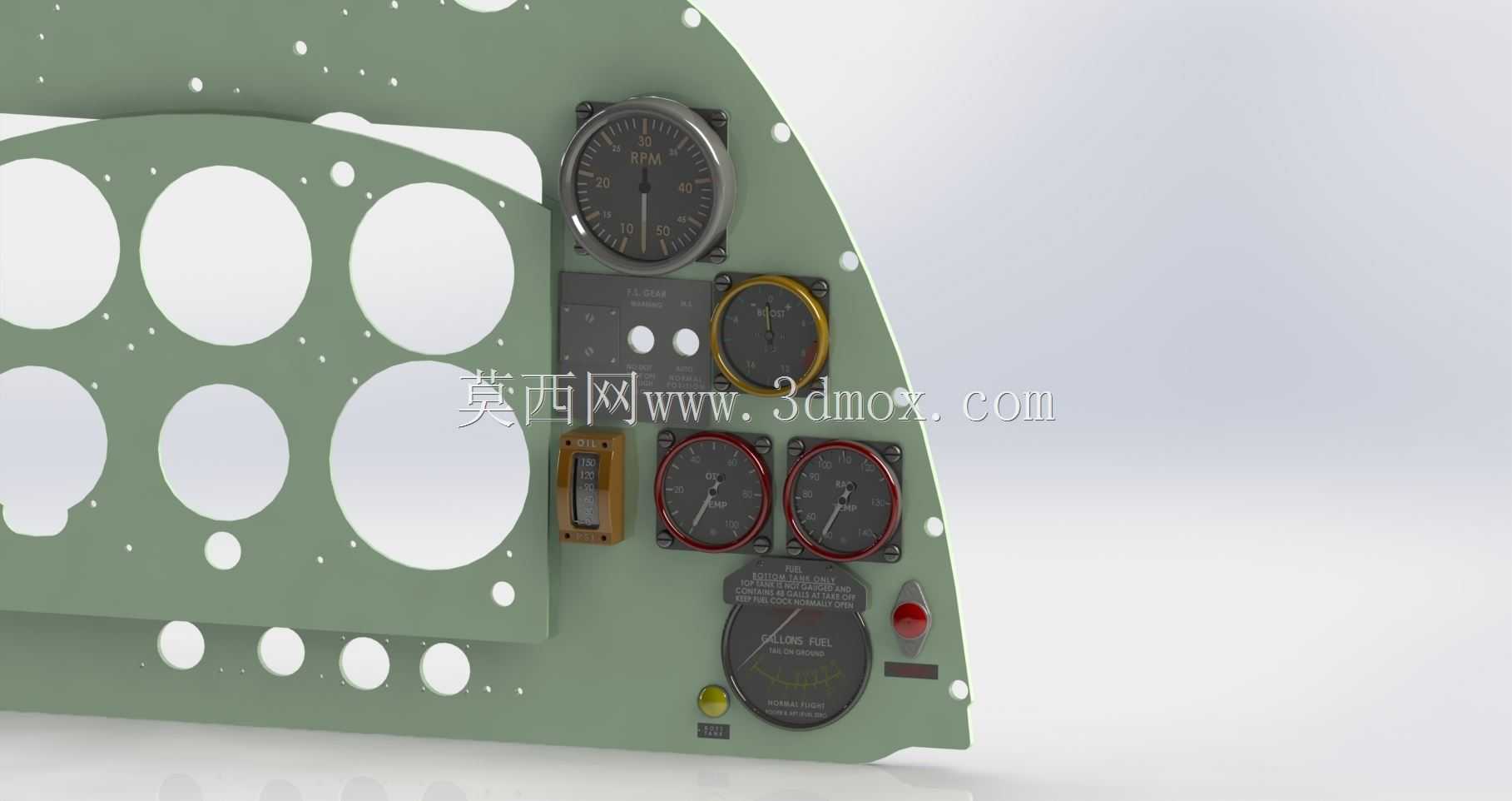

　　安装边界层面，前端方形安装耳的开孔间距匹配喷火战机座舱仪表板的标准孔位，筒体的外径、伸入长度严格对应仪表板后方的预留空腔，不会和周边相邻的冷却液温度表、机油温度表等其他机载仪表发生干涉；底部接头的伸出长度、朝向也预留了管路弯折的操作空间，地勤人员在装机维护时可以直接对接传感管路，不需要额外修改机身管线走向。整套模型的结构拆分逻辑完全贴合真实航空仪表的装配顺序：表圈、表盘、指针、机芯筒体、底部接头各自独立，在做座舱维修仿真、仪表拆装演练时，可以按照实际地勤操作流程逐步拆解，清晰展示每一个零件的配合关系。

　　针对航空复原、战机座舱复刻的使用场景，该仪表的外形比例、刻度标识、安装接口都经过实物对标，既可以用于老式战机的座舱复原展品制作，也能作为飞行模拟设备的座舱配件参考，在搭建仿真训练舱时直接参照该结构完成面板开孔、支架定位，保证整套仪表组的排布和历史真机座舱布局完全一致。表壳外侧的安装凸耳、定位缺口细节也都做了还原，能够直观体现当年航空仪表在有限座舱空间内的紧凑设计思路，兼顾读数便利性、安装可靠性与维护便捷性。
