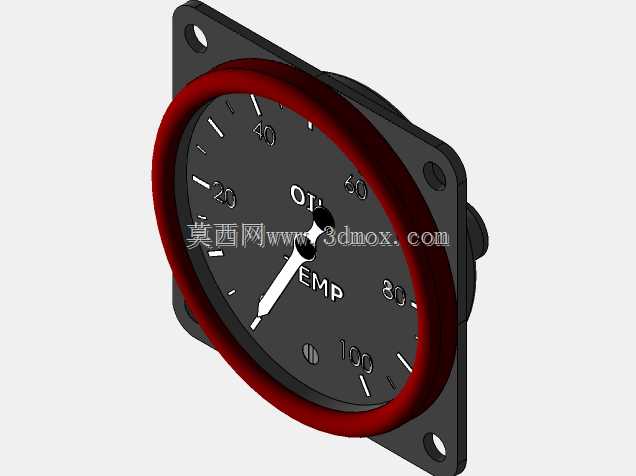

喷火式战机机油温度指示表盘结构

　　该油温指示表属于老式螺旋桨战机座舱内的直读式机载监测部件，主要布置在飞行员正前方或侧方仪表板阵列中，用于在飞行、爬升、巡航和机动过程中持续反馈发动机润滑系统的机油温度状态。飞行员通过表盘指针位置判断发动机热工况是否处于允许区间，在冷启动暖机阶段可观察油温上升速率，避免在润滑介质温度过低、黏度偏大时强行推高功率；在长时间大马力飞行或炎热环境下，则需警惕油温超过上限，配合滑油压力、气缸温度等仪表综合判断发动机冷却与润滑是否正常，防止因润滑失效、密封老化或摩擦副过热引发故障。

　　从结构上看，表盘采用方形安装法兰与圆形刻度盘组合的经典航空仪表形式。方形法兰四角预留安装孔，可直接通过螺栓或快卸卡件固定在仪表板开孔背面，法兰与面板之间通常设置红色减震密封圈，既用于填补安装间隙，也能缓冲机体振动、降低座舱噪声传递。圆形表圈突出于安装面，红色外圈在密集仪表中具有较高辨识度，飞行员扫视面板时可快速定位该表位置。表盘后方为圆柱形机芯壳体，用于容纳温度敏感机构、传动连杆、指针轴系及接线或毛细管接口，整体外轮廓需要与仪表板后方的线束、管路和支撑骨架预留空间协调。

　　刻度盘盘面以深色为底，白色数字和刻度线形成强对比，适应强光、逆光及座舱暗光环境。量程标识覆盖低温到高温区间，指针从低位向高位摆动，盘面文字明确指示机油温度含义。设计上没有冗余装饰，所有视觉元素都服务于快速判读：长刻度对应主数值，短刻度提供中间读数，指针末端尖锐并靠近刻度环，以减小视差。红色表圈与黑色盘面形成边界，使仪表在多个圆形表并排布置时仍能被迅速识别。

　　建模时需要重点处理方形法兰、安装孔、红色环形边框、深色表盘、印刷刻度、指针轴、后部圆柱壳体和侧向接头之间的装配关系。法兰并非简单薄片，其厚度、孔位倒角与仪表板开孔尺寸直接相关；红色密封圈应体现弹性体截面，不能与金属表圈做成同一刚性实体。表盘刻度可按纹理或精细几何特征表达，指针需保留独立转动轴位置，便于后续做运动仿真或座舱布局干涉检查。后部壳体的直径、长度和接头方位决定了仪表板后方的最小维护空间，尤其在老式飞机座舱中，多块仪表密集安装，管路和导线走向往往比正面可视区域更易产生干涉。

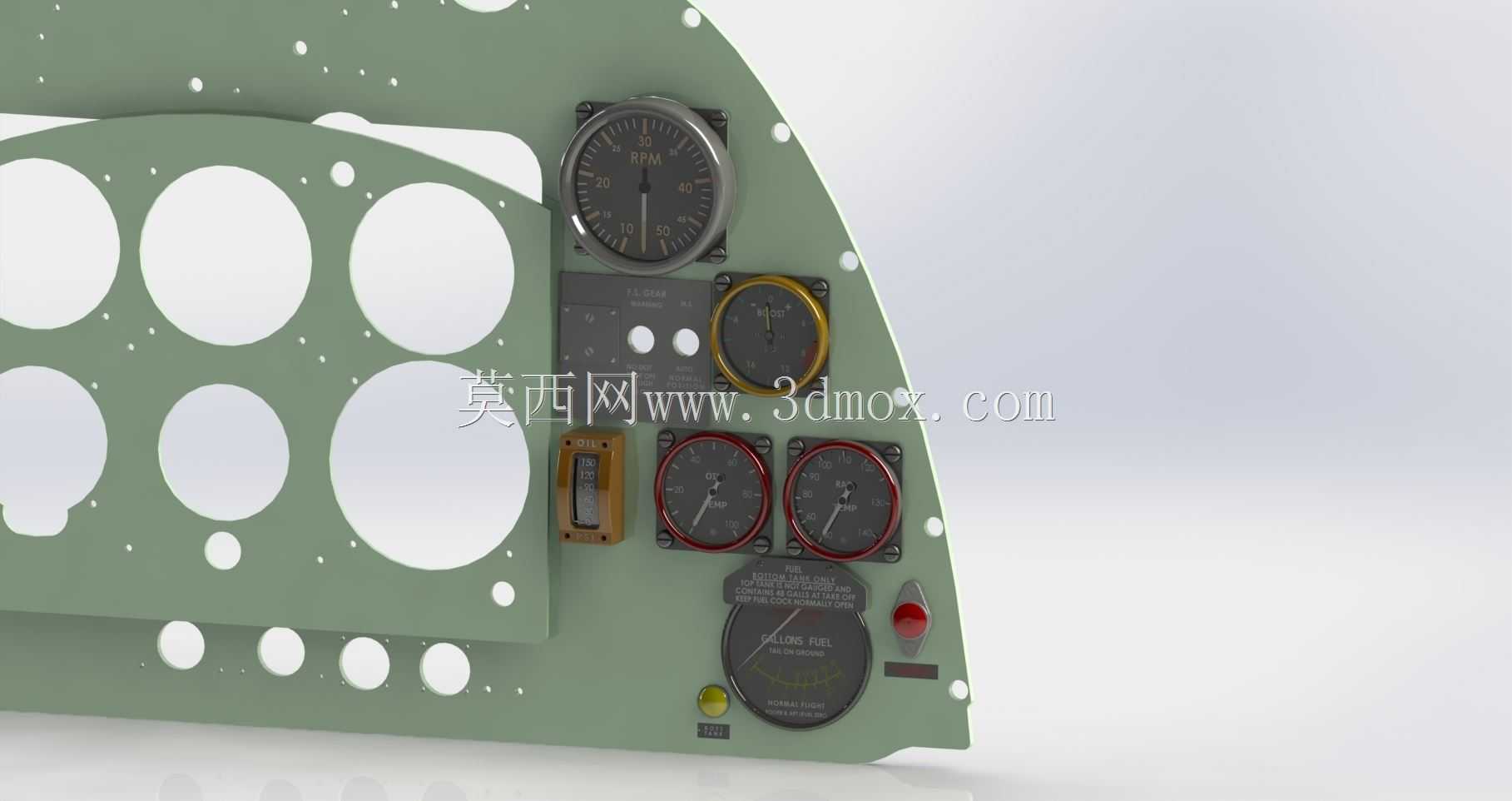

　　实际安装边界方面，正面以方形法兰贴合仪表板，圆形表圈穿过面板开孔；法兰孔距需与相邻仪表的标准化间距统一，保证单块表可独立拆装。背面壳体不能与仪表板加强筋、电连接器、燃油操纵杆或其他仪表接头冲突，维护人员还需保留手指或工具操作空间，用于拆装固定螺母、连接温度信号线路。若该表采用温包式测量原理，背面还需考虑细金属毛细管的弯曲半径和固定卡子走向；若为电信号式，则应预留接插件插拔空间。

　　在维修和复刻场景中，这类仪表模型可用于座舱复原、教学演示、博物馆展陈以及虚拟飞行模拟设备搭建。结构设计既要还原历史外观，也要让现代加工者理解安装逻辑：正面负责读数与密封，背面负责机芯容纳和信号连接，法兰承担定位与固定，密封圈承担减振和界面填充。通过三维方式把表盘、指针、表圈、法兰、后壳和接口逐层建立，可以在样机加工前检查视觉比例、开孔匹配和背部管路空间，减少实体装配时的返工。
