喷火战机MKIX航空机油压力指示仪表

　　这款复刻自二战喷火MKIX战机座舱的机油压力指示仪表，主要装配在活塞式航空发动机的滑油系统监测回路中，为飞行机组实时提供发动机润滑回路的压力数值反馈。航空活塞发动机运转过程中，滑油系统承担着曲轴、连杆、凸轮轴等高速运动摩擦副的润滑、冷却与密封作用，一旦滑油压力跌破安全阈值，短时间内就会造成运动部件干磨、抱轴甚至发动机空中停车，这类直读式压力仪表是早期战机座舱动力参数监测板块的核心组成部分。

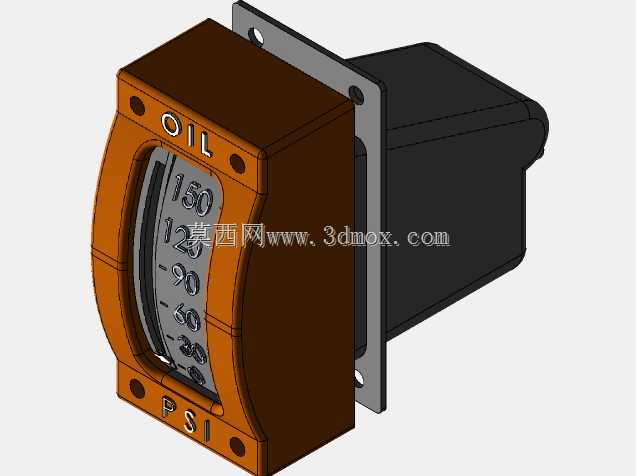

　　从实际座舱布局来看，该仪表采用方形法兰嵌入式安装方案，前端橙色面板外露于座舱仪表板正面，后方的黑色壳体整体嵌入仪表板预留的安装腔体内，安装法兰上预留了四个对称布置的固定通孔，可通过螺栓直接锁紧在仪表板的安装支架上，法兰与仪表板接触面之间可加装密封减震垫，既能够抵消战机飞行过程中发动机传递的持续振动，也可避免座舱内外的气流、油污渗入仪表安装缝隙。仪表前端弧形读数窗口的曲率经过匹配设计，飞行员在常规坐姿下的视线扫过仪表板时，可无遮挡读取刻度数值，窗口上方标注OIL字样明确介质属性，下方标注PSI作为压力计量单位，刻度量程覆盖0至150PSI，完全匹配老式航空活塞发动机滑油系统的正常工作压力区间，日常巡航工况下指针稳定落在60至90PSI区间，地面怠速状态压力会适当回落，一旦压力低于30PSI红色警戒区间，机组就需要立刻调整发动机工况并处置故障。

　　结构设计上，这款仪表没有采用现代数字传感方案，而是依托早期机载仪表成熟的机械弹性测量原理：后端壳体内置波登管弹性敏感元件，滑油管路通过接头将被测压力引入弹性管内腔，压力变化驱动弹性管产生形变，通过齿轮放大机构带动刻度卷筒转动，将压力数值直接呈现在弧形读数窗口内，整套机构无需外接供电，在机载供电系统受损的极端情况下依然可以可靠反馈压力参数，完全符合二战时期机载设备高冗余度的设计要求。前端橙色的面板涂装是喷火战机座舱仪表的典型识别特征，高饱和度的橙色在强光、弱光不同座舱照明条件下都能快速被飞行员定位，面板四角的沉孔用于固定面罩与密封玻璃，弧形的外轮廓贴合老式座舱仪表板的曲面排布逻辑，多台仪表并排安装时不会出现边角干涉。

　　建模过程中需要重点把控几处装配边界：后方黑色壳体的外轮廓尺寸要和仪表板开孔尺寸预留合理间隙，壳体侧面的走线、引压接头位置要和座舱内部管路走向匹配，避免安装时和相邻仪表的设备产生空间冲突；前端弧形玻璃的曲率要和面板弧度完全贴合，防止出现装配缝隙导致读数反光；刻度卷筒的转动行程要和0-150PSI的量程一一对应，机构限位点要设置在量程两端，避免超压时齿轮机构脱齿。这类仪表的三维结构还原，既可以用于航空科普展品的设计制作、老式战机复原项目的座舱配套，也能为机械压力测量仪表的结构教学提供直观的参考样例，帮助设计者理解弹性式压力检测机构的紧凑化布局思路，以及机载嵌入式设备在振动环境、安装空间受限条件下的结构设计逻辑。
