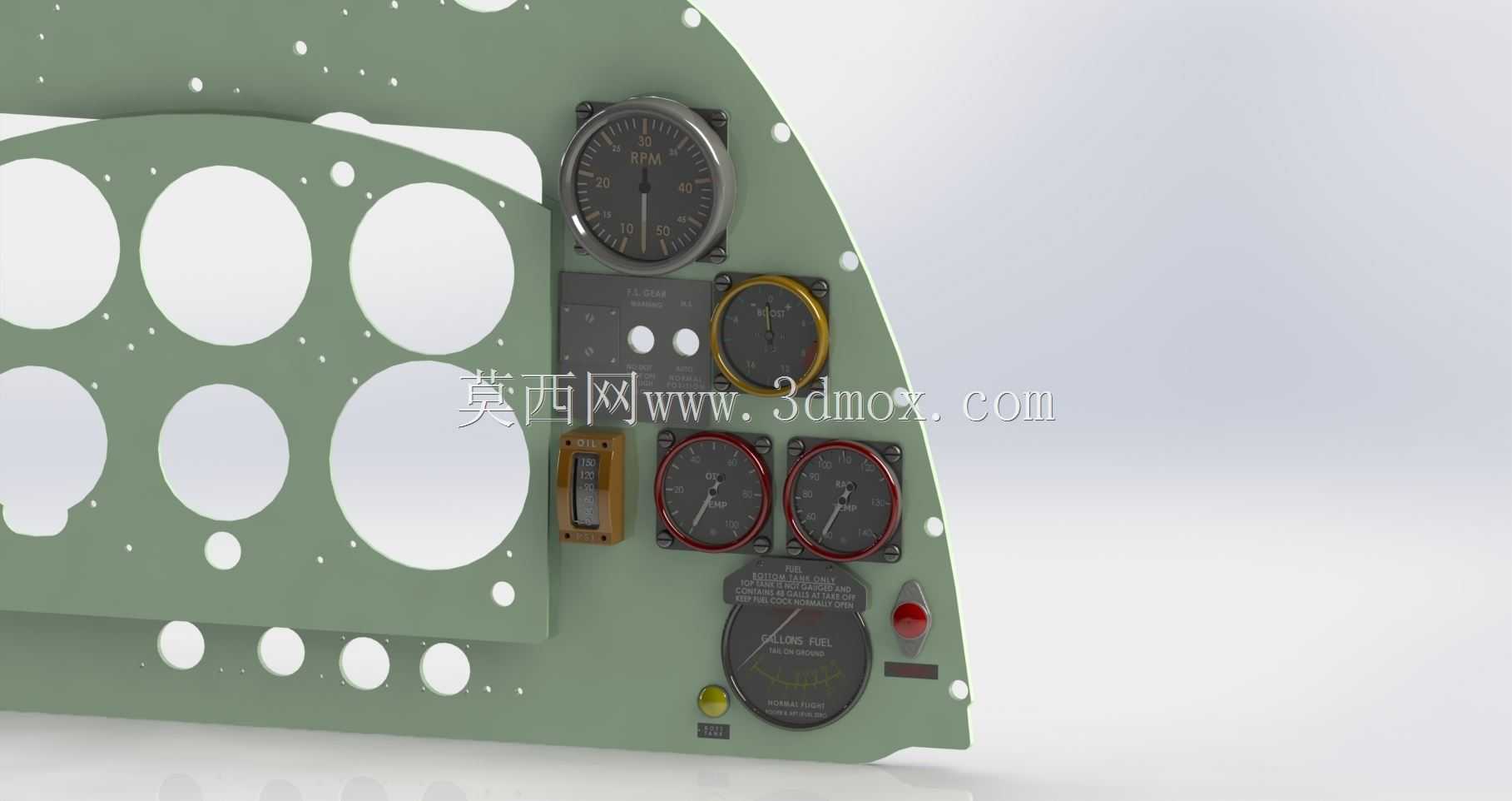

这套机载增压表的三维结构围绕老式螺旋桨战斗机座舱仪表板的真实布置展开,还原的不只是单只圆形表头,还连带呈现了它在喷火式战机前舱板上的安装位、相邻仪表的排布关系以及面板开孔边界。做这类模型时,最先要卡住的是座舱正面的可视区域:弧形绿色仪表板从左侧大孔径发动机仪表区向右收窄,增压表位于右侧多组小型发动机参数仪表之间,周围叠有空速表、转速表、油压表、燃油表和开关组件,任何一个表头外径、边框厚度或中心距偏差,都会让整排仪表在装配时出现错位。
从实际用途看,增压表服务于高空飞行状态下的进气增压监控。螺旋桨战机在爬升后,发动机增压器输出的管路压力需要直接反馈给飞行员,表盘刻度、指针和红色警戒区都围绕快速读值设计。模型中表头采用圆形金属外壳,正面保留玻璃罩、刻度环、指针与铭牌区域;表壳后侧的连接段虽然在渲染图中大部分被面板遮挡,但结构上必须预留管路接头和固定螺母的空间。面板正面能看到不同仪表使用了差异化边框,部分表头带黄色或红色锁紧环,这与机务维护中的功能区分、防松标记和频繁检查需求相吻合。
建模思路上,仪表板本体不能按简单平板处理。它是一块带曲面轮廓的承力安装板,边缘随座舱骨架折线收束,表面分布大量大小不一的圆孔和小直径安装孔。大孔用于容纳主飞行仪表和发动机仪表,小孔则服务于螺钉、指示灯、标牌和小型开关。开孔之间的腹板宽度需要兼顾刚性与减重,尤其在密集仪表区,孔边距过窄会削弱铝板,过宽又会挤占表头尺寸。模型里面板表面的铆钉点、沉头孔和局部补强边都体现了这种薄壁板件的典型设计逻辑。
安装边界是这类座舱件最容易被忽略的部分。单只增压表的正面投影看似只是一个圆,但实际装配要从面板后方穿入,靠前边框和后锁紧螺母夹持在铝板上;后方还要留出软管或金属管路的弯折半径,不能与相邻表壳、电门盒、线束卡箍发生干涉。右侧密集区的多只小表头中心距较近,表壳圆柱段、接线柱和管路接头都在面板后侧争夺空间,因此三维布局时不能只核对正面外观,必须沿仪表轴线向后拉出包络体,检查维修手指能否触及锁紧环、管路扳手是否有旋转空间。
在应用场景上,这类结构既可用于飞行模拟器座舱复刻,也可用于航空教具、博物馆展陈、影视道具和复古军机维修参考。模拟器应用中,面板开孔位置直接决定后续显示器、步进电机指针或真实仪表的安装方式;若采用实物表盘,前方玻璃与遮光罩的距离要控制眩光,若采用屏幕替代,则需要在面板背面预留显示模块支架和走线槽。展陈道具则更看重正面轮廓、边框颜色和仪表层级,背面可简化,但表面孔径、排列节奏和弧形边线仍需准确,否则远看就会失去原机座舱的识别度。

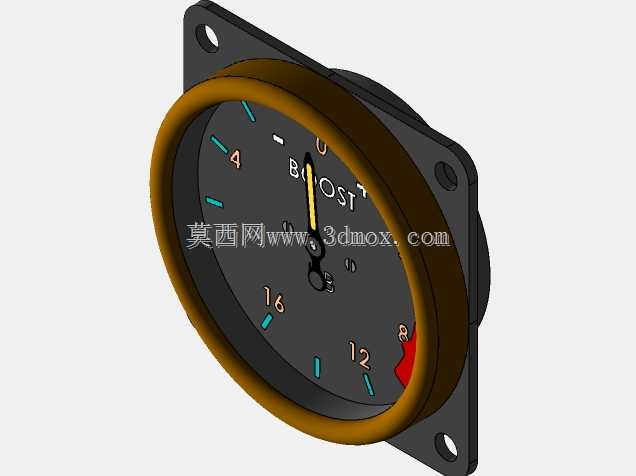

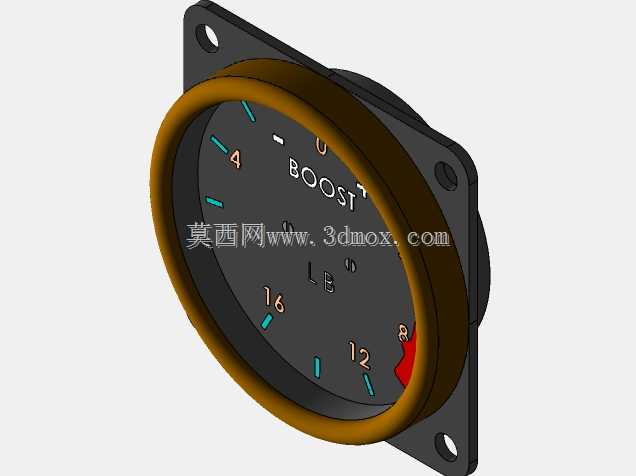

细节处理上,圆形表头应以回转体为基础建立表壳、表圈、玻璃和刻度盘,再用独立零件表达指针、归零机构、固定环和铭牌。面板材质呈现阳极氧化或涂装后的铝镁合金质感,边缘和孔位周围要体现薄板加工特征;开关盒、红色保护盖、黄色警示钮和底部小型附件则通过方块、圆角壳体和小圆柱组合完成。装配关系上,所有仪表轴线应垂直于面板局部曲面,而不是统一平行于世界坐标,这也是弧形座舱板与普通平面控制柜的关键区别。
从结构工程师角度看,该模型的价值在于把单件仪表和整机座舱环境连接起来:增压表不是孤立的圆盘,而是通过开孔、边框、锁紧件、管路和周边仪表共同构成可安装、可维护、可读值的座舱系统。建模时围绕正面读值、后方装夹、管路避让、面板刚性和维修可达性逐项校核,才能让外观还原与工程逻辑同时成立。
