高强度万向旋转起重吊环索具结构

　　该旋转吊环索具主要用于重型吊装、工装翻转、模具起吊、产线工位转运及设备安装就位等工况，常见于模具车间、重型装备装配区、港口绑扎工位和钢结构预制现场。实际使用时，吊点往往无法与吊钩方向保持固定关系：工件在起升过程中会随重心变化发生偏转，钢丝绳或链条也会因行车移动产生扭转。若采用普通固定式吊环，侧向弯矩会直接作用于螺纹根部，长期交变载荷容易造成局部应力集中；而该结构通过中部回转副释放扭转自由度，使上下两个环形受力端可相对自由转动，吊索在加载后能够自动顺直，避免链条拧结、卸扣别劲和螺纹附加弯矩。

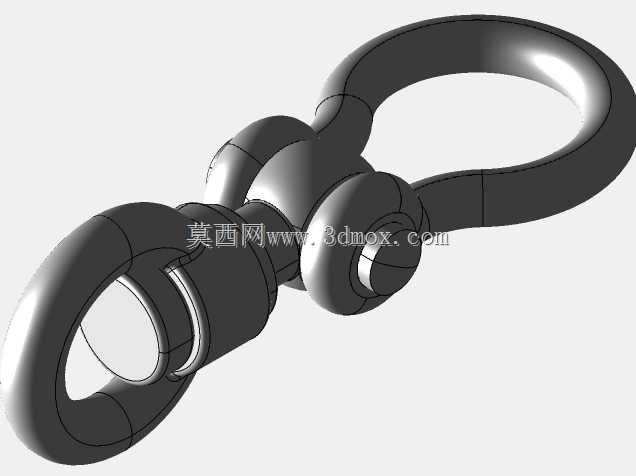

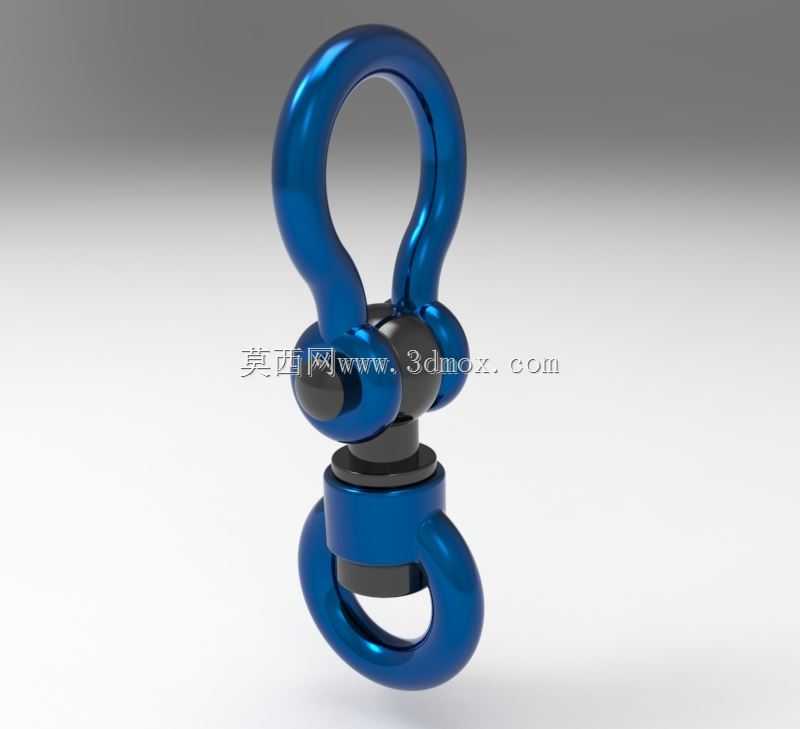

　　从受力路径看，载荷由上端梨形环传入，经中部承压螺母、回转芯轴和下端环形端传递至被连接件。上端环采用大圆弧过渡，环体截面在顶部受拉区保持连续，弯曲内侧预留足够半径，以降低钢丝绳或吊钩接触处的赫兹应力；下端环同样采用封闭环形结构，可直接穿入卸扣、吊带或吊钩，也可作为二次索具分支的连接点。中间回转区域由阶梯轴、承压端面和锁紧螺母组成，轴肩承担主要轴向拉力，配合面保留转动间隙，使承载状态下仍能绕竖直轴线旋转。

　　结构设计的关键不在于单纯增大外形，而在于让载荷顺畅通过各截面。环体与芯轴衔接处采用圆滑过渡，避免尖角造成疲劳裂纹源；中部螺母外形设置多段圆柱台阶，既方便装配定位，也为承压垫圈或耐磨衬套预留空间。回转副的轴向间隙需要控制在合理范围：间隙过小，粉尘、漆层或轻微变形会使转动卡滞；间隙过大，则在冲击起吊时产生明显撞击和偏心。实际建模时应将承压面、螺纹退刀槽、环体过渡圆角和端部倒角分别建出，这些细节直接影响有限元分析中的应力峰值位置。

　　安装边界方面，上端环内孔需要满足吊钩或卸扣销轴的通过空间，环顶圆弧应与常用吊钩喉部接触宽度匹配；下端环在连接吊带时，要确认带宽弯曲后不与中部螺母外圆干涉。若该吊环通过底部螺纹旋入工件，则螺纹规格、旋合深度和工件母材厚度必须按额定载荷校核，连接面应平整贴合，不能在倾斜面或薄腹板上单点受力。若作为独立索具转接件使用，上下环的开口方向、环体厚度和销轴直径应与配套索具一致，防止小规格卸扣在大环内产生横向错位。

　　现场布置时，还需考虑多肢索具的夹角影响。单个旋转吊环虽然可绕轴线回转，但不能替代万向关节承担过大的折角载荷；当两肢链条夹角增大时，环体所受拉力会按力分解结果显著上升，因此吊点位置应尽量靠近工件重心上方。对于模具翻转工况，吊环在工件侧面承受由水平到竖直的载荷方向变化，回转结构可让索具随工件转动而持续调整，减少突然冲击；但支撑面附近仍需保留操作空间，避免环体在贴紧模座、筋板或螺栓凸台时被限位卡死。

　　三维建模过程中，环形件适合采用扫描方式建立主体，再对环体与芯轴交接区域进行局部加厚和圆角处理；中部螺母可按回转体生成，并保留扳手夹持面或压装台阶。装配关系上应明确上下环同轴、螺母压紧面与芯轴轴线垂直，并在运动检查中验证上下环相对旋转时不发生几何干涉。对于工程出图，还需补充额定载荷对应的受力方向、螺纹旋合长度、接触面粗糙度及探伤要求，使模型不仅具备外观展示价值，也能服务于吊具选型、强度校核和加工制造。
