起重链条导向滑轮卡德纳街传动结构

　　这套链条与导向轮组合结构常见于轻小型起重、牵引和张紧回路中，核心作用是把链条的直线拉力稳定导入轮槽，再通过轮体回转改变受力方向或降低摩擦损耗。现场布置时，两根并列链条从轮体两侧进入槽道，链环与轮缘曲面形成连续啮合关系；轮体中央保留同轴通孔，可穿过销轴、心轴或带衬套的支撑轴，使整个轮组在受拉状态下绕固定轴线转动。与单纯靠链环在固定圆弧上滑动相比，这种回转导向方式能明显减少链环侧面磨损，也能降低手动牵引或电动卷扬时的附加阻力。

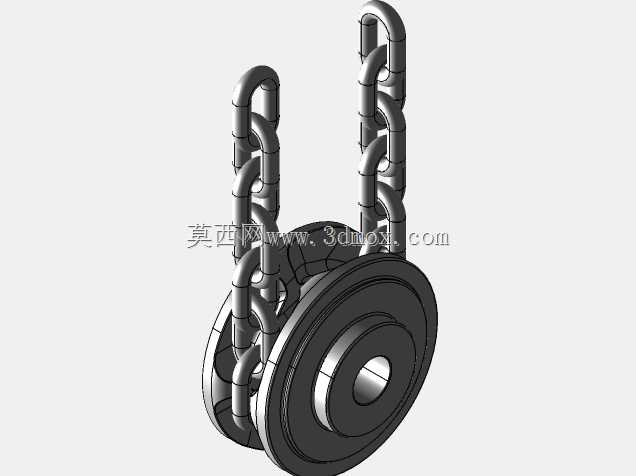

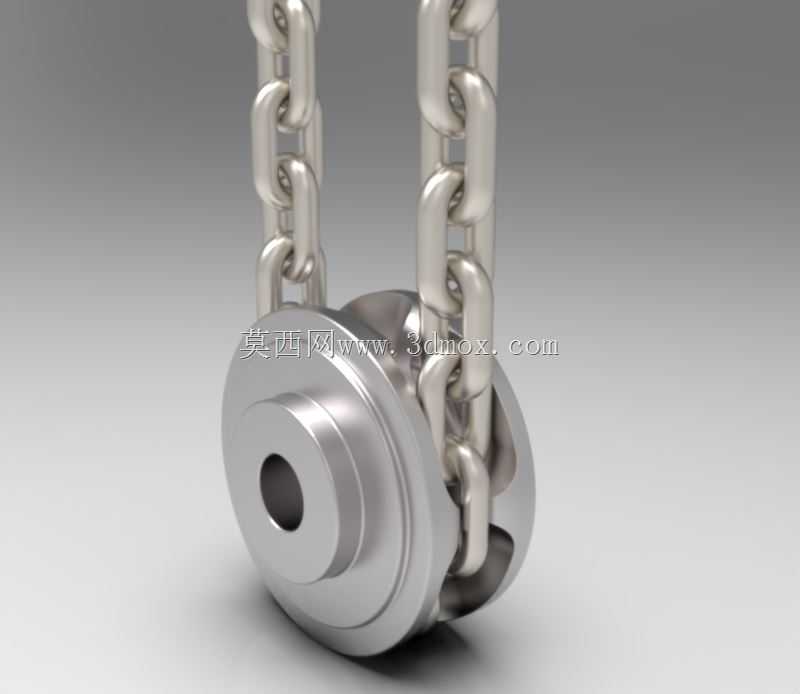

　　从结构细节看，轮体采用带凸缘的盘式外形，外缘加工出与链环尺寸相匹配的弧形承托面。链条不是平贴在普通V形槽内，而是让立置链环落入轮槽、平置链环跨过节圆位置，使拉力在链环与轮体接触区逐步传递。两侧凸缘的高度需要覆盖链环侧向摆动范围，防止偏载、冲击或安装不对中时链条脱槽。轮体端面设置阶梯状轮毂，一方面增加轴孔区域的有效壁厚，另一方面为轴承、垫圈或侧板留出安装边界；轮毂外圆与轮缘之间通过平滑过渡连接，避免在受弯载荷集中区域出现尖锐截面突变。

　　设计这类部件时，先要根据链条规格确定节距、链环棒料直径、内宽和外宽，再反推滑轮的有效节圆直径。轮槽半径不能简单取链环棒料半径，而要考虑链环进入和退出时的姿态变化：槽底过浅会造成链环局部点接触，槽底过深又可能夹住相邻链环，增加卡滞风险。轮缘两侧导向面应留出少量侧向间隙，使链条在正常偏角下能自行找正，但间隙不能放大到让链环翻转。对于手动葫芦、工位吊具、轻型卷扬机构等应用，轮体通常承受周期性脉动载荷，轴孔附近要按弯曲和挤压复合受力校核，轮毂长度也应与支撑跨距相匹配，避免轮体在单边拉紧时发生倾斜。

　　安装边界方面，轮体厚度方向需要容纳两根链条的并列通过区域，外侧还要给链环摆动、护板或挡链装置预留空间。轴向固定可采用轴肩配合开口销、卡簧或锁紧螺母，若转速较高或载荷频繁变化，可在孔内压入自润滑衬套或滚动轴承。链条进入轮槽的直线段应尽量与轮轴垂直，偏角过大不仅会加剧链环与凸缘摩擦，还会把拉力分解成侧向分力，导致轴端支撑过早磨损。布置张紧端时，导向轮中心到相邻链轮或固定点的距离不宜过短，否则链环在啮入瞬间没有足够姿态调整距离，运行中会出现节拍性跳动。

　　在实际设备里，这类导向轮既可以作为吊钩滑轮组中的换向件，也可以用于链条输送线的张紧塔、平衡吊的折返点、工装夹具的牵引机构以及门窗、舞台机械中的轻载提升装置。承受静拉时，重点检查轮槽压痕和轴孔变形；承受频繁往复运动时，则要关注链环接触表面的疲劳磨损和轮毂端面的摩擦痕迹。三维建模过程中，链环之间按实际铰接关系装配，不能把多节链环焊成一个刚性整体；轮体槽道与链环的干涉检查应在链条绕入、啮合最低点和绕出三个位置分别进行，这样才能确认全行程没有异常接触。外形上，轮体金属质感强、轮廓对称，但工程建模的关键不在外观渲染，而在把链环节距、轮槽曲率、轴孔直径、轮毂长度和外侧挡边关系建准确，使结构既能顺畅回转，又能在起重牵引工况下保持可靠导向。
