Pr50mm稀有链条链轮传动组件

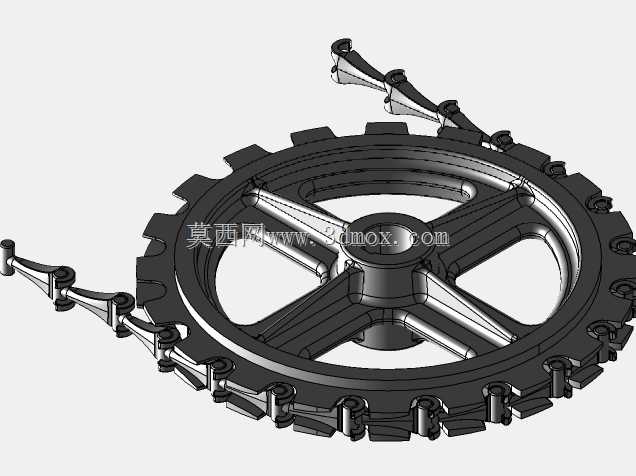

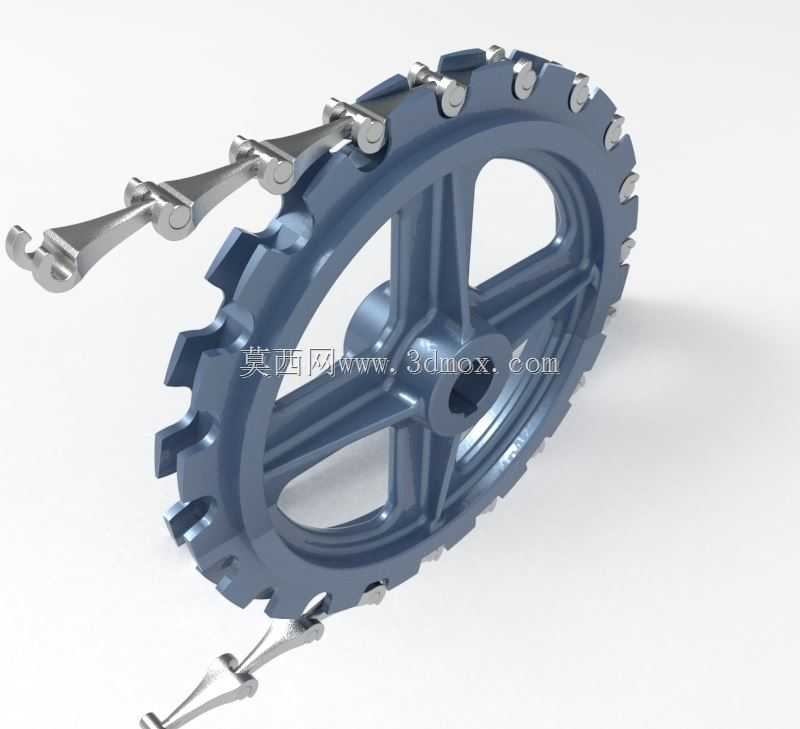

　　这套链传动组件围绕Pr50mm节距完成匹配设计，包含异形齿形链轮与配套特殊链节，整体结构兼顾大载荷传递与特殊工况下的啮合稳定性，可直接用于非标输送设备、特种传动机构、定制化动力传输场景的结构选型与装配校核。链轮采用轮辐式减重结构，中心设置贯通安装轴孔，轮辐以十字加强筋形式从轮毂延伸至轮缘，在控制整体自重的同时保证轮体受交变载荷时的刚性，避免链轮在高速启停或重载冲击下出现轮缘变形、辐条断裂问题。轮齿外缘按配套链条的啮合轮廓做对应修形，齿顶、齿侧过渡处预留啮合间隙，补偿链条运行过程中因磨损、热胀冷缩产生的位置偏差，降低链节进入啮合时的刚性冲击。配套链节为特殊异形结构，链板采用加长异型轮廓，相邻链节通过销轴完成铰接，销轴两端做限位固定，

　　保证链节相对转动灵活且不会出现轴向窜动；链节与链轮齿窝的贴合面经过轮廓匹配，啮合过程中链节可平稳落入齿槽，传动过程中不会出现跳齿、脱链问题。从安装边界来看，链轮中心轴孔可根据实际传动轴径做适配调整，轮体轴向厚度与链条宽度匹配，安装时需保证链轮端面与传动轴轴线垂直度，两侧链轮的共面度偏差需控制在合理范围内，避免链条运行过程中出现偏磨、侧边剐蹭。链条总长度可根据实际传动中心距做增减调整，铰接销轴的装配间隙控制在既能自由转动又无明显旷量的区间，长期运行后可通过张紧机构补偿链条磨损产生的伸长量。在实际设备应用中，这类大节距特殊链传动常布置在低速重载工况，比如特种输送线的主传动端、非标工程机械的动力传递路径、定制化牵引机构的拖拽单元，

　　工作时链轮转动带动链条循环运行，既可以传递旋转扭矩，也可通过在链节上加装工装附件完成工件输送、拖拽、顶升等动作。设计过程中首先依据传动功率、输入转速、工况系数确定链条节距与链轮齿数，Pr50mm的节距参数本身适配大载荷、低转速的使用需求，齿数选择兼顾传动多边形效应与整体安装尺寸，齿数过少会导致链条运行速度波动过大、动载荷升高，齿数过多则会在链条磨损后更容易出现跳齿失效。轮体的辐板开孔结构一方面减少了整体材料消耗，降低转动惯量，让设备启停过程更加平顺，另一方面也方便运维过程中观察内部啮合状态，清理齿槽内积存的杂物。链节的异型链板在满足拉伸强度要求的前提下做了轮廓优化，避免链节运动过程中与周边护罩、机架发生运动干涉，

　　所有铰接位置的接触面都考虑了润滑脂存储空间，运维时可定期通过销轴注油点补充润滑，降低铰接副的磨损速度，延长整套传动机构的服役寿命。整套组件的三维结构完整还原了实际零件的装配关系，链轮齿形、链节铰接间隙、轮辐加强结构都按工程实际比例构建，可直接用于传动方案的干涉检查、工况模拟、安装尺寸校核，也可作为同类非标链传动设计的参考原型，帮助结构工程师快速完成大节距特种链传动的方案搭建，减少从零开始建模的重复工作量，在方案评审阶段即可直观呈现传动布局、啮合状态与外部安装边界，提前预判装配与运行过程中可能出现的结构问题。
