可拆卸链轮链条传动机构

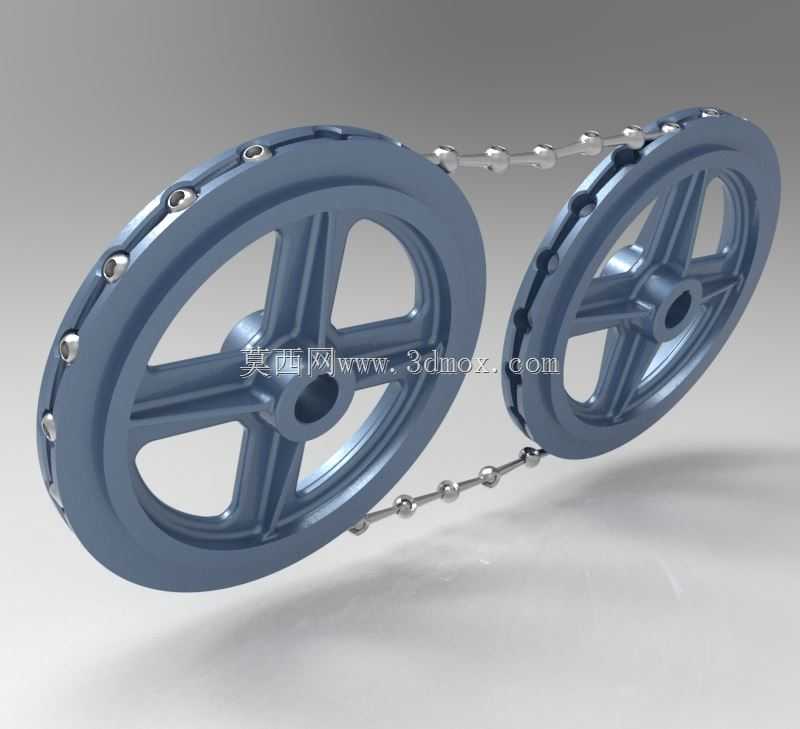

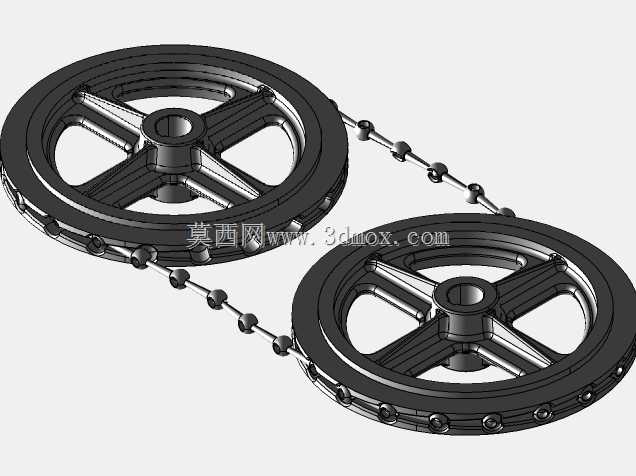

　　这套链传动机构由两个带轮缘齿槽的链轮和一条可拆卸链条组成，主要用于需要在平行轴之间传递较大扭矩、又要求传动比稳定的场合。链轮采用四辐板式结构，轮缘沿圆周均匀布置与链节啮合的定位槽，槽位与链节销轴一一对应，保证链条在进入和退出啮合时平稳过渡，减少多边形效应带来的速度波动。辐板与轮毂之间通过加强筋过渡，既控制了轮体质量，又保证了扭矩从轮毂向轮缘传递时的刚度。轮毂中心设置轴孔，用于与传动轴配合，轴孔周边的实体厚度按扭转剪切和键连接挤压应力综合确定，避免在频繁启停工况下出现孔口压溃。

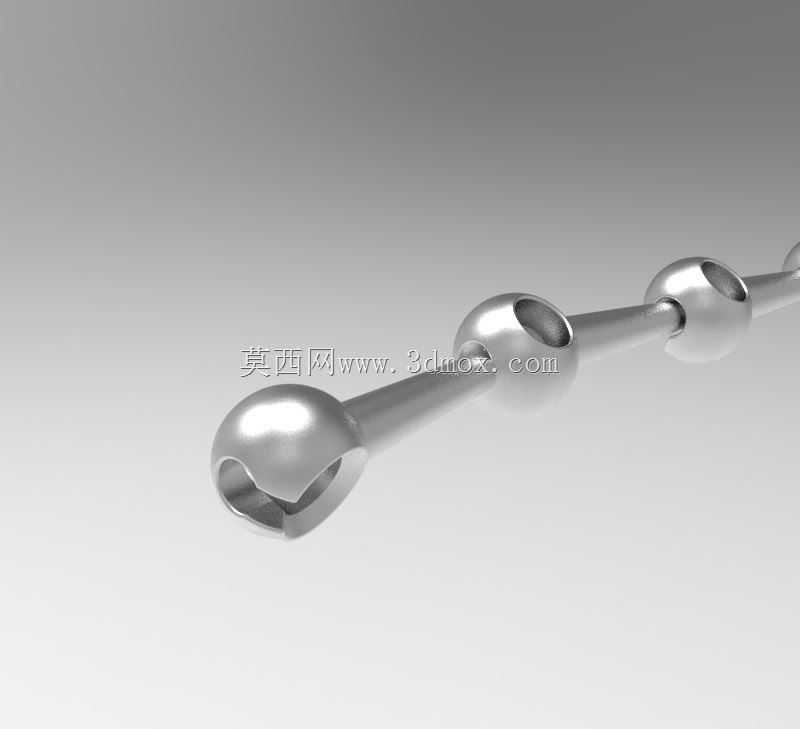

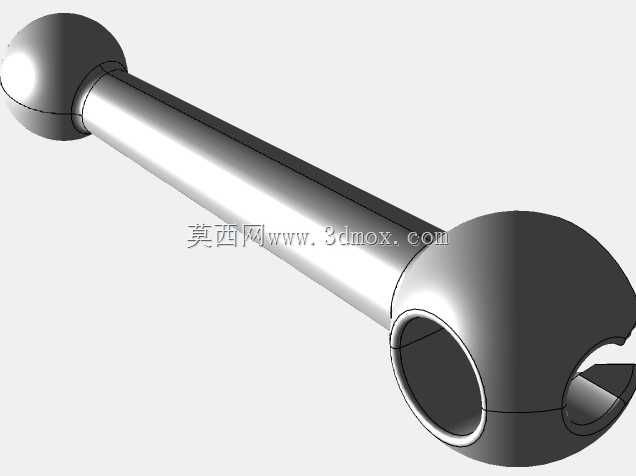

　　链条部分采用逐节可拆结构，每个链节由两侧链板和销轴组成，链板端部做成与链轮齿槽贴合的弧形轮廓。销轴穿过链板孔后形成铰接副，使相邻链节能够相对转动，从而在绕上链轮时适应圆周轨迹。可拆卸设计的价值在于维护阶段：当某一节链板或销轴出现磨损、塑性变形时，不必整体报废整条链条，只需拆除对应链节进行更换，也可以根据实际中心距增减链节数量，灵活调整链条长度。这在输送线、农业机械、轻工包装设备以及一些低速重载传动装置中很常见，因为现场往往需要根据机架布局微调传动跨距。

　　从设计思路上看，链轮分度圆直径需要与链条节距匹配，齿数过少会导致啮合冲击和动载荷增大，齿数过多则在链条磨损后容易发生跳齿。模型中两个链轮齿数相同，适用于等速传动；若用于减速或增速，可在保持链节距不变的前提下更换不同齿数的链轮。轮缘齿槽的形状并非简单尖角，而是留出容纳链板和销轴的空间，槽底圆弧与链板端部轮廓对应，使载荷尽量沿链板受拉方向传递，减小附加弯矩。

　　安装边界方面，两链轮轴线必须保持平行，否则链条会偏向轮缘一侧，造成偏磨和卡滞。链轮在轴上的轴向定位要可靠，通常通过轴肩、套筒或挡圈限制窜动，使两轮齿槽所在平面对齐。链条包角不宜过小，中心距过短会导致啮合齿数不足、磨损加快；中心距过长则链条松边垂度增大，高速时容易产生抖动。实际布置中常在松边设置张紧轮或张紧滑轨，补偿链条磨损后伸长量。链条张紧程度以手动按压松边中部能产生适量挠度为宜，过紧会增大销轴摩擦和轴承受力，过松则易脱链。

　　结构建模时，链轮轮缘齿槽按圆周阵列生成，辐板和加强筋通过拉伸与圆角过渡处理，轮毂轴孔可根据配合要求添加键槽。链条按单节建模后沿链轮分度圆和直线切线轨迹阵列装配，铰接处保留相对转动关系，便于在运动分析中观察链条进入啮合、直线段牵引和退出啮合的全过程。材料选择上，链轮常用中碳钢表面淬火或铸铁，链板多用合金钢冲压并经热处理，销轴则要求表面高硬度、芯部有韧性，以抵抗铰接处的磨损和冲击。

　　在设备用途层面，这类机构适合低速、重载、中心距较大且工作环境多粉尘的传动场景，相比带传动，它不会出现弹性滑动，平均传动比准确；相比齿轮传动，它对轴和轴承的安装精度要求略低，且能适应较远距离传动。需要注意的是，链传动不宜在高速下突然反转，润滑也应覆盖销轴与套筒的铰接区域，以降低磨损并延长使用寿命。
