手动管子夹持压力工装台钳结构

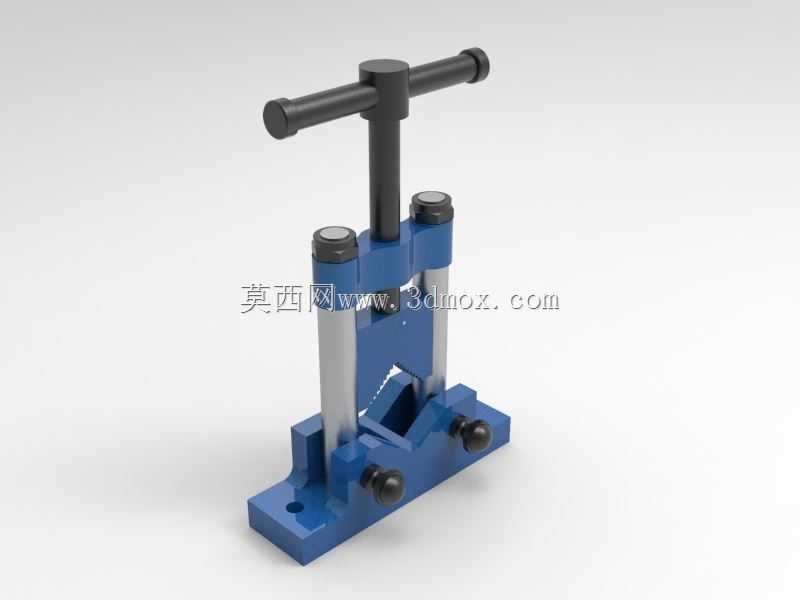

　　这套手动管子夹持压力工装主要面向管路预制、维修工位和小型装配现场，用来把圆管或小型轴类零件稳定压持在V型定位区域内，避免锯切、倒角、攻丝、焊接组对或端部装配时工件窜动。设备底部是一块整体式蓝色安装座，座体两侧预留沉头固定孔，可直接锁在木质或钢制工作台上；底座前端布置两颗黑色星形旋钮，旋钮通过螺杆带动侧向压块，对工件下部进行辅助限位。中部夹持区采用开口V型承托结构，圆管放入后能够自动对中，减少人工找正时间；V口两侧留有排屑和避让空间，切屑、冷却液或焊接飞溅不会大量堆积在定位面上。

　　上部施压部分采用双导柱导向，两根银色圆柱导柱对称布置在压头两侧，使下压过程保持平行，避免单柱结构容易出现的压头偏摆。压头下方对应管件上母线，施力方向与底座V型支撑形成闭合夹持力链。顶部黑色T型手柄贯穿横置握杆，操作人员双手或单手旋转即可带动中央丝杆进给；丝杆螺母集成在蓝色上横梁内，横梁与导柱上端连接，形成稳定的门架式框架。手柄端部做加粗圆头处理，转动时不易滑脱，横杆长度兼顾增扭效果与工位空间限制。

　　从结构设计思路看，该工装没有采用液压或气动动力，而是依靠螺纹副实现手动加压，适合批量不大、气源不便或需要精细控制夹紧力的场合。丝杆具有自锁特性，停止转动后压头位置能够保持，管件在持续振动工况下也不易松脱。蓝色铸造或焊接框架承担主要弯曲载荷，导柱主要负责导向并承受少量偏载，黑色手柄、旋钮与银色导柱在视觉上区分了操作件、受力件和运动件，便于现场人员识别。

　　安装边界方面，底座长宽应按工作台预留区域校核，底部固定孔间距决定了与工作台T型槽或预埋螺栓的匹配关系；设备上方需要保留T型手柄旋转空间，尤其横杆全长范围内不能布置管线、挡板或其他夹具。工件放入方向以沿V型槽轴线送料为宜，过长管材应在外侧增加支架，避免悬臂重量使管口翘起。压头下行极限位置由丝杆行程和导柱有效导向长度共同决定，选型时需核对常见管材直径范围：小管径可通过V型面直接定位，大管径则要确认压头接触点是否仍落在管材上部有效区域。

　　在实际使用中，这类工装常见于管道维修间、钣金水暖加工点、职业院校实训区以及设备维保班组。锯管前将管件夹紧，可保证切口垂直；套丝或倒角时夹持可靠，能够降低刀具跑偏；组对法兰或弯头时，也可短时固定管段，方便点焊定位。设计三维结构时应重点检查丝杆与导柱的平行度、压头与V型槽中心线的对中关系、旋钮螺杆端部压块的行程，以及底座固定孔与工作台面的干涉情况。运动校核上，T型手柄整周旋转需要留出操作半径，压头升至最高位时工件取放通道应顺畅，压至最低位时导柱下端不得与底座内部零件碰撞。整体结构强调可制造性和维护性，导柱、丝杆、手柄和旋钮均可作为独立装配件拆装，磨损后能够单独更换，适合作为手动夹持工装的结构设计参考。
