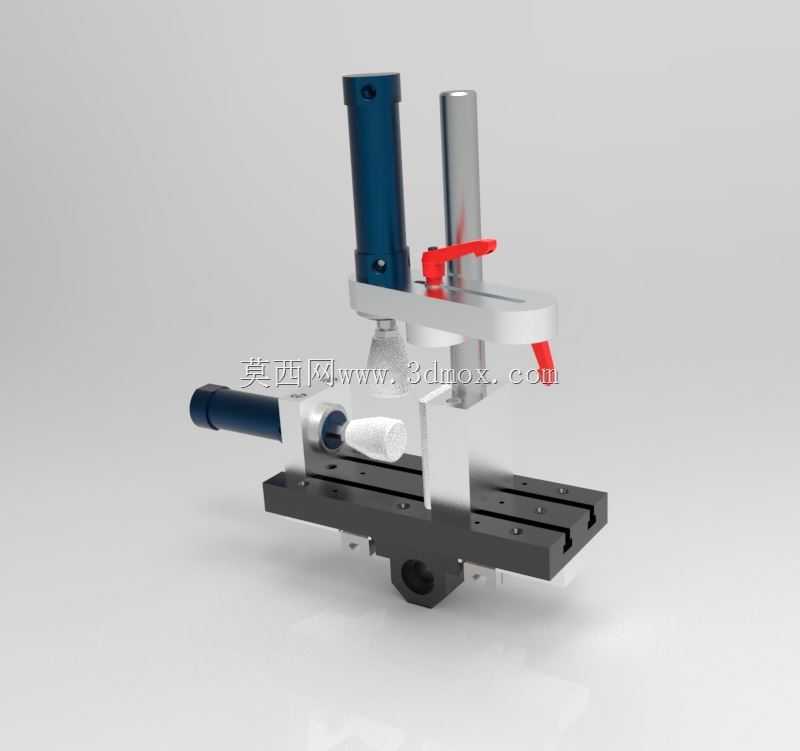

这套台式手动压紧定位工装主要面向小件钻孔、轻压装、铆接前定位以及实验室样件加工场景,常见于五金维修工位、教学实训车间、小型机加工单元和非标装配线旁。整机采用底板承托、立柱导向、压杆执行、侧置手柄辅助的布局,工件放置在黑色开槽工作台上后,可通过前部横向手轮带动滑台沿槽位调整位置,再由上部立式压杆完成下压动作,红色拨杆用于快速释放或锁定压臂行程,适合重复性较高但批量不大的手动工序。
从实际使用角度看,这类工装并不追求高速自动化,而是强调低成本、易调整和可观察性。底板上的多条T型槽或长槽用于安装挡块、定位销、仿形支撑块,能够适应不同外形的小零件;立柱与压臂之间保留了足够的垂直空间,方便取放工件和清理切屑。立式深色缸体部分承担直线导向与行程约束,银色立柱提供辅助支撑,压臂前端可根据工艺需要更换压头、钻套支座或定位块,从而在同一台架上实现压紧、导向钻孔、简单压入等多种功能。
结构设计上,底座采用宽厚板式造型,目的是降低手动施压时的倾覆风险。工作台面与底座之间设置滑移部件,横向手轮旋转时推动上部定位组件沿导轨方向移动,调节逻辑直观,操作者无需复杂培训即可完成对位。压臂与立柱连接处采用铰接和锁紧配合,红色小手柄不仅是操作件,也承担状态提示作用:扳动后可快速抬升压臂,减少单件辅助时间。前端白色压头与工件接触区域可更换为橡胶垫、尼龙块或金属压块,避免直接夹伤软质材料表面。

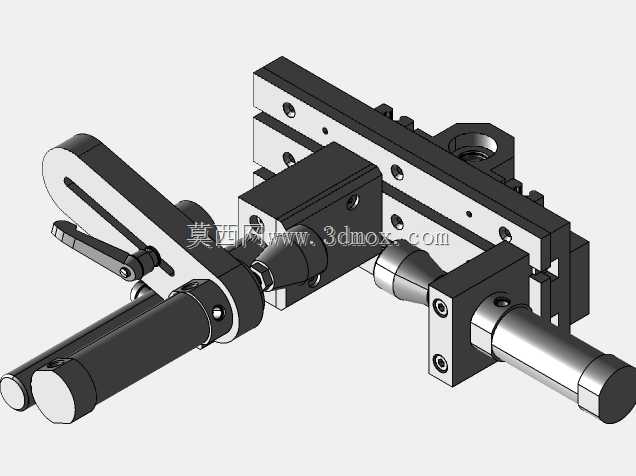

外形边界方面,模型整体呈低矮台式布置,底板长度大于宽度,重心落在工作台范围内;竖向高度由两根立柱决定,其中执行压杆较高,辅助导向柱略低,压臂在水平方向伸出至工作区中心。安装时只需保证底板底面与工作台贴合,利用槽孔或压板固定即可,不需要额外预埋基础。周边应预留手轮旋转空间、压臂抬起空间以及工件上下料空间,尤其在靠近墙面布置时,后侧立柱和侧向手柄不能与设备框架干涉。
建模时需要重点表达几处配合关系:一是底板开槽与滑移定位块之间的约束,槽宽、槽距和螺栓安装位置要保持一致;二是手轮、丝杠或推杆与滑台的同轴关系,避免横向调节出现卡滞;三是压臂绕铰接点的摆动范围,压头最低点应覆盖工件定位区,最高点则要保证工件能够顺利取出;四是红色锁紧手柄的旋转角度,应体现其锁紧与释放两个极限位置。对于三维结构评审而言,这些运动件的包络空间比单纯外观更重要。
在工艺适配方面,该工装可用于铝件、塑料件、薄钢板、小型轴套和片状零件的辅助加工。若用于钻孔,可在压臂或工件支座上增加钻模板,使钻头通过钻套进入工件,提高孔位一致性;若用于压装,可将压头做成与零件轮廓匹配的形状,把小轴、衬套或密封圈压入指定深度;若用于检测工位,也可把上部执行件替换为百分表支架,对工件高度或平面度进行快速比对。
材料选择上,底板和主要承力件适合采用型钢或钢板加工,导向柱可使用镀铬光轴或冷轧圆钢,压臂采用铝合金或焊接钢结构均可。频繁接触工件的部位建议设置可换垫块,既保护工件表面,也降低后期维修成本。手动施力路径应尽量沿压杆轴线传递,减少偏载;当工件宽度变化较大时,定位挡块应布置在切削力或压紧力的反方向,使加工过程中载荷直接传递到底板,而不是依赖单侧夹紧摩擦力。
整体来看,该装置的价值在于把定位、压紧和小型执行动作集中在一个紧凑台架上,结构开放、改造方便,既适合作为手动工位的实用夹具,也适合作为机械结构教学、运动干涉检查和非标工装设计参考。
