弯柄双头开口扳手五金工具结构

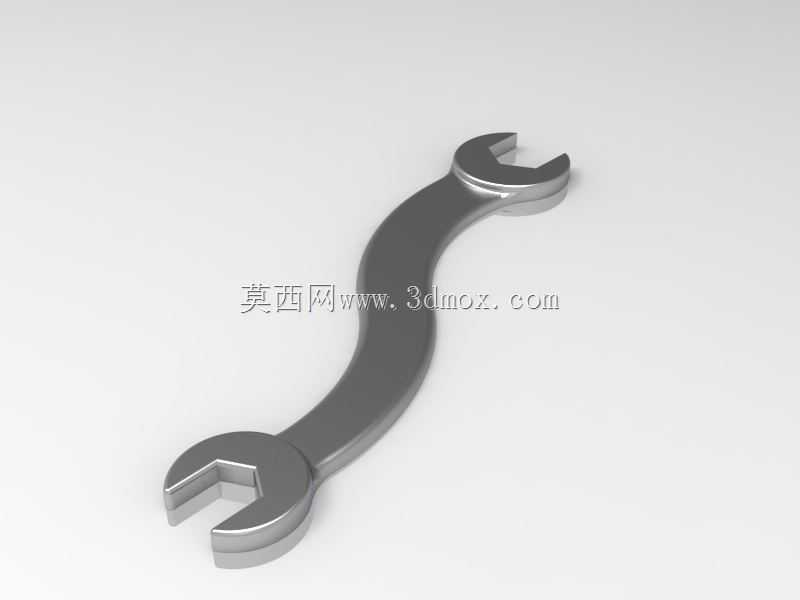

　　该作品呈现的是一把弯柄双头开口扳手，整体采用金属实体建模方式表达，重点还原了开口扳口、弧形手柄以及两端受力区域的几何关系。扳手属于装配与维修现场最常见的手动紧固工具，主要用于六角头螺栓、螺母等标准件的拧紧与松开，在设备检修、管路安装、工装夹具调整、机电装配以及产线维护中使用频率较高。与直柄扳手相比，弯柄结构在受限空间内具有更明显的操作优势，弧形杆身能够绕开相邻零件、法兰边缘或设备壳体，使扳口在咬合紧固件后仍保留一定的手部摆动空间。

　　模型两端均为开口式扳口，开口方向与杆身形成固定角度，适合从侧面卡入螺母，而不需要像套筒工具那样沿紧固件轴向完全套入。开口部位的厚度、卡口宽度和过渡圆角是建模时需要重点控制的部分。实际产品中，扳口内壁直接承受扭矩，若开口尺寸偏大，容易在施力时出现打滑、啃伤螺母棱角的问题；若开口边缘缺少圆角或倒角，热处理后的应力集中会明显增加，长期重载使用时可能在扳口根部产生裂纹。因此该类工具在结构表达上不能只做外观曲面，还要体现卡口承载面、侧壁厚度和根部加强过渡。

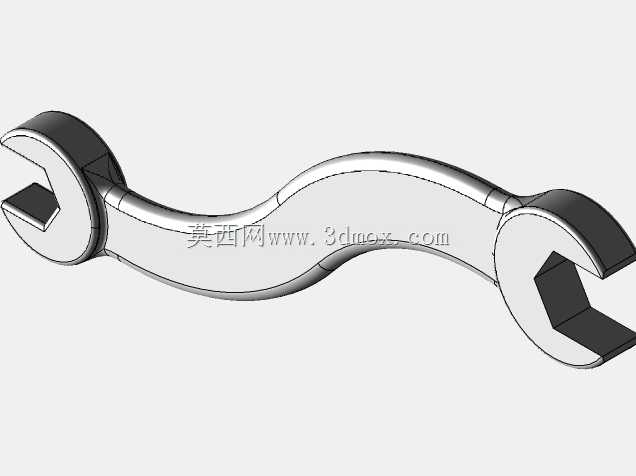

　　弧形手柄是该扳手区别于普通直柄开口扳手的主要特征。曲线杆身并非单纯为了造型，而是为了适应障碍物附近的操作路径。在密集管路、阀体组合、机床防护罩内部或汽车底盘维修场景中，紧固件周围往往没有足够的直线空间放置普通扳手，弯柄可以让握持区域偏离紧固件轴线，使操作者在有限转角内完成连续施力。杆身截面通常沿长度方向变化，靠近扳口处需要更大的抗弯截面，中部则可在保证强度的前提下适当收窄，以控制工具重量。三维建模时应注意手柄中心线的光顺过渡，避免曲率突变导致后续工程图尺寸标注和数控加工路径不合理。

　　从安装边界角度看，这类工具不与设备形成永久连接，其尺寸边界主要由操作空间决定。选型时需要同时关注扳口规格、手柄长度、扳口厚度以及弯弧高度。扳口规格决定可适配的螺母对边尺寸；手柄长度影响力矩放大效果，过长虽然能获得更大扭矩，但也可能超过螺栓或螺母的允许承载范围，造成螺纹损伤；扳口厚度关系到能否进入狭窄间隙；弯弧外轮廓则决定工具在旋转过程中是否会与周边零件干涉。将该模型放入装配体中进行动作模拟时，可让扳手围绕紧固件轴线旋转一定角度，检查开口卡入、手柄摆动和手指握持区域是否与邻近部件发生碰撞。

　　在功能特性上，双头开口扳手两端可设计为不同规格，以减少工具更换次数。开口端适合快速套入紧固件，尤其在螺栓轴向空间不足、套筒无法下放的位置更具实用性。其不足在于开口接触面积小于梅花端或套筒端，承受大扭矩时对螺母棱角的夹持稳定性较弱，因此实际使用中应保证扳口完全贴合螺母对边，施力方向尽量位于扳口平面内，避免侧向撬扭。模型在渲染中表现出金属光泽和倒角高光，这些细节有助于展示锻造成品的质感，但工程设计阶段更应关注受力路径：扭矩从手柄传入，经杆身传递至扳口侧壁，再由卡口两个受力面作用于螺母，开口根部与杆身连接处是弯矩和扭矩叠加的关键区域。

　　设计此类扳手时，通常先确定两端开口规格和目标操作空间，再规划手柄中心线。弯弧半径不能过小，否则杆身成形困难且外形突兀；也不能过大，否则避让能力下降。扳口头部应保留足够的实体宽度，卡口底部可设置圆滑过渡，外侧轮廓则逐步收窄并与手柄相切。为了提高耐用性，实物一般采用合金钢锻造后进行热处理，表面可做镀铬、发黑或喷砂处理，以增强防锈能力和表面硬度。三维模型中可通过拔模斜度、锻造圆角、端面倒角和局部加厚来体现这些工艺特征，使作品不仅具备展示效果，也能服务于工具结构设计、维修场景干涉检查和手动工具选型参考。
