铸铁三辐式手轮传动操控构件

　　在中小吨位压力机、老式车床进给箱、铸造车间砂处理线的调节端以及老式锅炉风门的手动操控位，这类三辐条铸铁手轮至今仍承担着不可替代的人工微调职能。它不像气动或电动执行机构那样依赖动力源，在断电检修、点位试调、手动盘车这类工况里，操作工直接握持轮缘施力，就能把扭矩平稳传递到阀杆、丝杠或者调节轴上，完成开度、行程、夹紧力的精细设定。

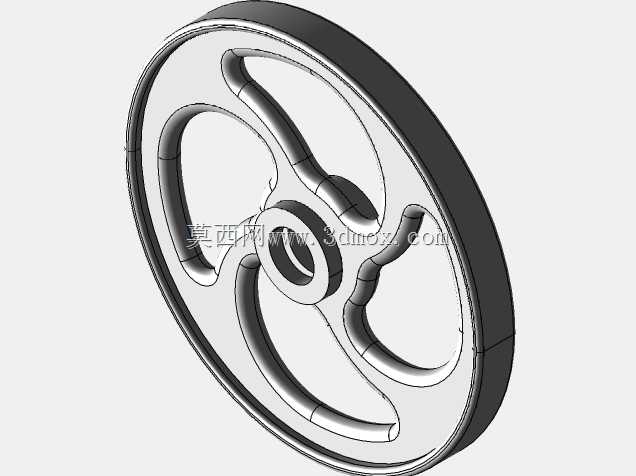

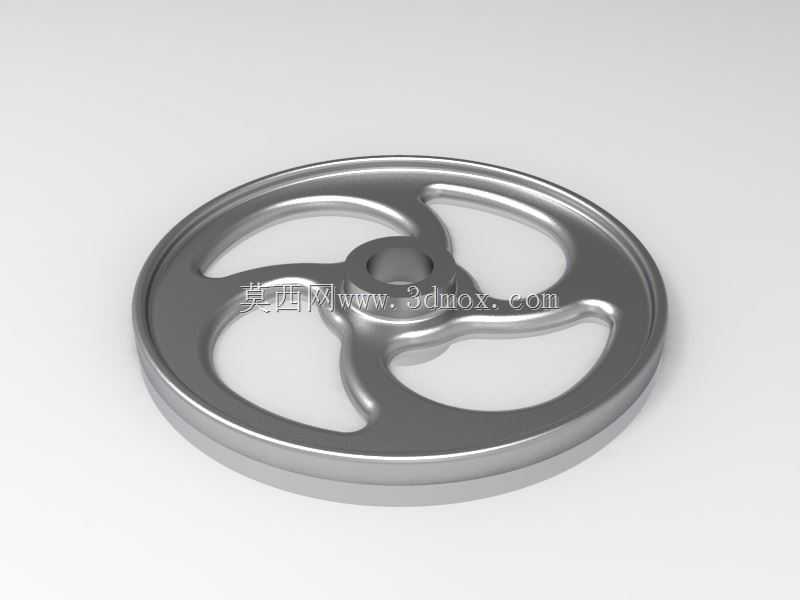

　　从结构上看，整件采用灰铸铁一次铸造成型，轮缘做成等宽的扁平圆环，外缘留出足够的握持宽度，手掌包覆施力时不会硌手；轮辐没有采用常见的直筋形式，而是做成三根沿圆周120度均布的弧形弯辐，辐条截面从轮毂处向轮缘方向平缓过渡，既避免了直辐在受扭时根部应力集中的问题，又让金属液在铸型里流动更顺畅，减少冷隔和缩孔。轮毂位于回转中心，内孔预留键槽与紧定螺钉位，装配时可以通过平键把扭矩传给轴端，再用端盖或者锁紧螺母限制轴向窜动，装拆维护都很方便。

　　设计这类手轮时，首先要敲定的是回转外径与安装轴径的匹配关系。外径直接决定人手能输出的最大扭矩——力臂越长，同样握力下得到的转矩越大，但外径过大会挤占设备周边操作空间，在密集排布的机组旁容易磕碰相邻管路。因此在布局阶段就要把轮缘最外圆的旋转包络面留出来，保证手轮整周转动时，操作工的手指不会被机身、护罩或者邻近阀门夹到；轮毂端面到安装基准面的距离也要控制，让手轮贴紧轴肩后，轮辐背面和设备面板之间留出至少一指的间隙，冬季戴厚手套操作也不会蹭到面板。

　　铸造工艺层面，轮缘与辐条交接的位置做了圆角过渡，避免直角处形成热节；轮毂部位壁厚最大，造型时在芯盒里对应放置冒口补缩，防止中心孔周边出现缩松。铸件落砂后经时效处理消除内应力，再对轮毂内孔、键槽和端面进行机加工，保证内孔与回转外圆的同轴度，这样手轮高速盘动时不会出现明显偏摆。轮缘外圆可以选择性滚花或者加工出浅凹槽，增加握持摩擦力，表面做发黑或喷漆处理，在车间潮湿环境下也能长期防锈。

　　实际选型时，工程上会先核算被操控机构所需的最大操作扭矩，再按成年人单手握持施力约150~200N反推所需轮径，轴径则按照阀杆或丝杠的直径配作，键槽尺寸对标普通平键标准。三辐布局相比四辐、五辐手轮，在同等重量下节省材料，且弧形辐条的外观辨识度高，在进口老设备备件测绘、仿制替换项目中经常遇到这类结构，测绘时需要重点记录轮缘截面厚度、辐条弧线曲率、轮毂长度与键槽方位，重建三维模型时以回转中心为基准搭建草图，先拉出轮缘与轮毂基体，再用扫描特征生成弧形辐条，最后阵列三份并合并实体，倒角圆角统一在收尾阶段处理，就能还原出铸件饱满的工艺质感。
