克鲁塞塔黄铜腔体式精密连接构件

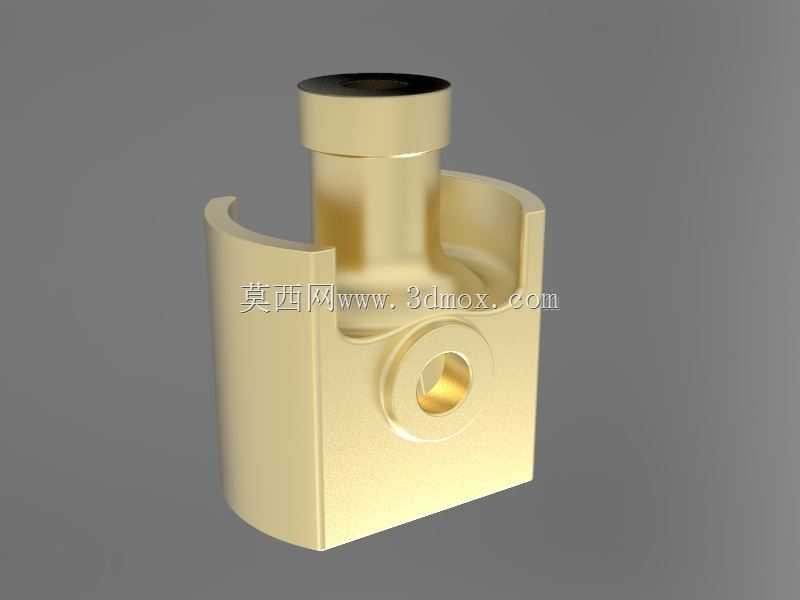

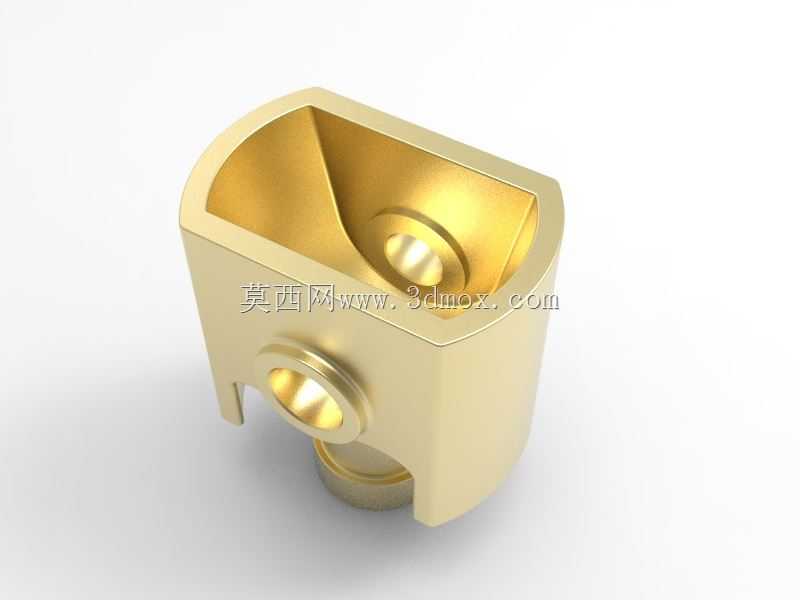

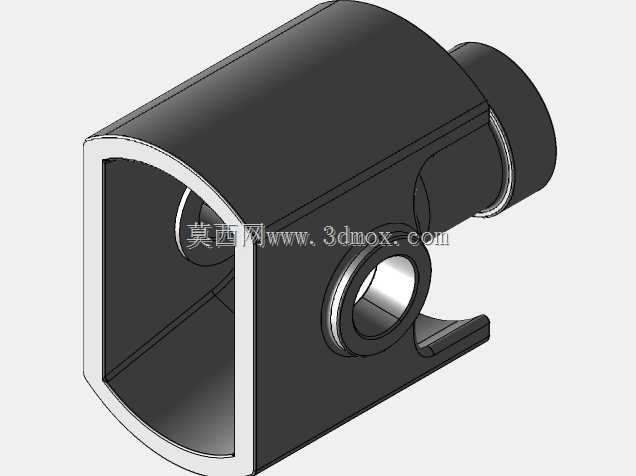

　　在小型精密流体控制、实验仪器气路转接以及桌面级微型动力单元的布局设计里，这类带侧向通口的杯状腔体零件往往承担着介质导流、部件承载与接口定位的多重作用，整体采用黄铜材质加工，利用铜合金优良的切削性能、耐大气腐蚀特性与适中的结构强度，适配低压油路、润滑管路、小型气动回路以及教学演示机构的装配需求。从结构形态来看，零件主体为上端开口的半封闭盒腔，腔体内部做了大弧度的曲面过渡，没有尖锐的内角死角，一方面在流体流经内腔时可以减少涡流滞阻，降低介质残留，另一方面在铸造成型或者数控铣削加工时，曲面圆角能够分散应力集中，避免腔体在受压或者紧固装配时出现边角开裂。腔体侧壁开设了带同轴凸台的横向通孔，孔口处做了加厚的环形凸缘，

　　这个凸缘的作用不止是补强开孔位置的结构刚度，还为外接管路接头、密封垫圈或者旋转销轴提供了定位基准，装配时密封件可以贴合在凸缘端面，保证连接位置的同轴度与密封可靠性。零件底部延伸出同轴的下接柱结构，下接柱与侧孔轴线呈空间垂直布局，可作为整个腔体的安装定位端，既能够插入配套基座的定位孔完成径向限位，也可以在柱面加工外螺纹，通过螺母锁紧固定在设备面板上，侧孔与底柱的双接口布局让该构件可以实现两路介质的转向连通，相当于一个集成式的直角通路阀体基座。设计阶段首先要锁定的是内腔的有效容积边界，杯腔的开口轮廓做了切边处理，两侧留出向下延伸的支脚，支脚底面与底部接柱的端面形成高度差，装配时支脚可以搭在相邻构件的支撑面上，

　　抵消侧向管路插接时产生的倾覆力矩，不需要额外增加复杂的支撑托架。建模过程中要重点管控三处配合尺寸：侧向通孔的内径公差需匹配所选管路接头的外径规格，凸缘端面与孔轴线的垂直度要控制在合理范围内，防止接头锁紧后出现密封偏压；底部接柱的外圆与腔体主内腔的同轴度需要结合安装基座的孔位公差设定，保证装入后腔体不会出现偏斜；上端开口的边缘壁厚要保持均匀，黄铜零件在壁厚突变位置容易出现加工振纹或者压铸缩孔，所有内壁转角都设置了连续过渡圆角，圆角半径顺着内腔曲面顺滑延伸，既方便加工时刀具走刀，也便于后期腔体内部的清洁维护。从安装边界来看，该零件的最大外轮廓由杯腔的长宽尺寸、侧凸缘的外伸长度以及底柱的总高度共同决定，在设备内部排布时，

　　侧孔轴线方向要预留出接头拆装与管路弯折的操作空间，杯腔开口上方不能布置遮挡构件，方便后续对内腔进行检查或者置入配套的阀芯、过滤件。这类构件在实际使用中，既可以作为小型润滑系统的分油基座，将侧向输入的润滑油导流至底部输出端，也可以作为精密实验夹具的气路连接座，黄铜的材质稳定性可以保证长期使用后接口不会轻易锈蚀卡死，在微型蒸汽机模型、教学用机械传动演示台里，该腔体还可作为活塞往复运动的配套缸体基座，侧孔用作进排介质通道，底部接柱连接联动构件，厚实的腔体壁面可以承受往复运动带来的周期性冲击，整体结构没有冗余的复杂特征，加工时可通过五轴铣削一次装夹完成内腔与侧孔的精加工，有效保证各接口之间的位置精度，曲面与平面衔接顺滑，无突兀的结构凸起，在紧凑的设备空间里能够同时完成通流、承载、定位三项功能，不用额外拼接多个转接零件，减少了管路泄漏点与装配累计误差。
