工业传动用直型闭合链环结构设计

　　直型闭合链环是链条总成中最基础的承载单元，在输送线、曳引提升、矿用牵引、码头系固、农机传动以及工装夹具张紧机构中都能见到这类构件。它不像精密滚子链那样依靠套筒与销轴完成逐节铰接，而是通过相同轮廓的长圆环体相互套合，把拉力沿链环纵向逐节传递，结构简单、耐冲击、对脏污环境不敏感，在重载低速工况下反而比精密铰接链更易维护。

　　从受力路径看，单个链环可近似看作一根弯成跑道形的连续受拉杆。直段主要承受轴向拉力，两端半圆弧则同时承担拉伸与弯曲复合应力，相邻链环的接触位置集中在圆弧内侧。设计时不能只按圆钢截面积做纯拉伸校核，圆弧过渡区的曲率会引起应力集中，接触区还存在赫兹压应力与相对滑动磨损，因此圆角半径、杆径与环体内空长度的比例需要协调。若内空过长，链环受拉时侧向变形增大，啮合链轮或通过导槽时容易卡滞；若内空过短，相邻链环铰接转角不足，绕经链轮、改向轮或链条托架时会产生别劲，局部弯矩陡增。

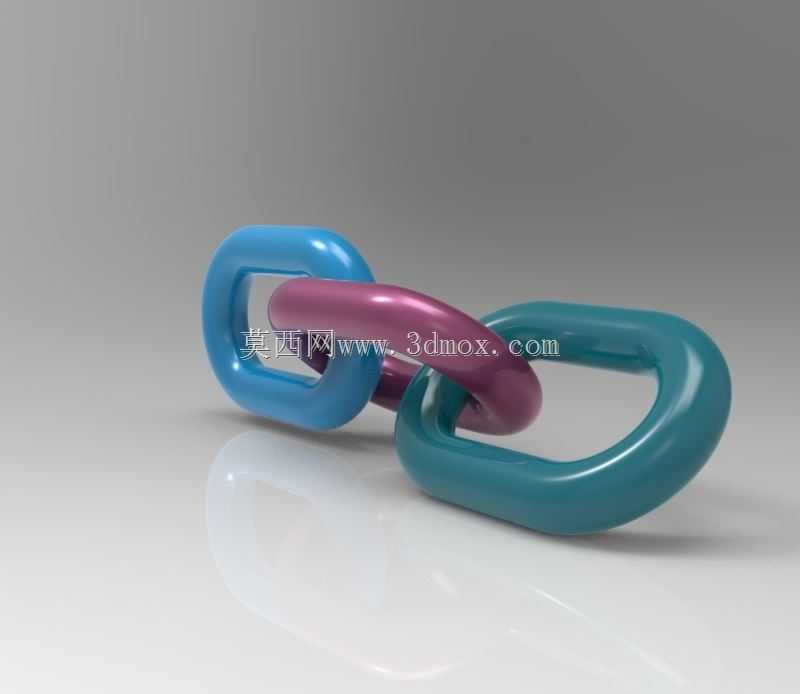

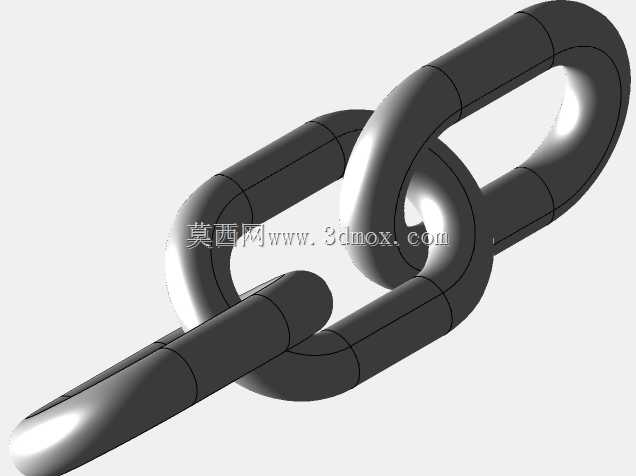

　　建模时先以链环中心轨迹建立跑道形路径，再沿路径扫掠圆形截面，能够较真实地反映锻制或弯制链环的连续杆体特征。两端圆弧与直段交接处应保持曲率连续，避免出现折面；截面直径在全长上保持一致，便于后续按圆钢规格选材。相邻链环装配时，需让两环平面呈近似九十度交错，这是焊接链、起重链常见的自然排列方式。交错布置后，链条在两个方向上都能获得弯曲自由度，通过链轮时铰接点转动顺畅；若所有链环共面，链条只能在单一平面内弯折，进入三维导路或受侧向力时会发生扭转卡阻。

　　外形尺寸方面，链环的关键边界包括杆径、外廓长度、外廓宽度、内孔长度与内孔宽度。内孔尺寸决定可穿入链环的杆径和铰接间隙，外廓尺寸则决定链轮窝座、导向槽、张紧装置和护罩的开口。布置设备时，链条通道不能只按理论中心线留位，应考虑受拉后链环节距的微小变化、磨损后节距伸长以及铰接摆动时的外轮廓扫掠范围。链环在直线段相互贴合时占用宽度较小，绕入链轮后，相邻环体在啮合窝中会发生转动，端部圆弧的运动包络比静止状态更大，护板与导轨若按静态外形贴得过近，运行中就会出现刮擦。

　　实际用途上，这类链环既可作为链条标准节参与连续牵引，也可单独用于吊索具、拉紧杆、安全销挡链和设备防护栏连接。在输送设备中，链环常与链轮齿窝配合，依靠圆弧面接触实现啮合，齿形不需要像齿轮那样保持严格渐开线，更关注窝座对链环的承托和脱开顺畅性。在提升机构中，链环承受脉动冲击载荷，材料通常需要兼顾强度与韧性，杆部表面不得有明显刻痕，因为微裂纹会在反复拉伸下扩展。在农机或建材输送场景中，泥沙、碎石和纤维杂物会进入环间间隙，设计时应保留足够的铰接空隙，不能把链环配合做成精密贴合面，否则异物进入后会迅速锁死。

　　结构设计还要关注链环的接触配对。两环相套时，接触并非理想线接触，受拉力后杆体发生弹性变形，接触区呈窄带状。长期运行后，圆弧内侧会出现磨亮压痕，磨损使杆径减小、内孔增大，链条节距随之伸长。维护判断中，若链环磨损后仍与旧链轮啮合，齿窝接触点会偏离设计位置，产生跳齿和冲击；因此链环尺寸系列与链轮窝距应同步匹配，不宜只更换单一环节。建模阶段可把链环表面留出磨损评估基准，在圆弧内侧标注关键截面，便于后续有限元分析时观察最大主应力分布。

　　安装边界上，链环端部与挂点、卸扣或吊钩连接时，应让拉力尽量落在环体对称平面内。偏心加载会使链环侧向翻转，直段产生附加弯矩；多股链条并列使用时，各链节长度公差和铰接灵活性要一致，否则短链先承载、长链松弛，整体载荷分配不均。导向装置宜采用平滑圆弧托面，避免尖角压入杆体；改向处的弯曲半径不能过小，半径不足会强制相邻链环在极限转角下相互挤压。对于需要热处理的重载链环，三维模型还应保持截面均匀，避免局部突变导致淬火应力集中。

　　从数字化设计角度看，直型链环虽然外形简洁，但它体现了牵引构件最典型的力学关系：连续杆体、环形闭合、交错铰接、接触传力。把单个链环的曲面、装配关系和运动包络建准确，后续扩展为整根链条、链轮啮合机构或牵引输送系统时，才能在干涉检查、寿命估算和维护更换中获得可靠依据。
