双排滚子链传动链轮结构设计

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641130
  • 双排滚子链传动链轮结构设计
  • 双排滚子链传动链轮结构设计
  • 双排滚子链传动链轮结构设计
  • 双排滚子链传动链轮结构设计
  • 双排滚子链传动链轮结构设计
  • 双排滚子链传动链轮结构设计

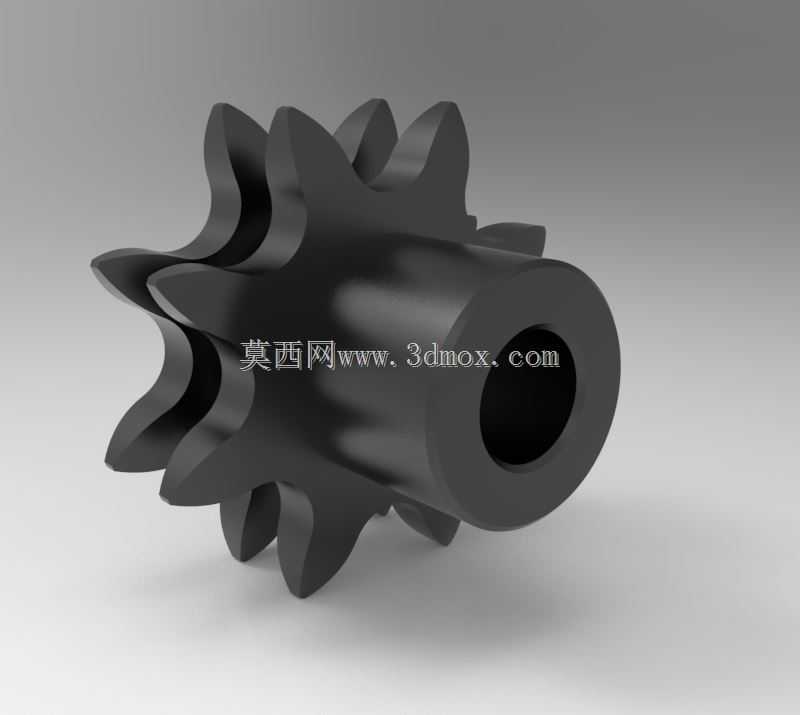

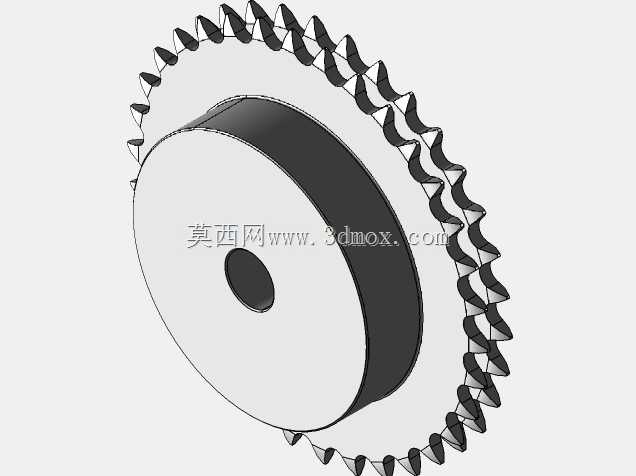

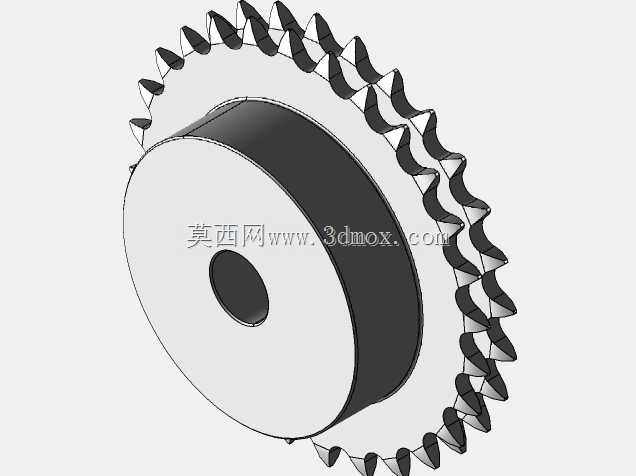

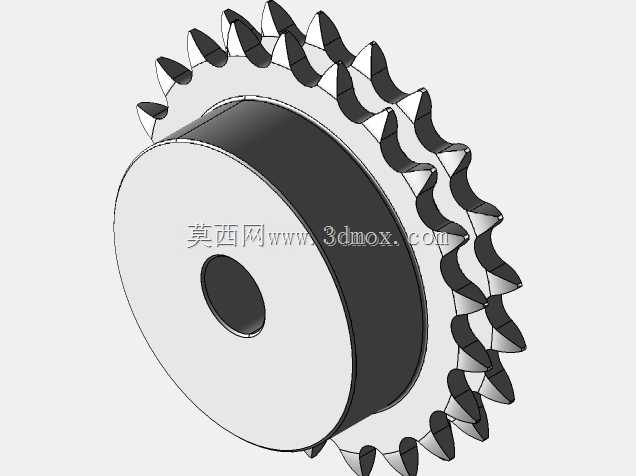

  链轮是链传动系统中直接与滚子链啮合的核心零件,这一双排结构对应DIN 8187标准下05B-2规格链条,采用两排齿圈并列布置的形式,相比单排链轮能够在相同节距、相同链轮外径的边界条件下,传递更大的额定扭矩,同时让两排链条的载荷分布更均匀,抵消单排链条传动时产生的侧向分力,运行过程中轴向窜动更小,传动平稳性明显提升。

  从实际设备应用场景来看,这类双排小规格链轮大量出现在轻载自动化输送线、包装设备进给机构、小型工装变位机、通讯设备周边自动推送机构以及轻工装配流水线的动力输出端。05B链条本身节距较小,适合布置在空间紧凑、传动中心距不大、要求低速大扭矩且不希望齿轮传动对加工安装精度过于敏感的部位。相比同步带传动,链传动不存在打滑丢步问题,对粉尘、碎屑、少量油污的车间环境耐受度更高;相比开式齿轮传动,链轮与链条的啮合对中心距偏差、轴系平行度误差的宽容度更好,后期维护张紧也更方便。

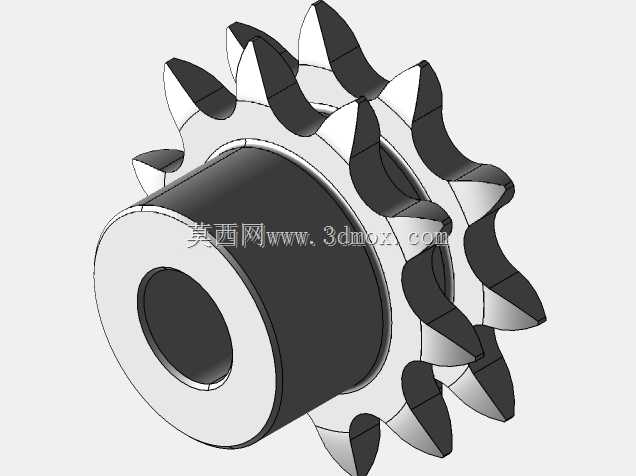

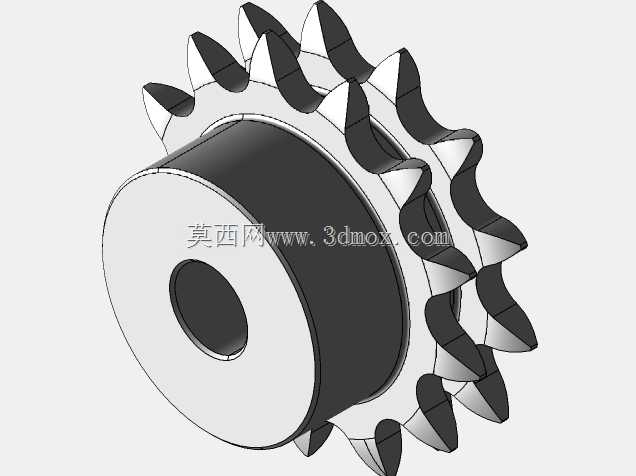

  结构上该零件采用带轮毂的一体式设计,齿圈部分与中间套筒状轮毂连为一体,中心为贯通孔,用于穿过传动轴。轮毂轴向长度明显大于齿圈总宽度,这种设计有两方面工程考量:一是增加链轮与轴的配合接触长度,键连接或紧定螺钉锁紧时接触面积更大,传递扭矩时接触面比压更低,避免长期正反转切换出现孔轴配合松动;二是让两排齿圈相对于轮毂居中布置,工作时两侧链条的拉力对轴形成的弯矩基本对称,减小轴的附加偏载。齿形部分按滚子链啮合轨迹生成,每个齿的齿沟圆弧与链条滚子外径匹配,啮合时滚子能顺利落入齿底,齿侧工作面在链条进入和退出啮合时起到导向作用,避免卡链、爬齿现象。两排齿圈之间留有与链条中间链板间隙对应的分隔距离,保证双排链条的每一节滚子都能准确落入对应齿槽,不会发生链板与齿圈侧面摩擦。

  建模过程中首先要锁定的边界是链条基本参数,包括节距、滚子外径、内链节内宽、双排链条排距,再根据选定的齿数生成齿顶圆、分度圆、齿根圆。齿根圆直径是加工时的关键检验尺寸,铣齿或滚齿过程中以齿根圆作为进刀深度基准;齿顶圆边缘通常做小倒角,去除锐边,防止链条啮入时磕碰链板侧面。轮毂内孔根据所选轴径确定配合公差,一般回转传动选用H7或H8公差带,键槽尺寸按对应轴径的普通平键标准开设,键槽侧壁与键的配合要控制间隙,避免冲击载荷下键被挤压变形。

  安装边界方面,需要在轴向布局时预留链条装拆空间:链轮装入轴上后,两侧要留出链条接头安装的操作位置,链轮端面与相邻轴承、机架侧板之间要保留足够间隙,防止运行中链条横向摆动时与机架发生摩擦。轴系固定时通常采用轴肩对链轮单侧定位,另一侧用轴用挡圈或锁紧螺母限位,保证链轮在轴上不会沿轴向窜动。两轴平行度需要在安装时校正,若两轴倾斜偏差过大,会导致链条单侧受力、链板异常磨损,甚至出现脱链。张紧侧的松边通常布置在链轮下方或内侧,中心距较大时要加装张紧轮或导向托板,避免链条垂度过大引起啮合冲击。

  从受力角度看,链轮齿面在啮合瞬间承受滚子的接触压应力,齿根部位承受链条拉力带来的弯曲应力,轮毂键槽侧壁承受扭转剪切应力。常用材料可选45号钢正火处理,轻载场合也可采用Q235或硬质铝合金,齿面根据运行寿命要求可做高频淬火提升耐磨性。长期运行中常见失效形式包括齿面磨损、齿根塑性变形、键槽压溃,设计时在齿数选择上不宜采用过少齿数,小齿数链轮虽然径向尺寸紧凑,但链节啮入时的相对转角大,冲击和磨损都会加剧,这也是选型时需要平衡安装空间与使用寿命的关键点。
