工业传动用短节距滚子链链轮

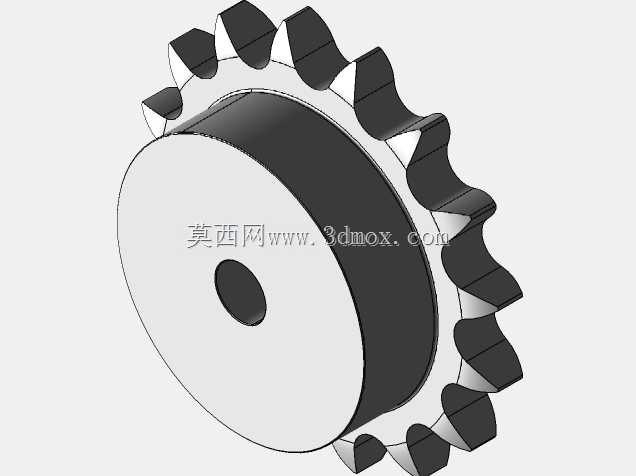

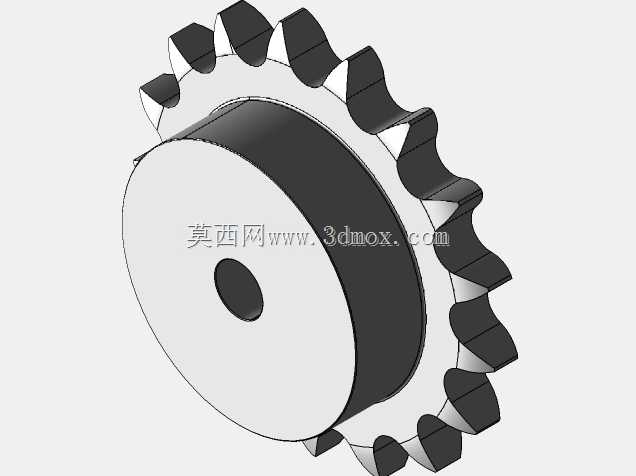

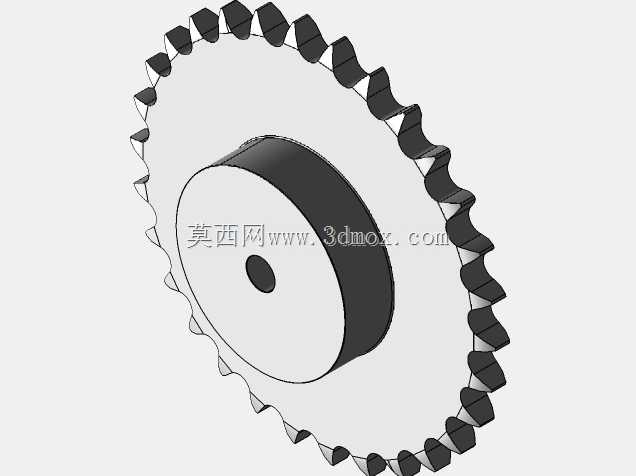

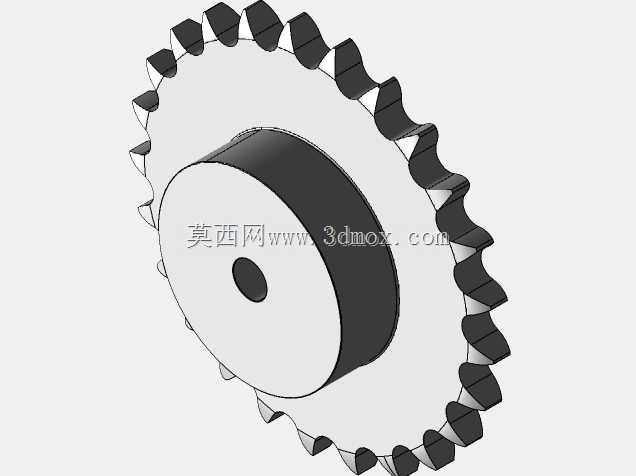

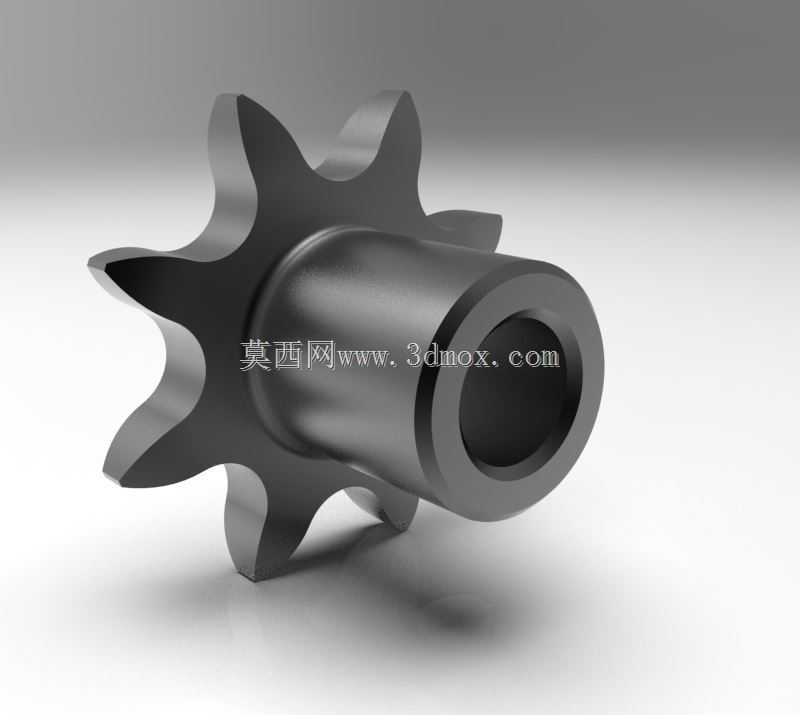

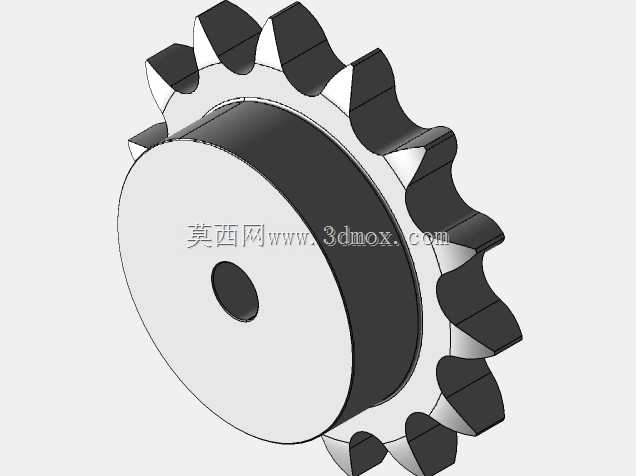

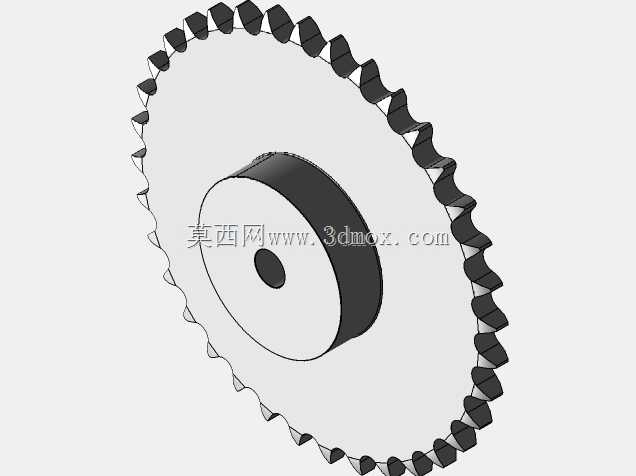

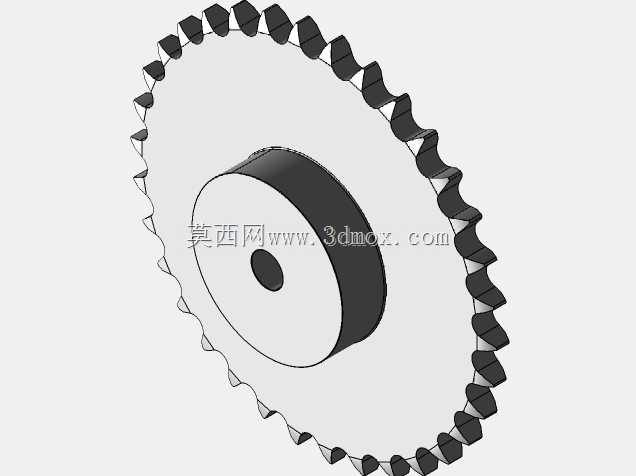

　　链轮是链传动系统里直接与滚子链啮合的核心零件，这一结构采用带同轴轮毂的一体式构型，轮缘沿周向均匀分布链齿，中部延伸出带内孔的圆柱轮毂，主要用于在两根平行轴之间传递旋转动力，常见于输送线、农业机械、包装设备、机床辅机、摩托车与小型动力传输机构中。与带传动相比，链传动不会出现弹性滑动，平均传动比准确，轴向压力小，能在低速重载、粉尘、油污、潮湿等相对恶劣的工况下保持稳定工作；与齿轮传动相比，链传动对中心距的适应范围更大，两轴相距较远时仍可完成动力传递，安装容错空间也更宽裕。

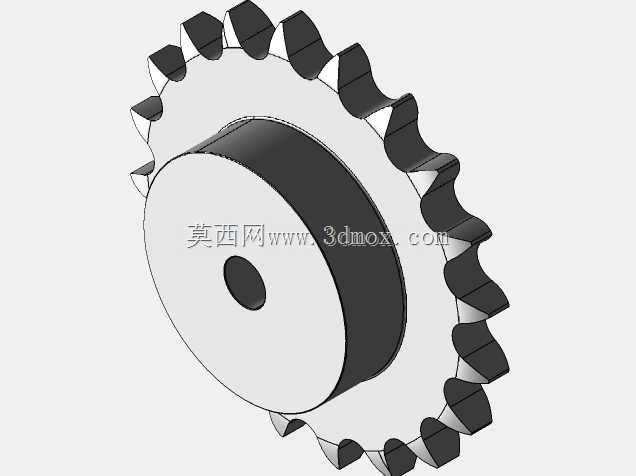

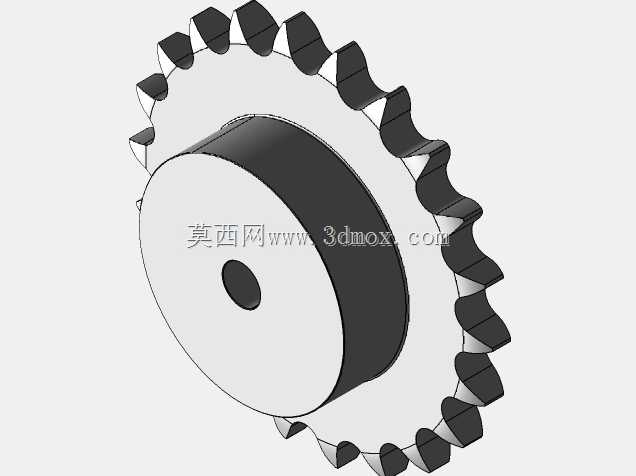

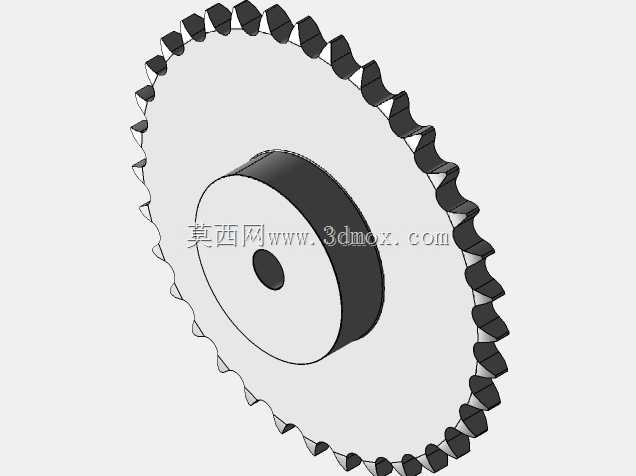

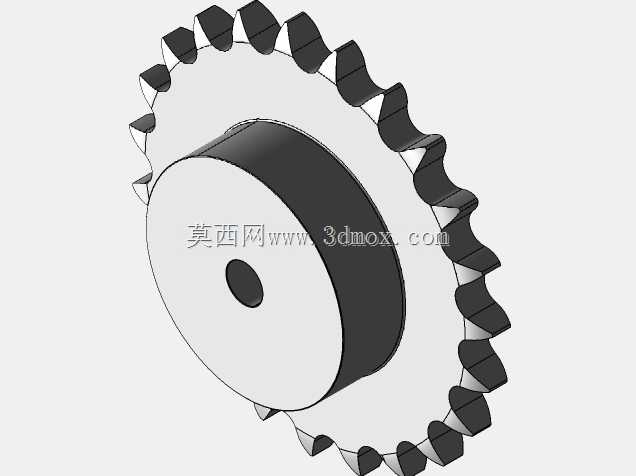

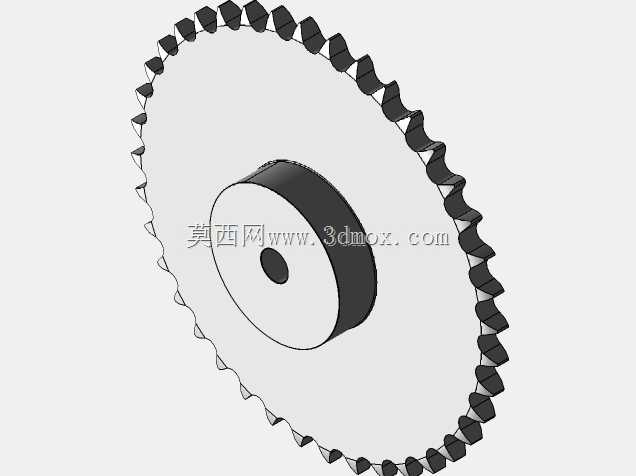

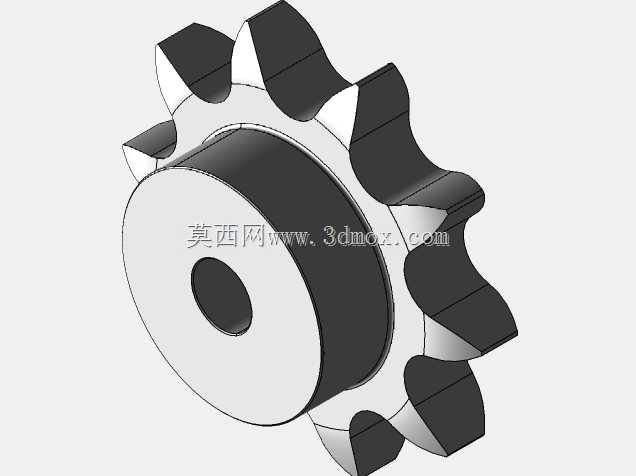

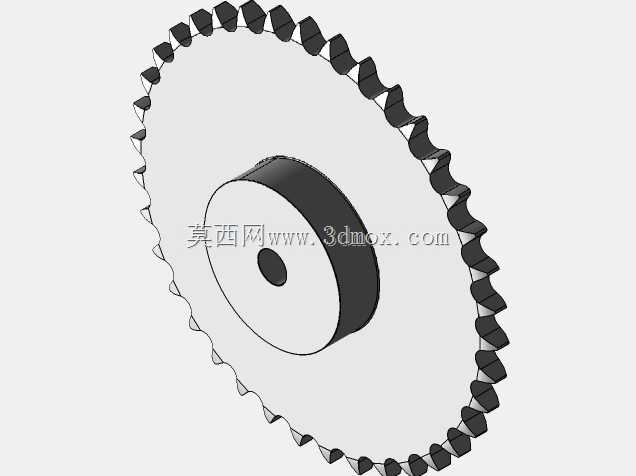

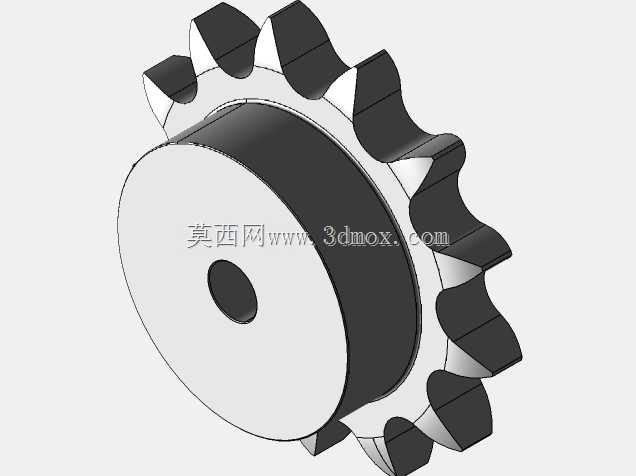

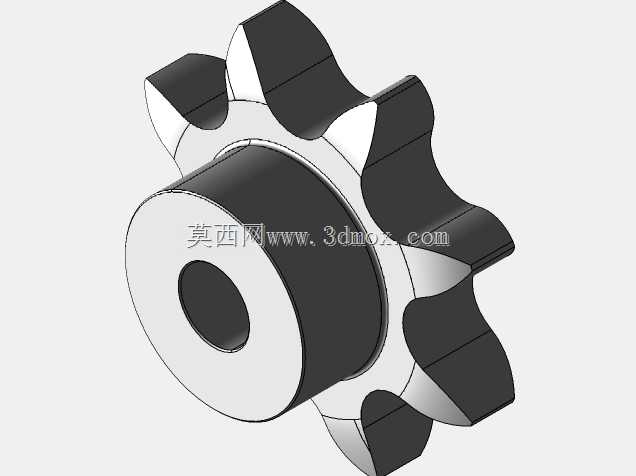

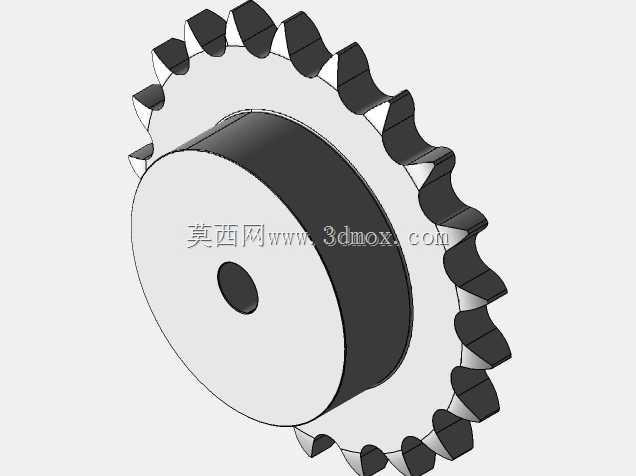

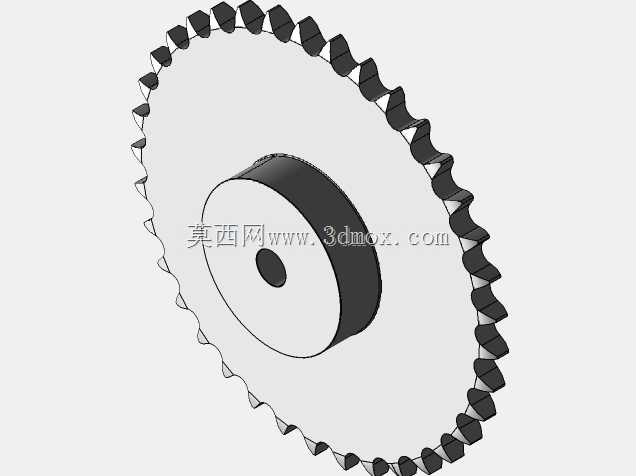

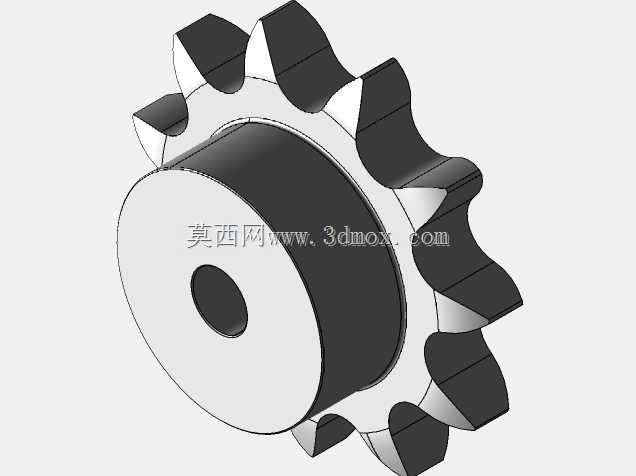

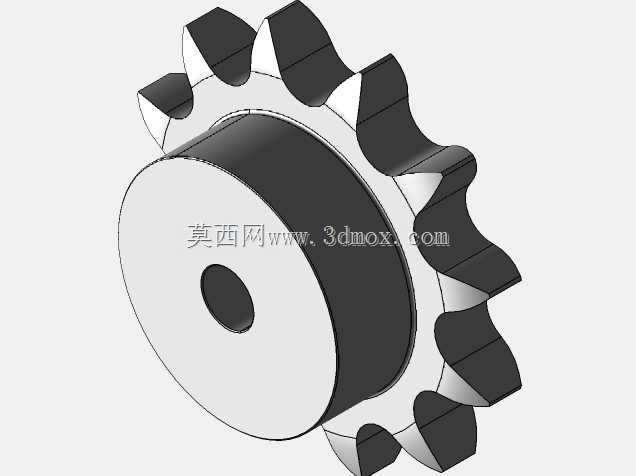

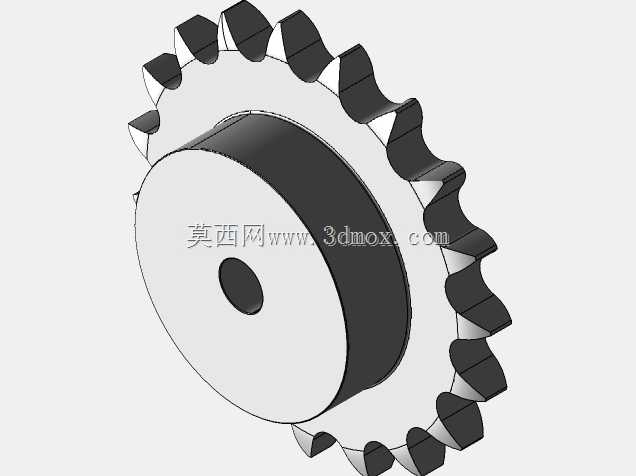

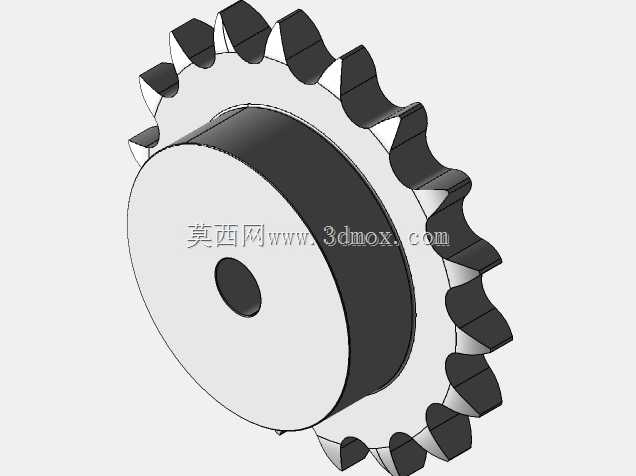

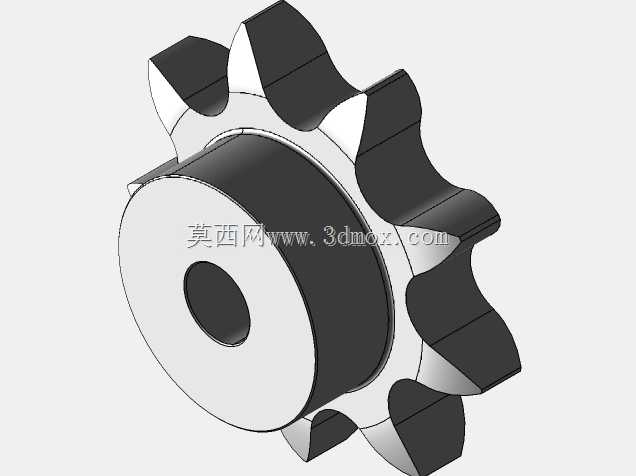

　　从实际使用角度看，链轮的关键并不只是画出一个带齿的轮盘。齿形需要保证滚子能够顺利进入和退出啮合，在链条绕入和绕出过程中减少冲击、卡滞与附加摩擦；齿距必须与所选链条节距严格对应，相邻齿的等分精度会直接影响链条运行时的脉动和噪声。若齿形过尖或节距偏差偏大，链条滚子在啮合瞬间会产生撞击，运行一段时间后出现跳齿、爬齿；若齿根圆弧处理不当，滚子不能平稳落位，还会加剧链条套筒和齿面的局部磨损。模型中轮齿外缘呈现清晰的齿顶与齿根过渡，齿槽轮廓围绕滚子接触关系构建，能够直观反映链齿与链条铰接点之间的配合逻辑。

　　中部轮毂并非单纯的造型延伸，而是承担轴系连接与载荷传递的结构区域。轮毂内孔用于安装传动轴，外圆为链轮提供轴向定位和支撑宽度；轮毂长度需要结合轮毂孔直径、轴的支承方式、键连接或紧定连接形式综合确定。若轮毂过短，链轮在轴上的定位稳定性不足，受链条紧边拉力作用时容易偏摆；若轮毂过长，则会浪费空间并增加重量。对于这类带悬臂轮毂的小规格链轮，设计时通常要关注轮毂端面与机架、轴承、挡圈之间的距离，保证链条运行平面不与相邻部件发生摩擦，同时给装拆和锁紧留出操作空间。

　　链轮的受力特点决定了结构设计不能只关注外观。链条紧边拉力作用在轮缘啮合区，会对轴形成转矩，同时在链轮中心产生径向载荷；轮齿根部承受滚子接触压力和周期性弯曲作用，轮毂与轮缘交接区则存在截面突变带来的应力集中。因此在三维结构处理中，轮齿到轮辐、轮辐到轮毂之间通常需要保留平滑过渡，避免尖锐转角。该模型呈现的是较紧凑的实体轮体结构，适合小尺寸、中等载荷场合；当直径较大时，实际工程中常会改用腹板开孔或辐条式结构，以减轻重量并方便搬运、安装。

　　选型和布置时，首先要确认链条型号、节距、滚子直径、排数以及所需齿数，再根据轴径、转速、传递功率和中心距校核链轮规格。齿数过少会引起链条速度波动和动载荷增大，多边形效应明显；齿数过多则在链条磨损后容易发生跳齿，允许的链条节距伸长量变小。小齿数链轮常用于低速、大扭矩、空间受限的位置，齿数较多的链轮则适合追求平稳运行的高速端。两轮安装时应保证轴线平行、轮齿共面，若链轮平面偏斜，链条会出现侧边磨损、脱链和异常噪声。

　　从安装边界看，链轮轴向位置通常由轴肩、套筒、挡圈或锁紧件确定，径向通过孔轴配合传递转矩；采用键连接时，键槽方向、宽度和深度需要与轴系设计一致。若设备需要频繁调整张紧，机架上常设置腰形槽或张紧轮，通过改变中心距补偿链条磨损后的伸长。链轮外圆、齿顶圆、轮毂外径和端面之间的尺寸关系，会影响护罩设计和安全距离；在外露传动部位，还需围绕齿顶圆和链条松边设置防护罩，避免人员接触或异物卷入。

　　三维建模时，应先依据链条参数建立单个齿槽的准确轮廓，再通过圆周阵列形成完整轮齿；轮毂内孔、端面、倒角和过渡圆角需要同步表达，以便后续进行干涉检查、工程图绘制和加工工艺规划。齿面热处理、材料选择、节距精度和轴向跳动，都是实物制造中决定寿命的重要因素。通过该结构可以清楚看到链传动件从啮合齿形、轮毂连接到安装空间的完整设计关系，为输送设备和一般机械传动系统的结构布置提供直接参考。
