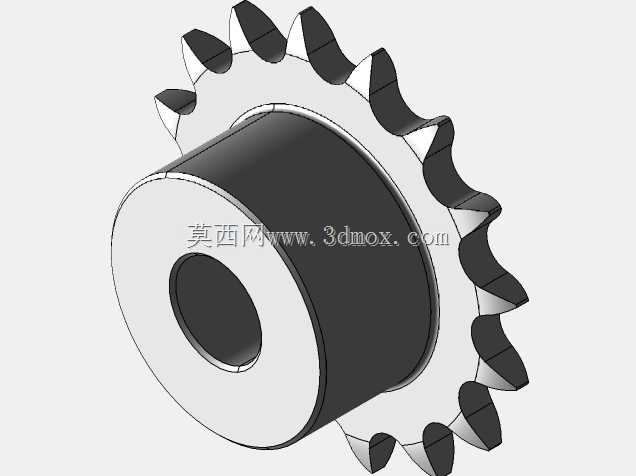

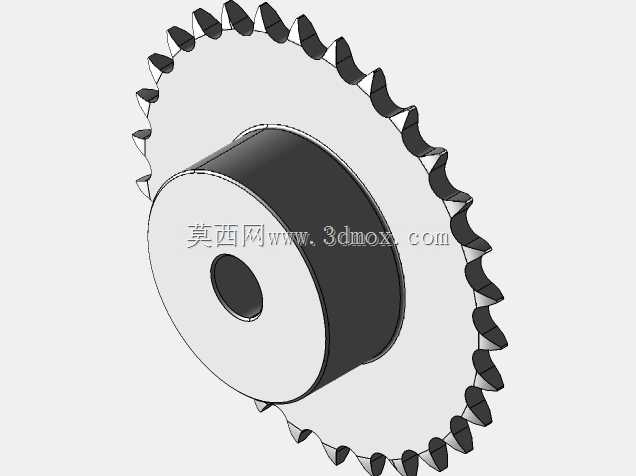

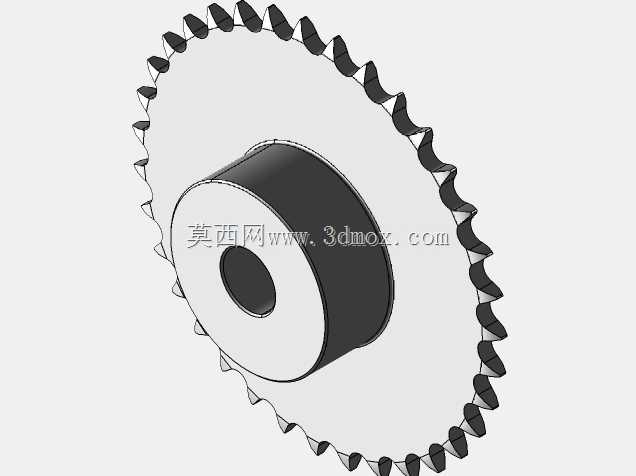

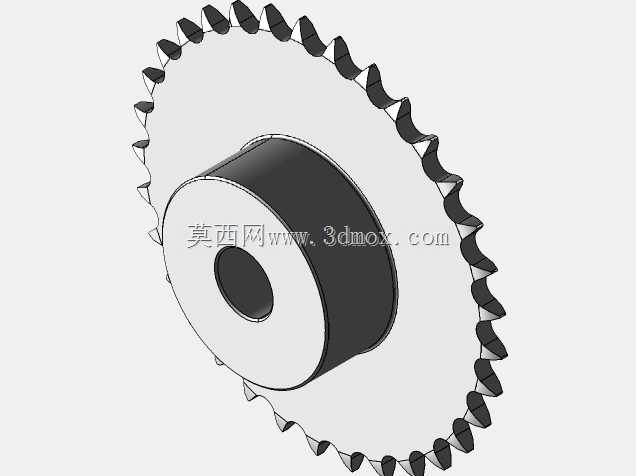

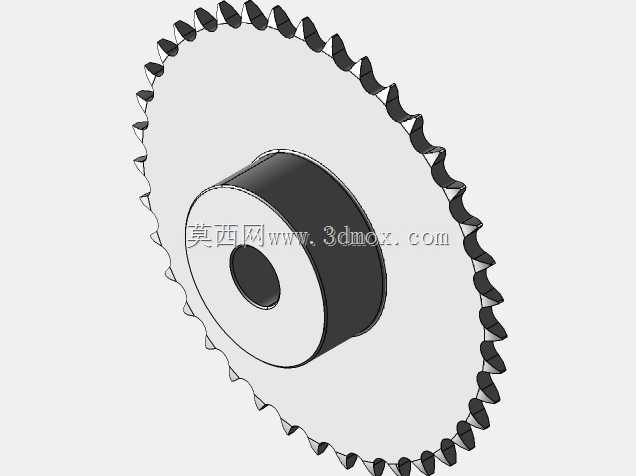

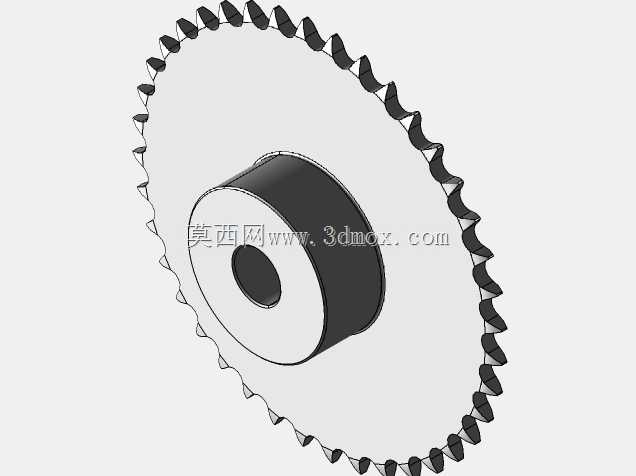

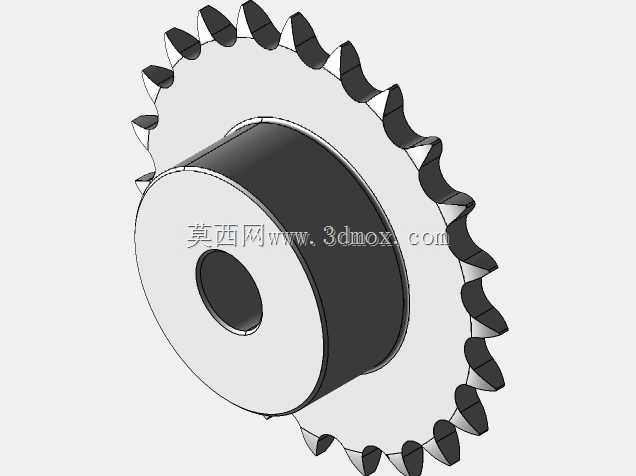

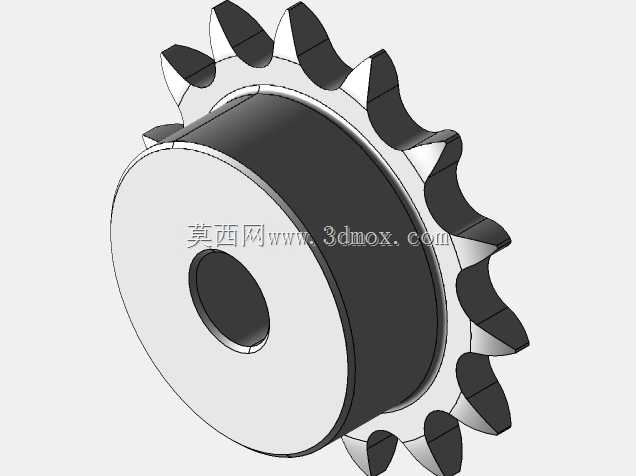

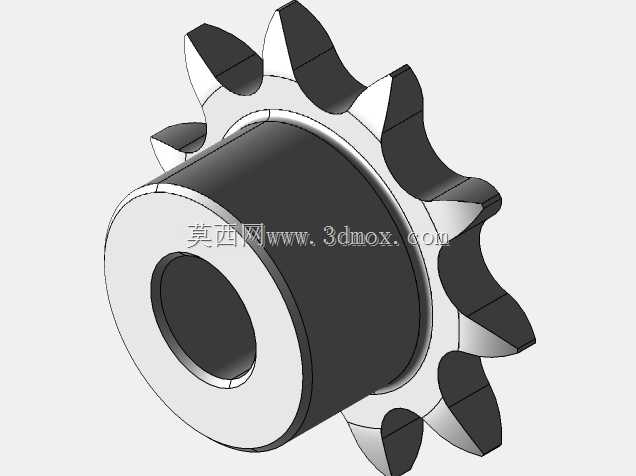

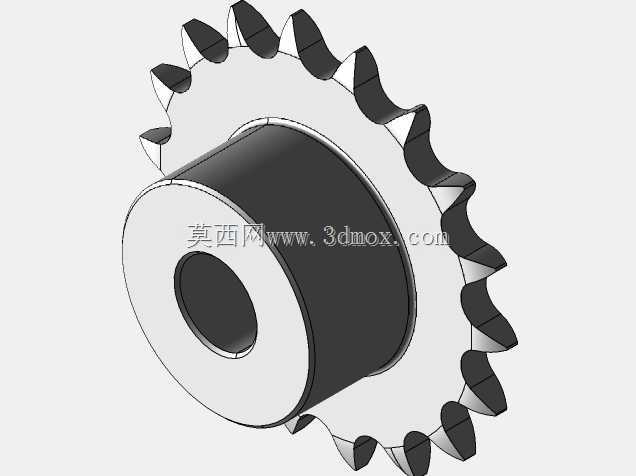

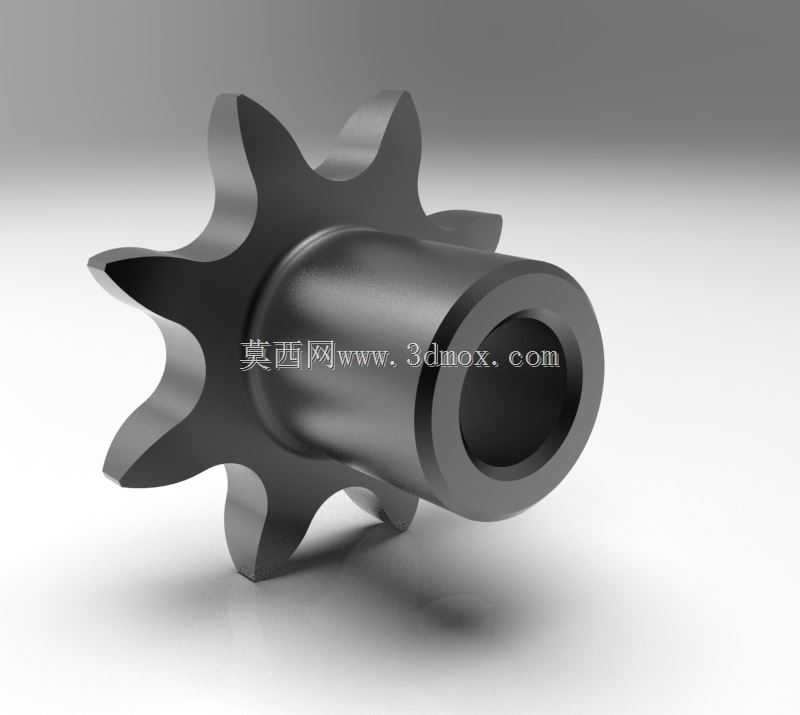

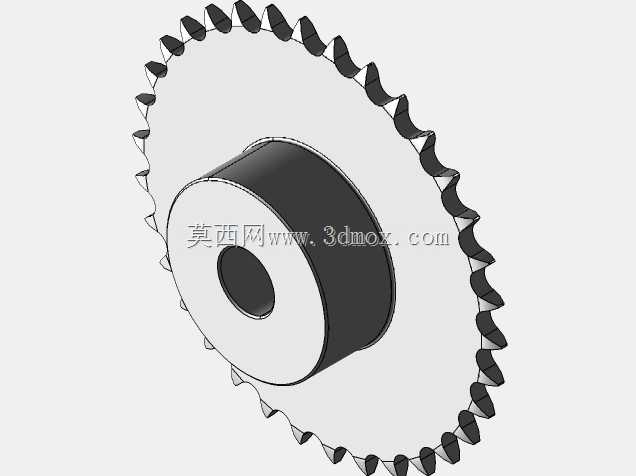

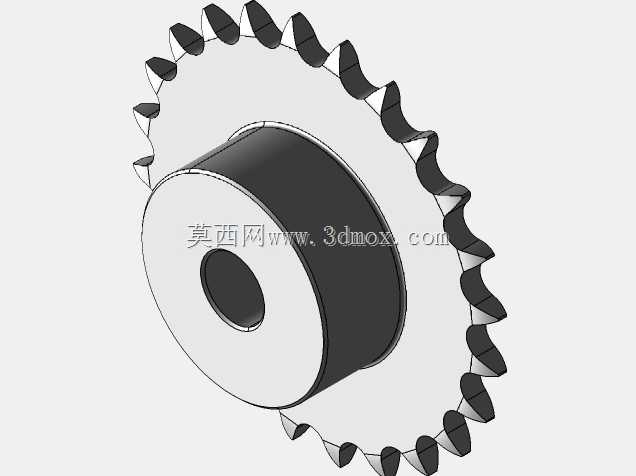

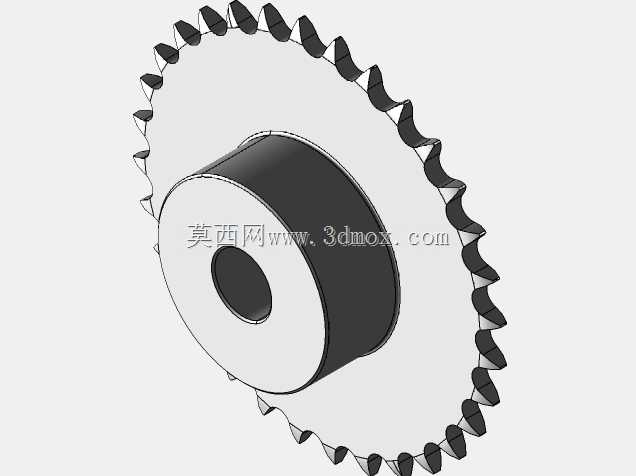

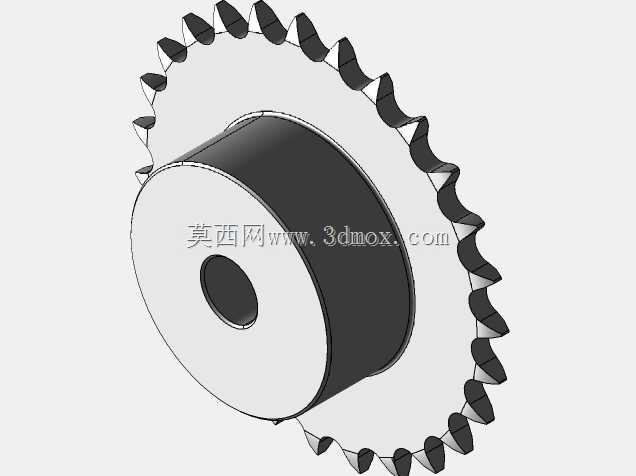

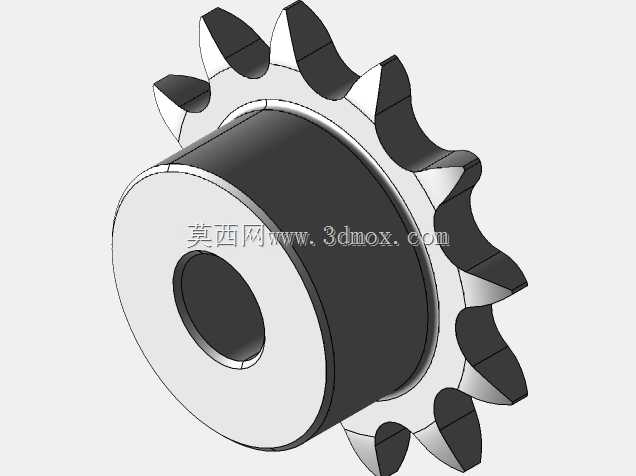

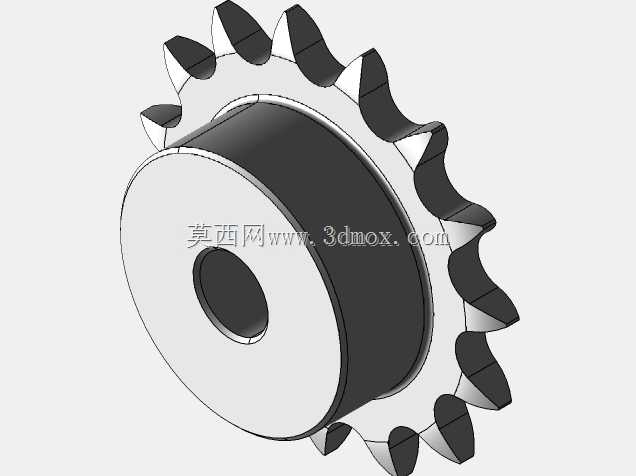

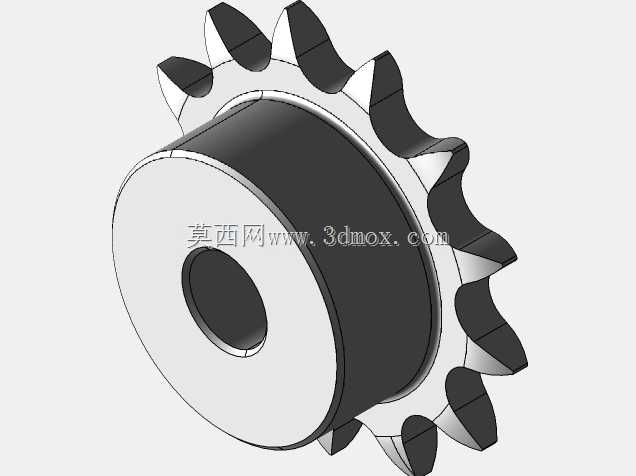

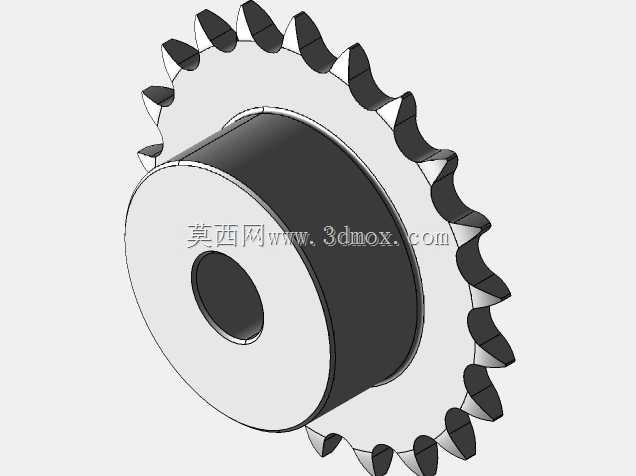

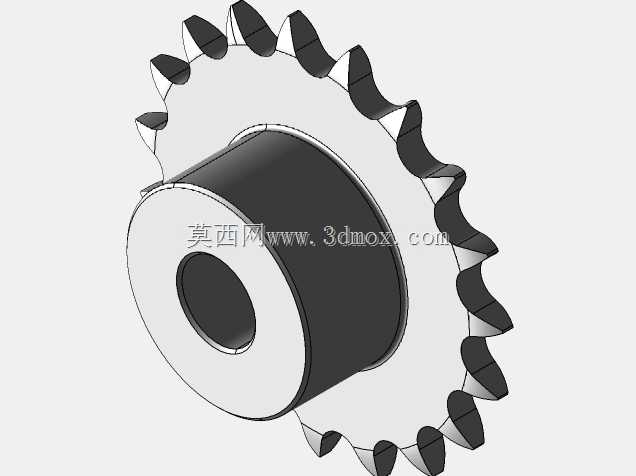

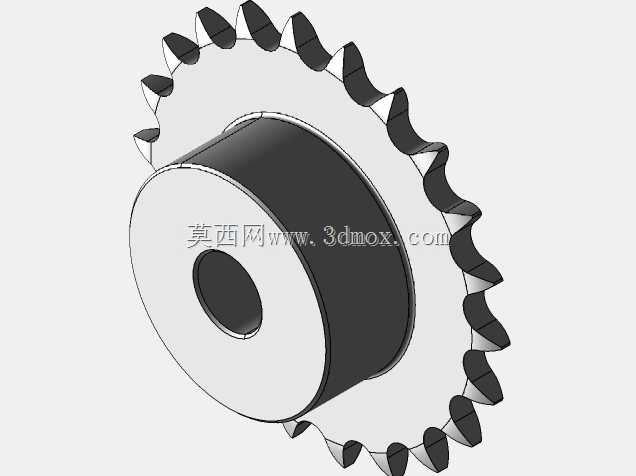

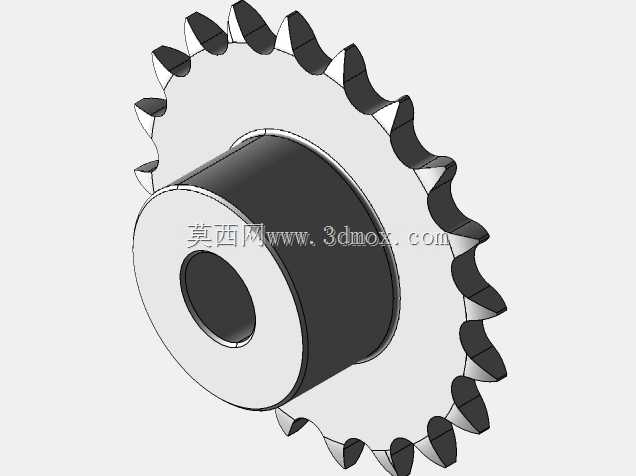

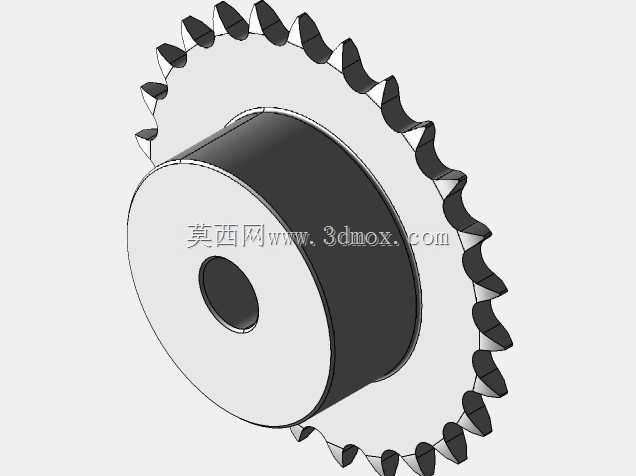

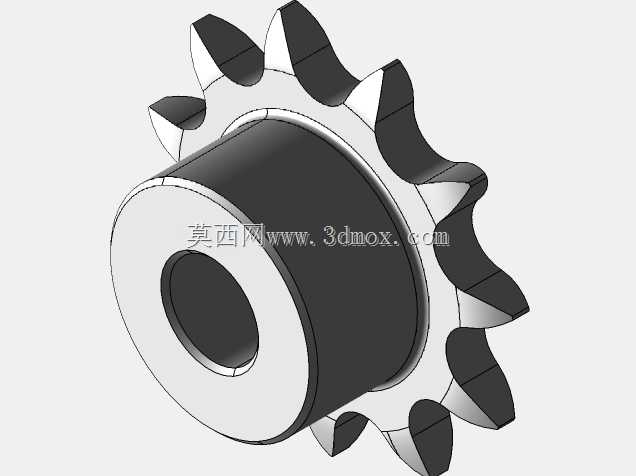

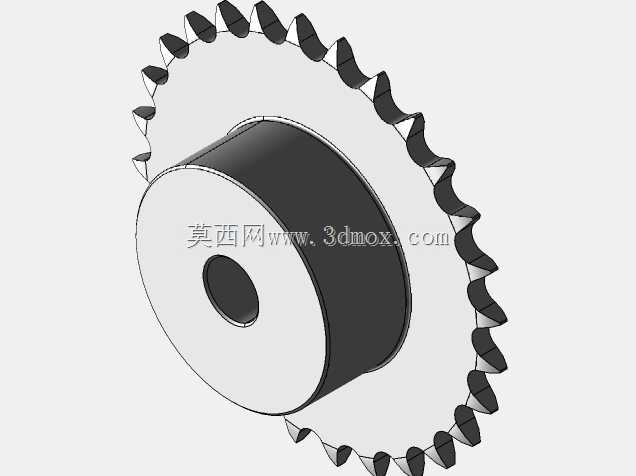

符合DIN8187标准的04-1型传动链轮结构

　　在各类链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、结构强度、安装适配性直接决定整套传动机构的运行寿命与传动效率，这款适配DIN8187标准04-1规格链条的链轮，是针对中小载荷、紧凑安装空间的传动场景开发的结构件，日常在轻工输送线、小型自动化设备动力传输、农机辅助传动机构、摩托车发动机正时传动、包装设备进给机构中都能见到同规格产品的应用。从实际工程使用的角度看，这类带一体式轮毂的链轮，和分体式片轮相比，省去了额外加工轮毂、配装定位的工序，轴孔直接和传动轴配合，靠键槽传递扭矩，安装时的同轴度更容易保证，在转速不超过1500rpm、传动功率在3kW以内的工况下，整体结构的稳定性比拼接式链轮更有优势。

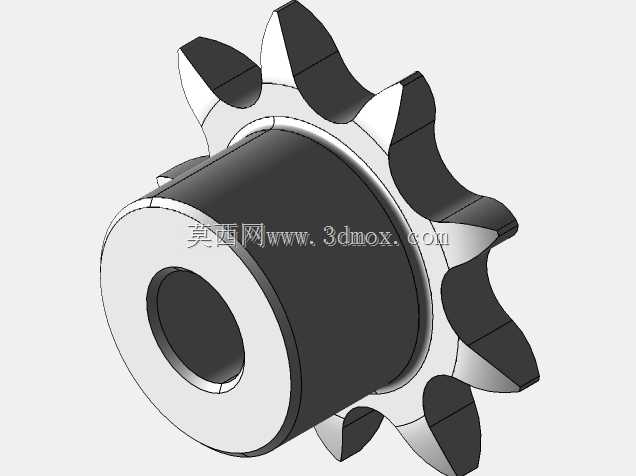

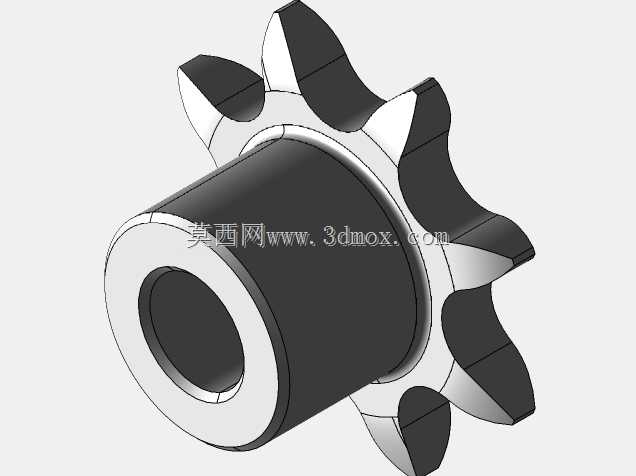

　　设计这类链轮的时候，首先要匹配对应链条的节距、滚子外径参数，齿形的加工公差必须严格贴合标准要求，齿沟圆弧半径要和链条滚子的半径做适配，保证啮合时滚子能顺利落进齿沟，不会出现卡滞、咬链的情况，同时齿顶的形状要做合理修形，避免链条在啮入啮出的过程中出现过度的冲击磨损，很多新手建模的时候容易忽略齿侧间隙的预留，实际装配后就会出现链条转动卡涩、运行噪音大的问题，甚至会在负载启动时把齿掰断。这款链轮采用的是单侧凸台轮毂的结构，轮毂的长度是根据轴的配合长度设计的，足够的轮毂长度能保证轴和孔的配合接触面积，避免运行过程中出现链轮偏摆，轴孔的公差一般选H7级，和k6公差的传动轴做过渡配合，既保证装配时的同轴度，也方便后期维护拆卸，

　　轮毂上预留的键槽位置要和齿形做相位对正，保证传动时的受力均匀，不会出现单齿过载的情况。从安装边界来看，这类链轮的齿顶圆直径是根据齿数和链条节距计算得出的，设计安装空间的时候，要在齿顶圆外侧预留至少5mm的安全间隙，避免运行过程中和周边的护罩、机架结构发生剐蹭，同时要保证链轮的安装端面和传动轴的垂直度，误差不能超过0.1mm/100mm，否则会出现链条单侧磨损、跳齿的问题。实际使用中，这类链轮的材质一般选45号钢做调质处理，齿面如果是在高负载、高转速场景使用还会做高频淬火，硬度达到HRC40-45就能满足大部分工况的耐磨要求，如果是在腐蚀环境下使用，也可以换成不锈钢材质加工。建模的时候要注意，齿形的参数不能随意修改，

　　必须严格对应DIN8187标准里的04-1链条参数，包括齿沟角、齿面工作段长度、齿顶圆弧这些细节，都要按照标准公式计算生成，不能只做个近似的齿形，否则3D打印或者机加工出来的零件，和标准链条啮合的时候会出现配合问题，要么装不上，要么装上之后转不动。另外，轮毂端面的倒角、轴孔两端的倒角这些细节结构也不能省略，这些工艺结构虽然不影响传动功能，但实际装配的时候能大幅提升装配效率，避免锐边划伤操作人员或者损坏密封件。在链传动系统的布局中，这类小齿数链轮一般作为主动轮使用，和大齿数的从动轮配合实现减速传动，传动比的选择一般不超过6:1，中心距要控制在链条节距的30-50倍之间，保证链条有合适的张紧度，太松容易跳齿，太紧会加剧轴和轴承的负载，加速链轮和链条的磨损。很多设计人员在选型的时候只关注齿数和节距，忽略了轮毂长度和轴孔直径的匹配，导致买回来的链轮还要二次加工，既浪费成本也影响零件的结构强度，这款一体式轮毂的链轮在建模的时候就把常规的轴孔尺寸、键槽规格做了参数化预留，设计人员可以根据自己的传动轴尺寸直接修改参数，不用重新绘制齿形，能大幅缩短设计周期。
