德标短节距滚子链传动链轮结构

　　这类链轮主要用于短节距滚子链的开式或半封闭传动场合，常见于输送线端部张紧轴、小型包装设备分度机构、农机喂入装置、工装夹具推送机构以及低速重载的辅助传动单元。它不是单纯把齿形画成星形即可投入使用的零件，真正决定运行质量的是齿圈与套筒滚子之间的啮合关系、轮毂与轴系的连接边界，以及链条在进入和脱离啮合时能否保持平顺。

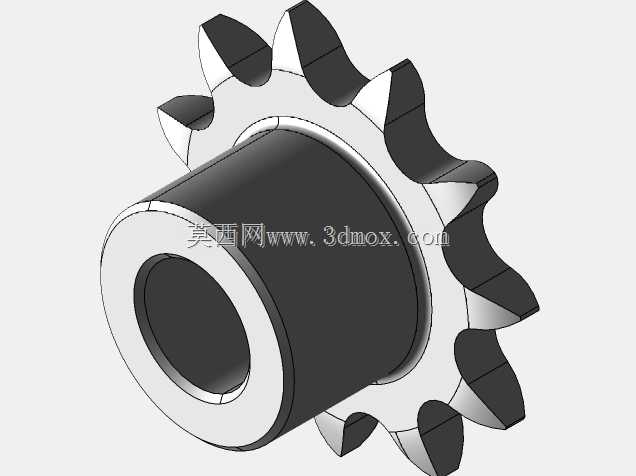

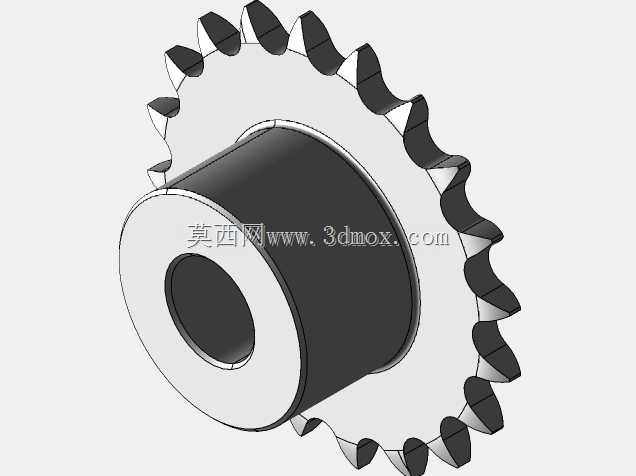

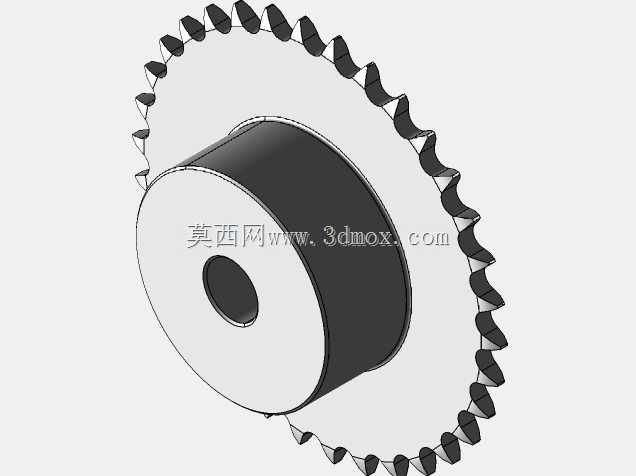

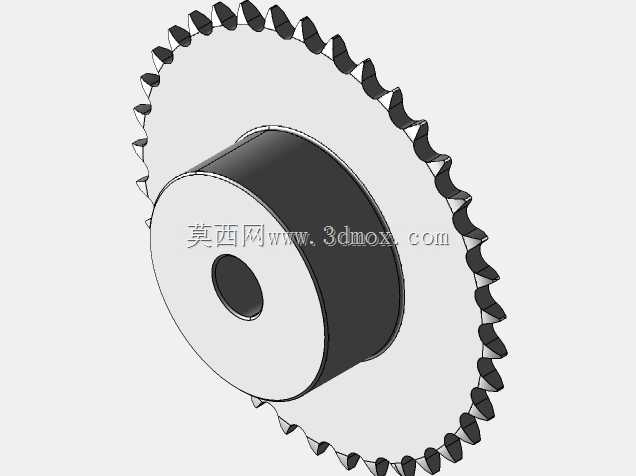

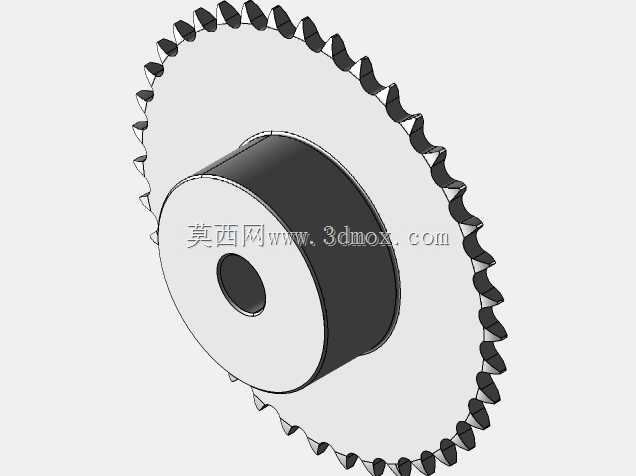

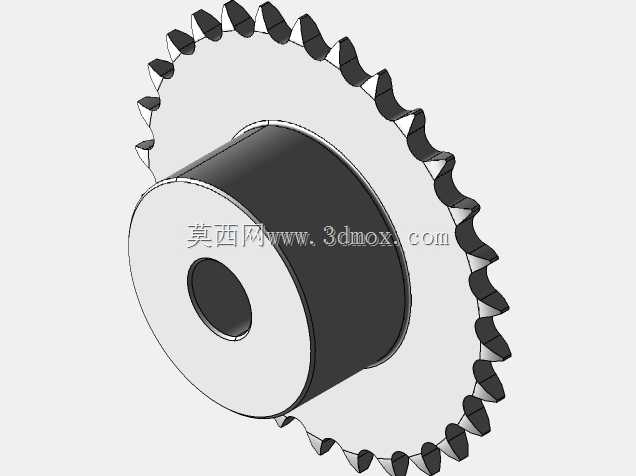

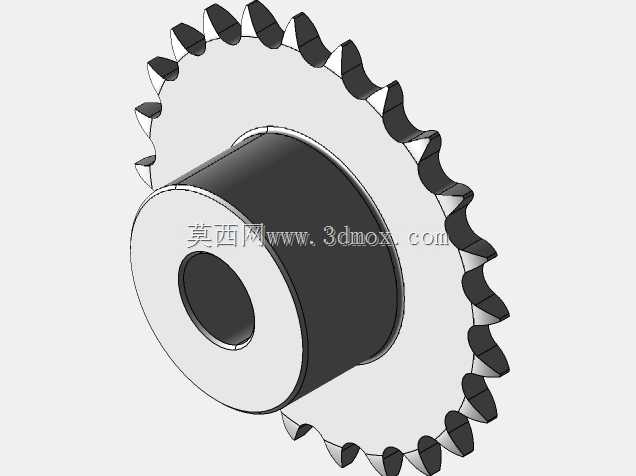

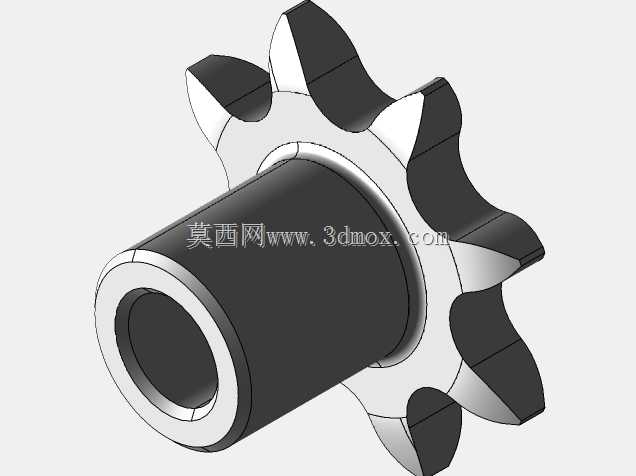

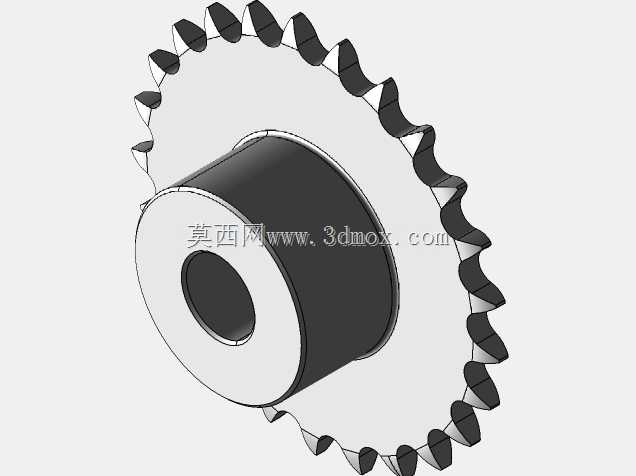

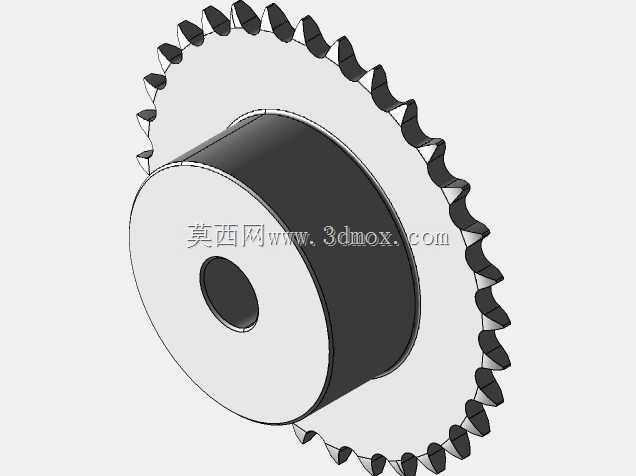

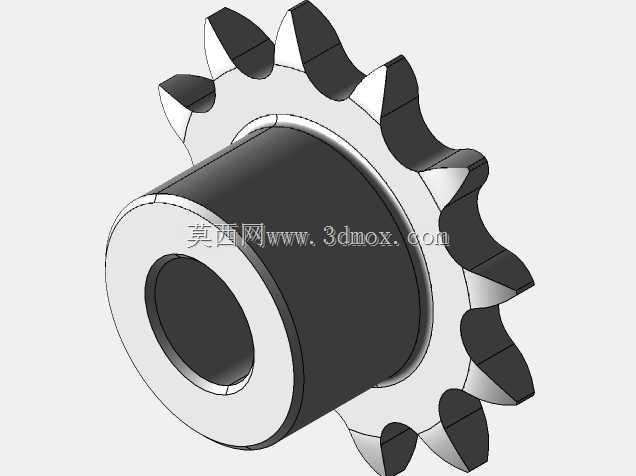

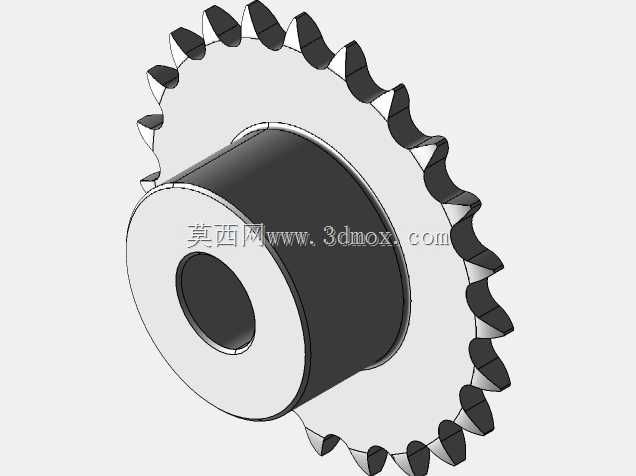

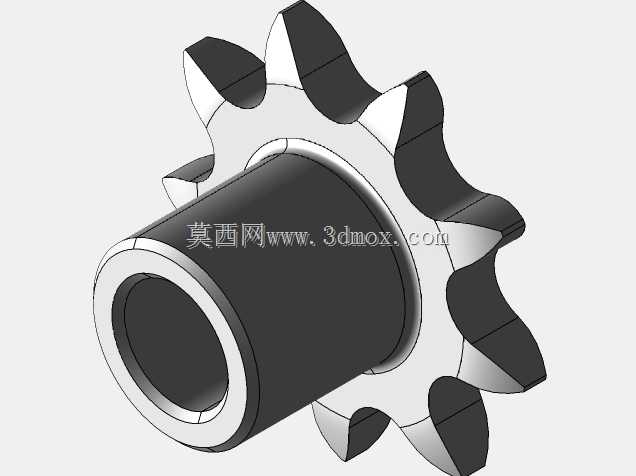

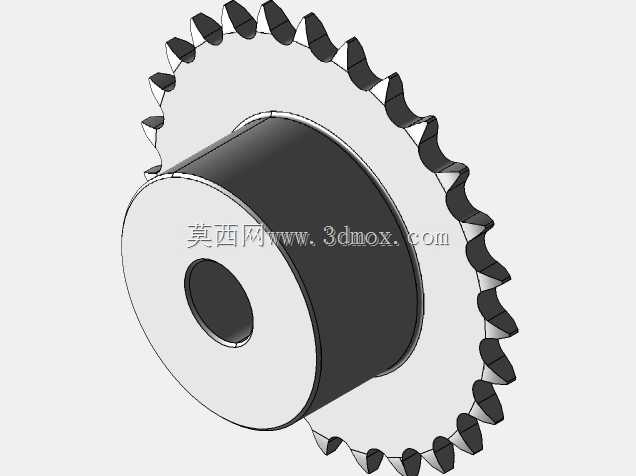

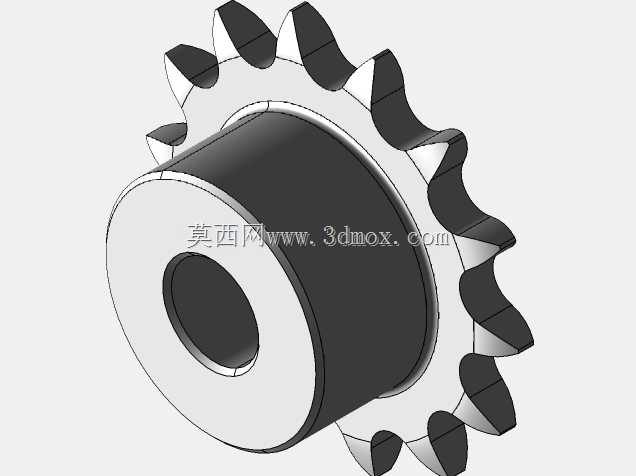

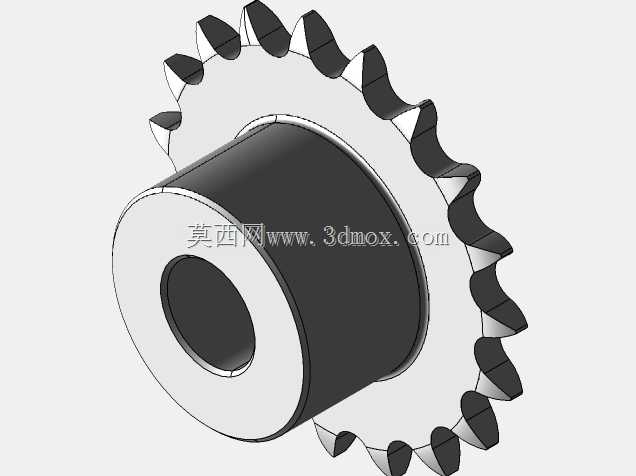

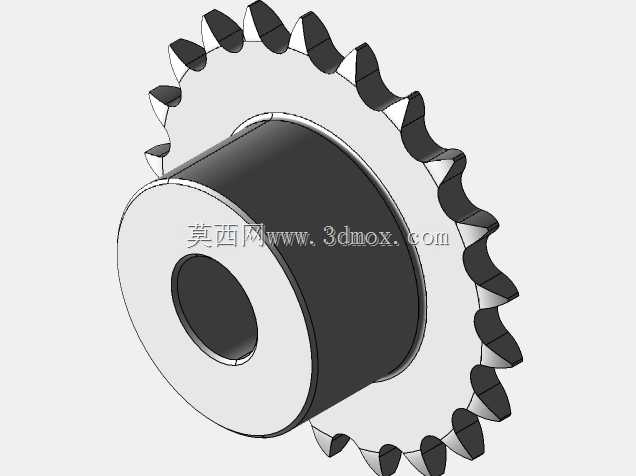

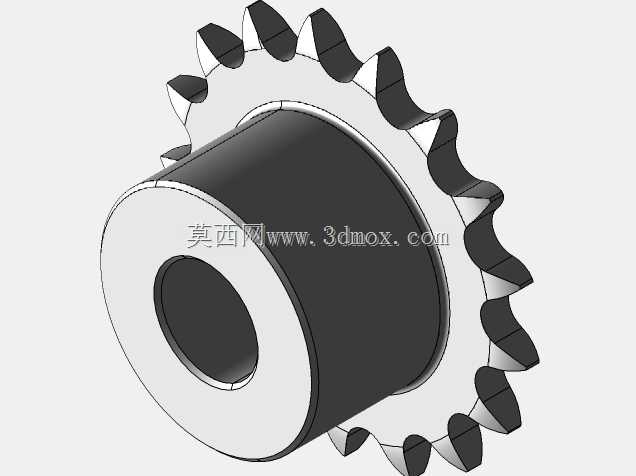

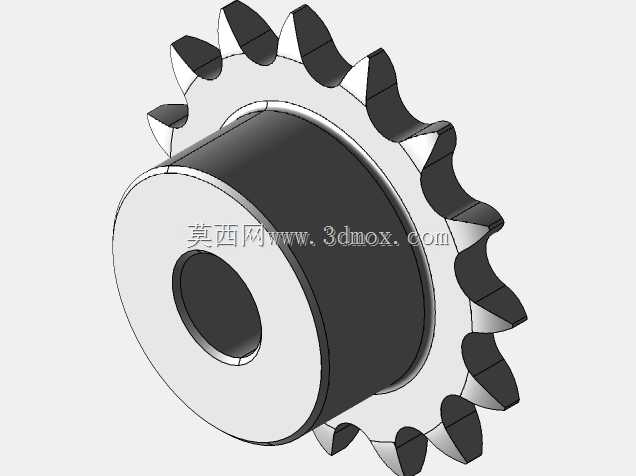

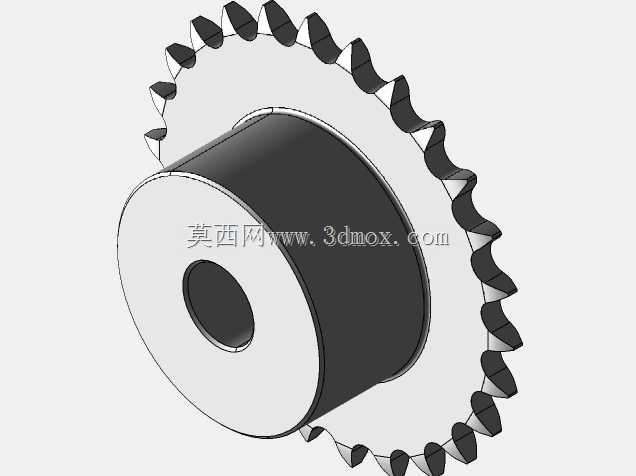

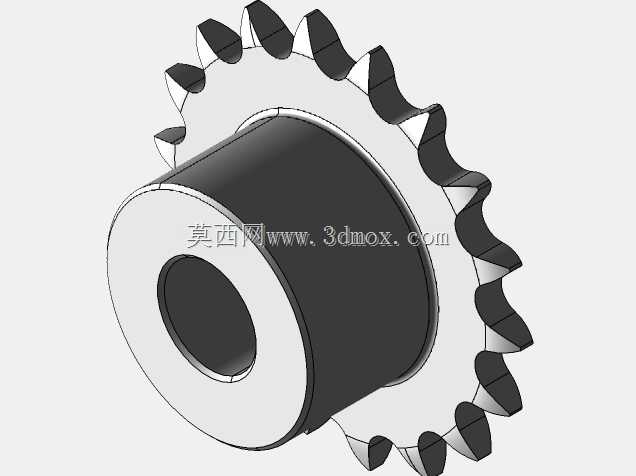

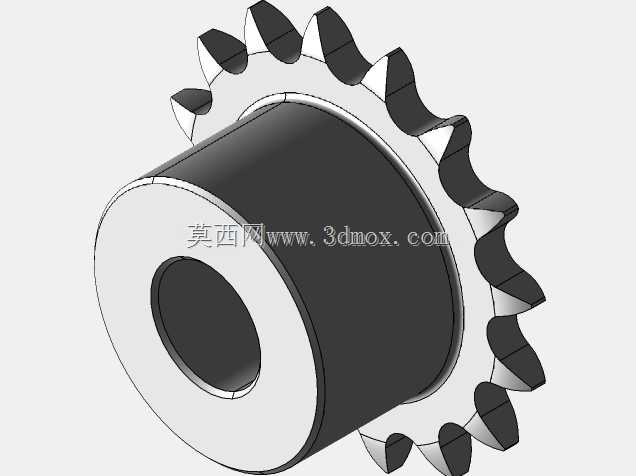

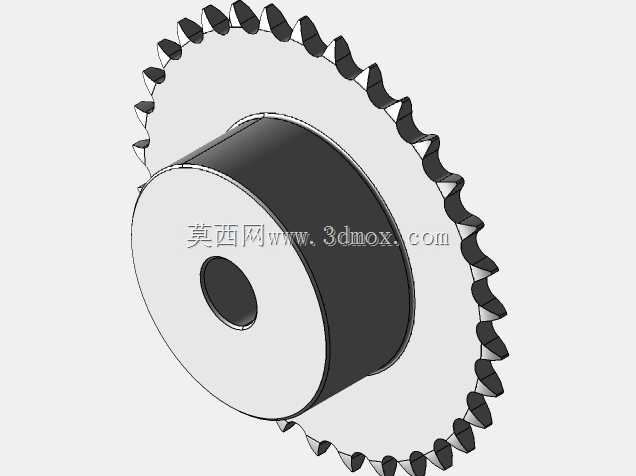

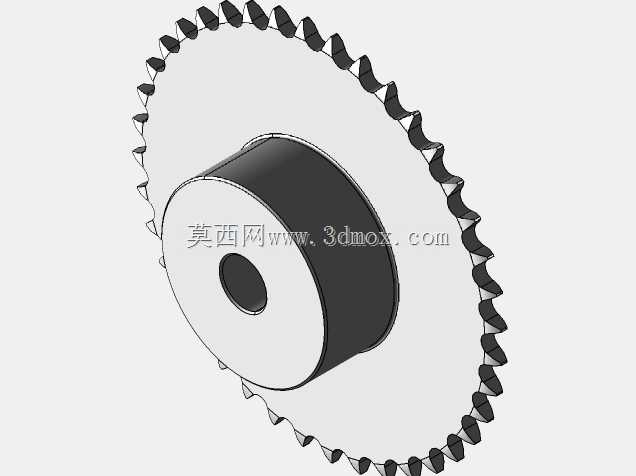

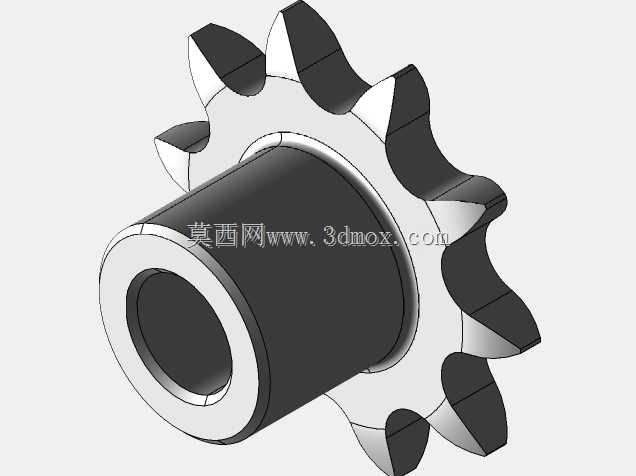

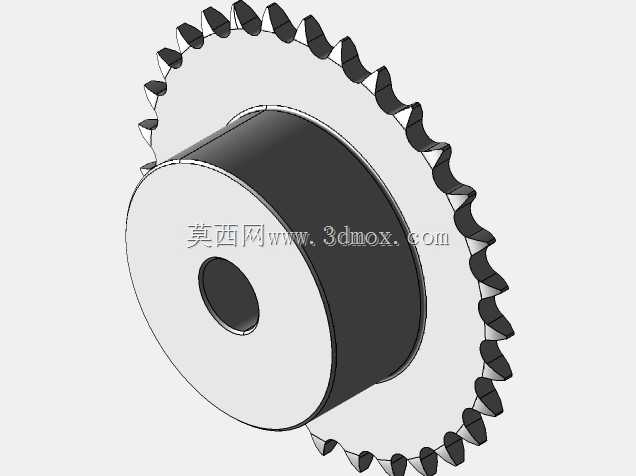

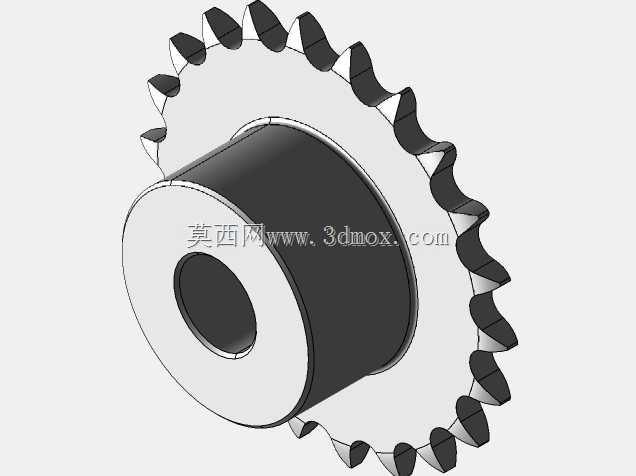

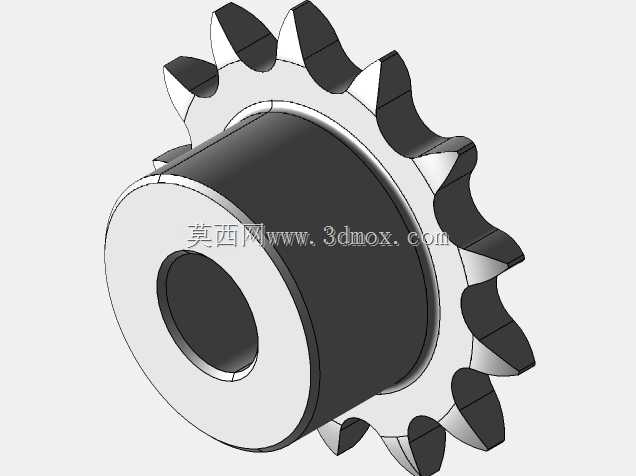

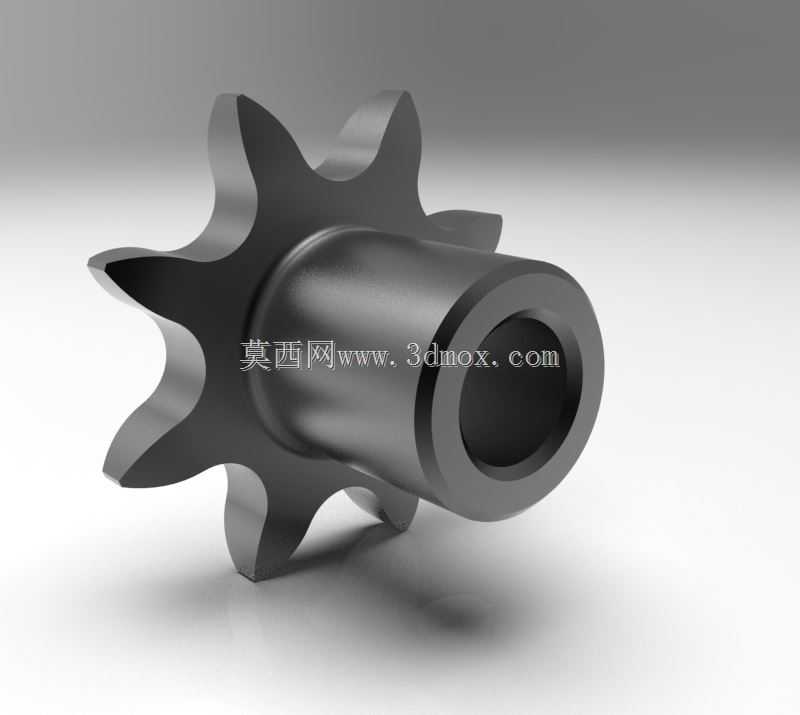

　　从结构上看，该件采用带单侧延伸轮毂的整体式布置，齿圈位于轮毂一端，轴孔沿轮毂中心贯通。这样的外形适合安装在轴端或靠近轴承座的位置，轮毂长度为键连接或紧定螺钉固定提供了足够支承面，也能减小链轮受链条拉力时对轴产生的附加弯矩。齿圈外缘按链条节距布置多个工作齿，齿槽底部需要容纳滚子，齿侧则在链条啮入时承担导向和接触。运行中，并非所有齿同时传递载荷，通常只有进入啮合区的若干齿与链条滚子接触，因此齿形过渡、槽底圆弧和齿顶修形都会影响冲击、噪声和磨损。

　　建模时应先确定链条规格、节距、滚子直径、排数和齿数，再围绕分度圆建立齿槽阵列。链轮的分度圆并不等同于外圆，齿顶圆、根圆和量柱测量尺寸需要相互协调；若只按视觉效果拉伸齿片，装配后容易出现链条卡滞、滚子爬齿或节距累积误差放大的问题。齿槽两侧宜保留合理间隙，使滚子在受拉进入齿槽时能够自行找正，同时不能让间隙大到链条在换向时产生明显拍击。根圆附近应避免尖角，热处理或实际加工中尖角处容易形成应力集中，长期承受脉动载荷后可能出现齿根裂纹。

　　轴孔区域是安装边界的核心。贯通孔用于穿轴，孔壁可根据载荷情况设计键槽、顶丝孔或与胀套配合的光孔。若设备启停频繁、冲击较大，单靠侧面紧定螺钉往往不足以约束周向转动，应优先采用平键连接，并校核键侧挤压和轮毂壁厚。轮毂外圆与齿圈之间的过渡不宜突然收窄，因为链条拉力作用在齿圈上，会通过腹板传到轮毂，过渡圆角能够改善力流路径。对于小尺寸链轮，腹板可直接做成实体；若追求轻量化，也可在不削弱齿根支承和轮毂刚度的前提下设置均匀减重孔，但孔边应离开齿根圆和轮毂外圆足够距离。

　　实际选型时，齿数过少会让链条多边形效应更明显，传动速度波动、动载荷和噪声都会增加；齿数过多则在链条磨损伸长后更容易发生跳齿。该类小齿数链轮更适合低速、间歇或空间受限的传动位置，布置时应保证两轴平行，链轮中平面与链条运行平面重合，偏斜会使滚子与齿侧局部接触，造成单侧磨损。中心距也要留出张紧调节量，链条在磨损后节距变长，过紧会增大轴承负荷，过松则在松边产生抖动。若用于输送设备，链轮常与导轨、张紧轮和托板配合，齿圈端面要考虑链条轴向游隙，不能让链板摩擦轮毂侧面。

　　加工层面，齿形可采用滚齿、铣齿或线切割成形，轴孔和端面通常一次装夹加工以保证同轴度。齿面经过淬火或渗碳处理后，耐磨性会明显提高，但热处理变形需要在精加工前预留余量。轮毂端面应与轴肩或定位套贴合，安装后用手转动检查齿槽与链条滚子的啮合位置，重点观察啮入点是否有顶撞、脱离点是否有拖链。三维建模中把齿槽、轴孔、键槽、轮毂过渡和端面倒角完整表达出来，才能为后续工程图、加工校核和设备装配提供可靠依据。
