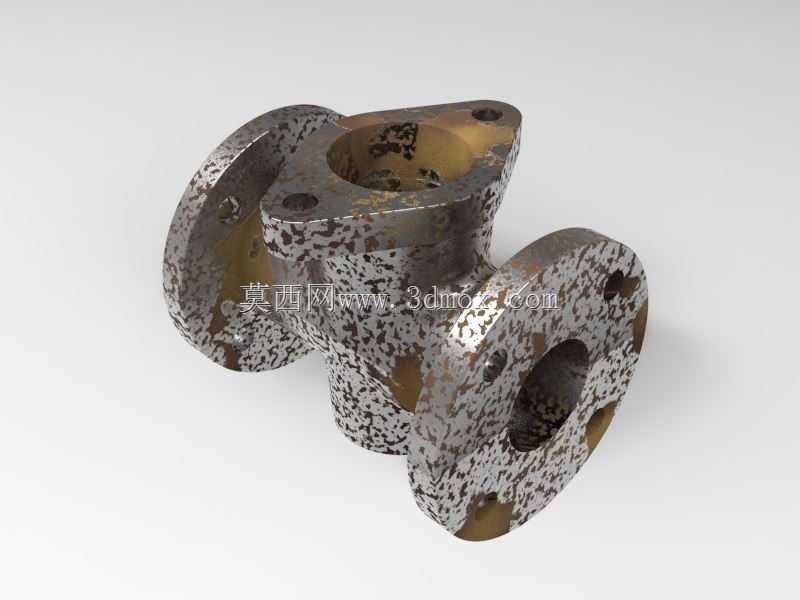

三向法兰式流体管路转接阀体

　　这款三向法兰式管路转接阀体，是流体输送系统里承担介质分流、合流与流向切换的核心承压构件，在市政给排水管网、化工物料输送管线、暖通空调循环水系统、小型工艺试验台架中都有广泛的适配场景。不同于常规两通直通阀体，该结构在三个正交方向均设置了带安装孔的法兰对接端，可同时对接三路管线，无需额外加装三通接头与配对法兰，能有效减少管路连接点的泄漏风险，也让紧凑空间内的管线布局更加简洁。

　　从实际装配边界来看，三个法兰端的端面均加工有均匀分布的螺栓过孔，孔位按照常规低压管路法兰的孔距规范排布，现场安装时可直接与同通径的标准管路法兰配对，穿入螺栓后压紧密封垫片即可完成对接，不需要额外定制转接配件。阀体内部的流道在三个接口交汇处做了圆滑过渡处理，没有突兀的直角台阶，介质流经交汇区域时不会形成强烈的湍流涡旋，既能降低管路的压力损失，也能减少含颗粒物料在流道拐角处的淤积，在输送清水、低粘度油品、常温无强腐蚀化工介质时都能保持稳定的通流能力。

　　结构设计阶段首先要考量的是承压壳体的壁厚分布，三个法兰对接位置是螺栓预紧力的直接作用区域，法兰盘的厚度要足够抵消螺栓压紧时的弯曲变形，避免法兰面翘曲导致密封垫片压合不均出现渗漏；阀体中部的交汇腔体是介质压力直接作用的区域，壁厚按照公称压力对应的壳体强度要求做了补强，腔体外部的过渡曲面采用渐变壁厚设计，既不会因为局部壁厚过薄在水压试验时出现鼓胀变形，也不会因为壁厚冗余过大造成整体重量超标、材料浪费。

　　外形上三个法兰端分别朝向不同的空间方向，安装时可以根据现场管线的走向选择任意一个接口作为介质入口，剩余两个接口作为分流出口，也可以将两个接口作为入口完成两路介质的合流输送，适配不同的管路工艺需求。法兰端面上的密封面采用平面突面结构，适配常用的橡胶石棉垫、丁腈橡胶垫、聚四氟乙烯垫片，密封面的平面度在加工时需要严格控制，若表面存在划痕或者翘曲，压紧垫片后会出现密封间隙，承压运行时很容易出现介质渗漏。

　　在设备配套场景中，这类三通阀体常安装在楼宇空调水系统的分集水器旁，用来接出旁通管路与压差控制阀；在小型化工配料生产线中，可用来对接两路原料进料管与一路出料管，配合阀门完成不同原料的配比输送；在户外临时供水管网里，该结构可以快速分出两路供水支路，减少现场焊接三通的作业量，提升管路铺设效率。建模过程中需要重点核对三个法兰端的孔位相位关系，保证三个对接面的螺栓孔不会出现位置干涉，装配时螺栓可以从外侧顺利穿入；内部流道的曲面要和三个接口的内孔平滑衔接，避免建模时出现实体缝隙或者流道残留凸起，后续做流体仿真分析时才能准确得到流场分布与压力损失数据。阀体外部的非加工面保留铸造圆角，所有尖角位置都做了圆弧过渡，既可以消除铸造时的应力集中，也能避免搬运安装过程中尖锐边角划伤施工人员。整体结构没有复杂的活动配合部件，作为固定式管路转接构件，长期运行时几乎不需要额外维护，只要在安装时保证法兰螺栓按对角顺序均匀拧紧，按照管路压力等级定期检查密封面状态，就能满足长周期稳定运行的使用要求。
