笼式防护球面截流小型球阀结构

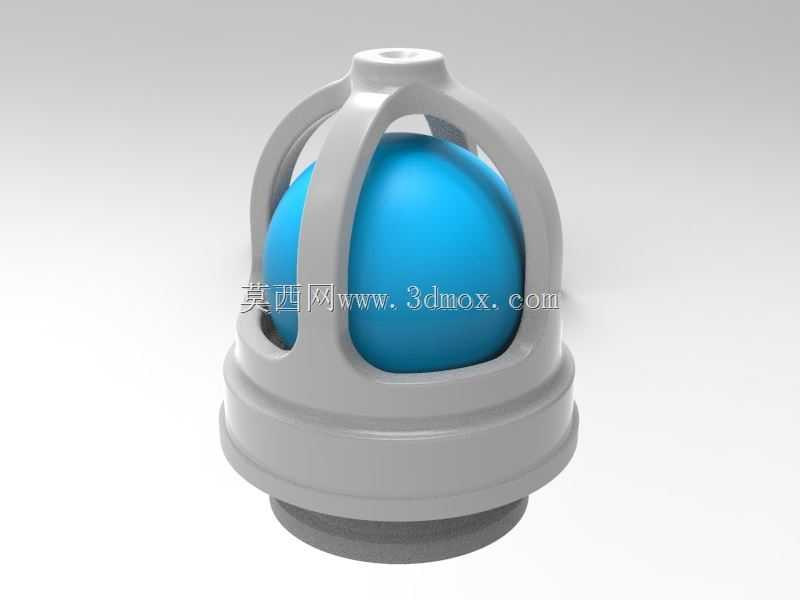

　　这套小型球面截流构件的建模重点不在复杂曲面堆砌，而在于把阀芯、外部防护架和下部连接段之间的运动关系表达清楚。蓝色球体承担通断与节流作用，外部灰色笼架并不直接参与密封，却在装配、检修和误碰工况下限制阀芯脱出，同时留出侧向空间，便于观察球体转动位置。下部带阶梯轮廓的圆柱段用于接入管路或实验台架，端面和台阶在建模时需要保留足够的同轴约束，否则后续装配中容易出现护架偏摆、球体与支承筋干涉的问题。

　　从使用场景看，这类结构更适合小口径教学演示、低压流体试验台、紧凑型管路取样支路以及设备内部辅助流道。它不像大口径工业管线阀那样强调厚重阀体和多级密封，而是通过外露式笼架把球体动作直观呈现出来：操作人员可以从护架空隙看到阀芯位置，培训时能够快速理解90度旋转启闭的基本原理。若用于透明介质试验回路，球体的转动角度与流道开度之间的对应关系也更容易被观察和记录。

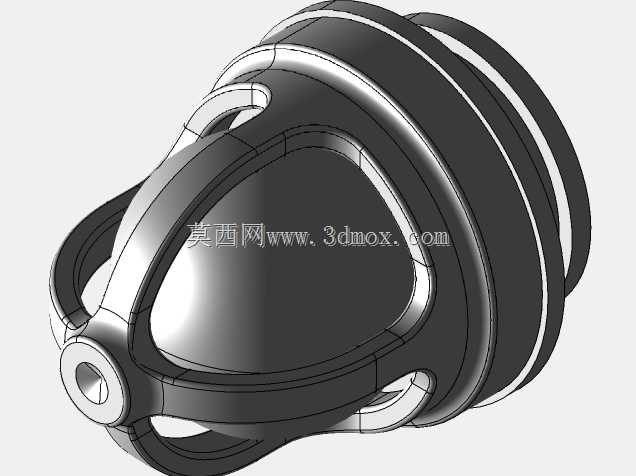

　　功能设计上，球体位于笼架中心，周围数根弧形支承筋沿周向分布，顶部保留小凸台，底部则坐落在带环形台阶的基座上。支承筋的宽度不能只按外观取薄，筋条过窄会在侧向碰撞时产生较大局部应力；筋条过宽又会遮挡球体、增加成型后的材料堆积。实际建模时可把筋条看作承受径向约束的薄壁梁，内侧轮廓应与球体最大旋转包络保持均匀间隙，既不能摩擦球面，也不宜让间隙大到阀芯在晃动时出现明显错位。顶部凸台与底部基座共同形成轴向限位，使球体在启闭过程中保持稳定旋转中心。

　　下部接口采用外螺纹连接思路时，需要重点核对螺纹大径、密封端面和笼架外径之间的尺寸层级。基座最大外径应大于护架根部投影范围，这样扳手拧紧时受力面落在下部实体区域，不会把扭矩直接传到薄筋上。若安装空间受限，笼架外圆决定了最小侧向避让边界，底部螺纹长度则决定拧入深度。布置在设备面板附近时，还要给球体顶部和护架外侧预留手动操作或加装小手柄的空间，不能只按静态外形计算占位。

　　建模过程中，球体宜先建立中心基准轴和赤道基准面，再围绕旋转中心布置周向筋条。护架的弧形筋可通过扫描或放样生成，但路径必须连续顺滑，避免在根部出现突变折角。根部与基座交接处应设置圆角过渡，这一细节对塑料件、3D打印件或铸造件都很关键，因为尖角位置容易在冷却收缩、层间堆积或受冲击时形成裂纹。基座上的环形台阶不仅是视觉层次，也可作为压紧、定位或加装密封圈的结构边界，台阶高度需要与密封件压缩量协调。

　　密封与流道设计方面，球体内部通道虽然在外观图中未完全展开，但工程处理时应保证通道轴线与下部接口轴线在装配状态下明确对应。若采用两侧阀座密封，阀座孔口需要与球面形成稳定接触线，护架则不能妨碍阀座压入。若把该结构作为概念演示件使用，可弱化密封槽细节，保留球体、限位架和接口三段关系；若面向实际低压管路，则应补充阀座、密封垫、阀杆和手柄连接件，并核查球体全开时通道是否与接口流道平滑对齐，防止台阶造成额外涡流。

　　从装配逻辑看，球体通常从下部或上部开口放入，再由端盖、阀座或限位结构约束轴向位置。笼式护架的开口尺寸要服务于装配顺序：侧向窗口可供观察，但不应大到让球体在极端倾斜时穿过；顶部小孔若用于阀杆穿过，孔径与阀杆直径之间要保留转动间隙，同时控制阀芯顶部的连接方榫或扁位长度。阀杆承受扭矩时，顶部凸台相当于支承部位，其壁厚需要满足手动启闭载荷，不宜为了外形轻巧而过度减薄。

　　外形尺寸校核可以围绕三个边界展开：第一是下部螺纹或插装段的公称直径，它决定管路适配能力；第二是笼架最大外圆，它决定相邻管件、墙板和设备框架的避让距离；第三是球体直径，它直接影响通流能力和启闭扭矩。三者之间存在明显耦合，球体增大可提升过流面积，但护架和基座也必须同步放大；若接口尺寸固定而球体过大，流道转折会变短，流体阻力和密封压紧力都会上升。

　　对于三维结构设计人员，模型拆解时建议把球体设为独立活动件，把笼架与基座作为固定支承件，再单独建立阀杆、手柄和密封件。运动检查可让球体绕垂直于流道的轴线旋转，重点观察球面与筋条内侧、顶部凸台孔壁、底部座圈之间是否存在干涉。渲染时使用高对比色区分阀芯和护架有助于评审，但工程出图仍应回到材料、壁厚、圆角和装配间隙本身。外露笼架带来可视化优势，也意味着防护能力有限，在易撞击、重载或高压管路中使用时，需要增加外部罩壳或改用封闭阀体，而不能仅凭外观判断其工程适用性。
