活动开口可调式活络扳手结构设计

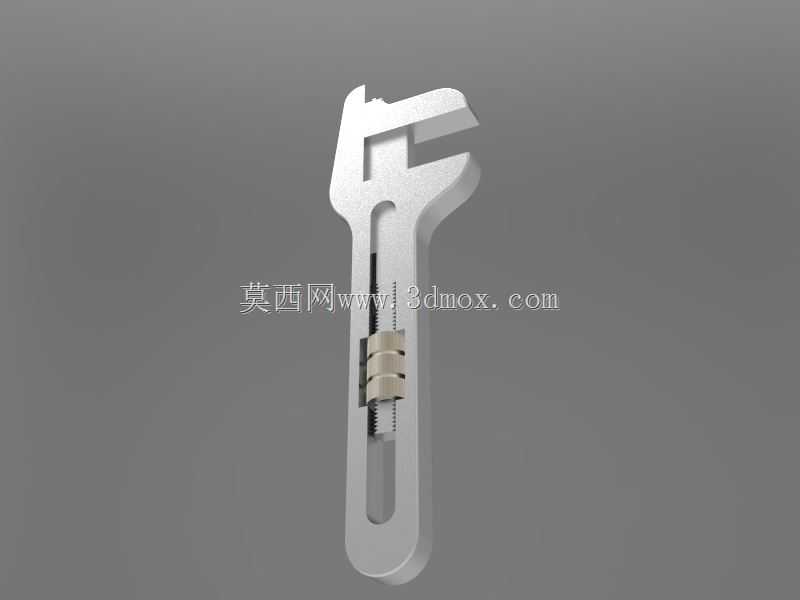

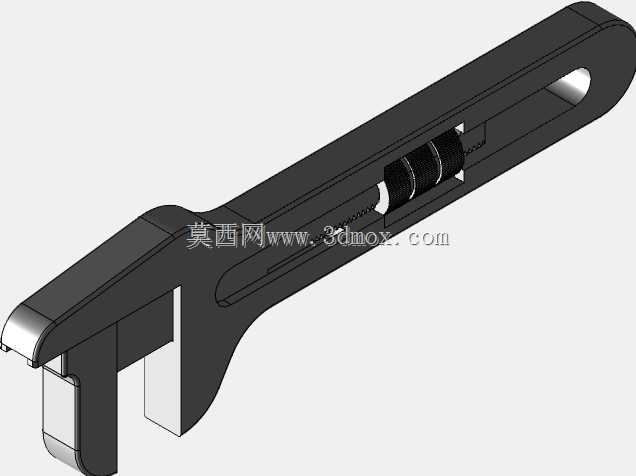

　　这款可调式活动扳手的三维结构围绕现场快速适配不同规格六角紧固件的核心需求搭建，整体采用长柄直身布局，头部集成固定钳口与可平移活动钳口，柄身内置蜗杆调节副，使用者转动滚花蜗杆即可带动活动钳口沿头部导向槽线性滑移，连续改变开口夹持宽度，无需更换多把固定规格扳手，就能覆盖常规设备检修、管路装配、机电安装场景下M6至M24区间多数外六角螺栓、螺母的拧动作业。

　　从实际使用工况倒推结构设计，头部固定钳口与活动钳口的夹持面均加工出细密防滑齿纹，齿纹走向与紧固件施力扭转方向垂直，拧紧或松退过程中钳口可咬入螺母棱角侧面，避免大扭矩输出时扳口打滑脱出、磨圆螺母棱角；头部开口导向槽采用梯形截面配合，活动钳口尾部的导向凸台与槽体两侧留0.02至0.05毫米滑动间隙，既保证钳口平移顺畅无卡滞，又能承受拧动时的侧向倾覆力矩，防止钳口受载后翘曲偏移。蜗杆组件采用铜质滚花轮搭配钢制传动螺杆，螺杆与活动钳口底部的齿条齿形精准啮合，调节时转动阻尼均匀，开口宽度可在行程内任意位置锁止，施力过程中钳口不会自行回缩移位。

　　外形尺寸方面，整体总长参照8英寸活络扳手通用规格设定，柄身宽度从头部向尾部平缓收窄，尾部开设长条形挂孔，可悬挂于工具架、安全绳挂点，适配高空作业携行需求。头部最大开口宽度匹配30毫米以内对边尺寸的紧固件，头部厚度控制在12毫米左右，可伸入设备框架、管道夹缝等狭窄操作空间；柄身握持段做圆弧过渡处理，无尖锐棱角，手动施力时手掌受力均匀，长时间作业不易产生压痕。安装边界层面，该工具为独立手动五金件，无外接动力与固定安装要求，仅需保证作业时钳口完全包覆螺母至少三分之二咬合深度，柄部摆动范围内无管线、结构件干涉即可正常施力；三维建模过程中所有配合面均按实际装配公差还原，蜗杆齿条啮合间隙、钳口导向滑动间隙都做了参数化设定，设计人员可直接在此基础上派生不同长度、不同开口量程的扳手系列，也可对钳口齿形、柄部包胶结构做优化改型，输出的结构可直接用于手板打样、热处理工艺校核，辅助工具厂商完成新品开发前的结构验证。

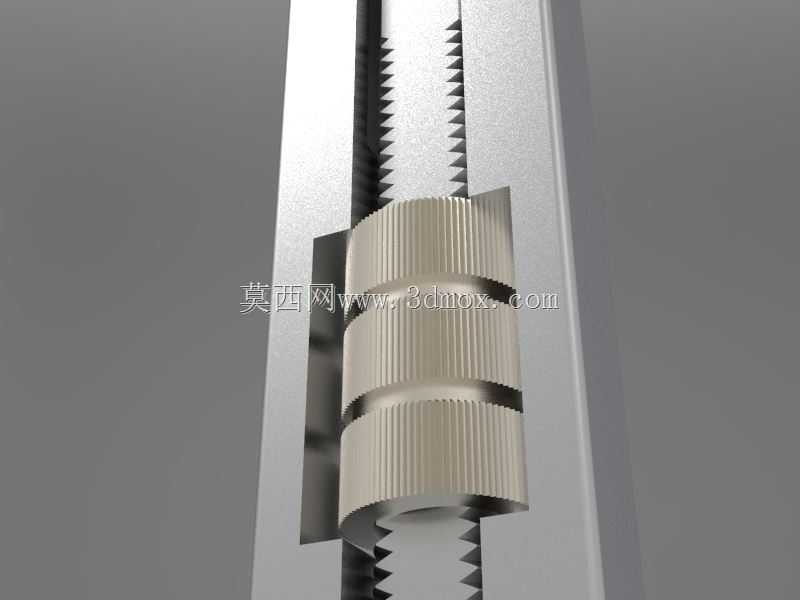

　　结构细节上，头部与柄身采用一体化锻造成型的逻辑建模，整体受力路径从钳口夹持点沿柄身中轴线延伸至尾部握持端，无明显应力集中截面，可匹配40铬钢材锻造后淬火调质的工艺要求，工作面硬度可稳定达到HRC40以上，兼顾刚性与韧性，过载时仅会出现柄部微量弯折，不会发生头部脆性断裂。蜗杆两端通过柄身的沉孔限位，轴向窜动量控制在0.1毫米以内，滚花轮外露于柄身正面，使用者单手即可拇指拨动调节开口，戴劳保手套操作时也能精准转动，不会出现打滑脱手的问题。
