带扁头安装孔的细长冲压圆管构件

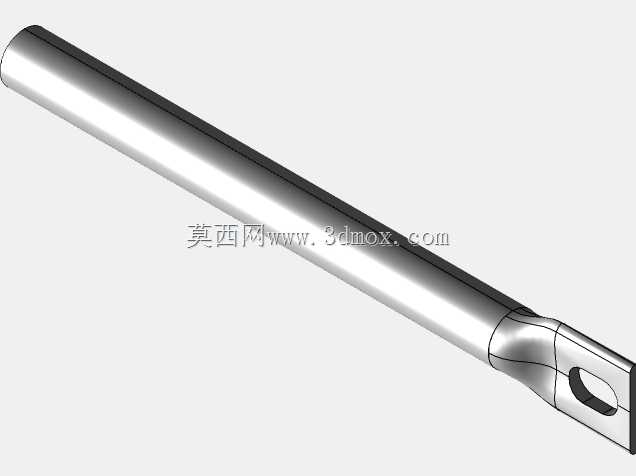

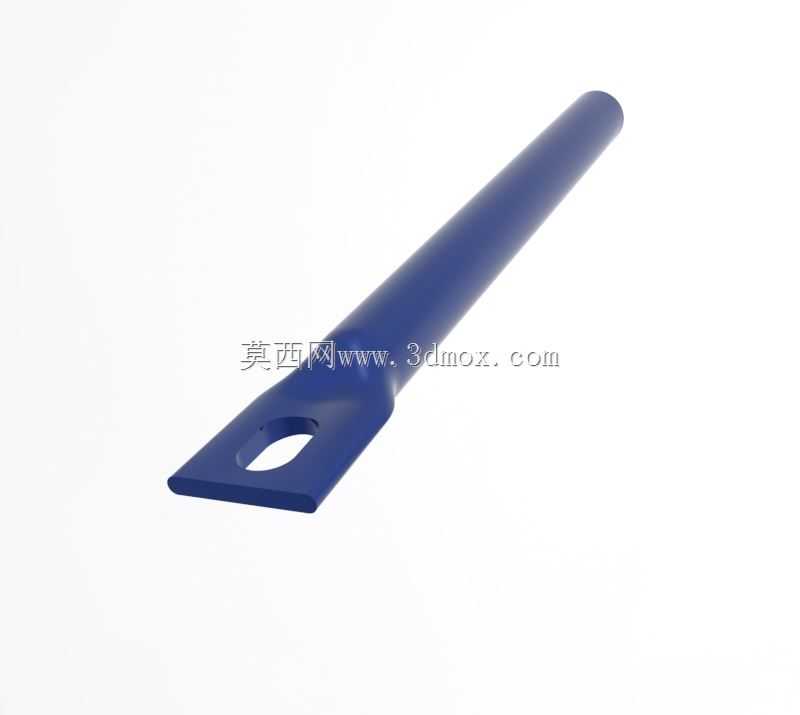

　　该构件属于典型的小直径薄壁圆管冲压成形件，主体为细长直圆管，一端保持完整圆形截面，另一端通过压扁、冲孔和端部修形形成扁平安装端，适用于需要轻量传力、牵拉定位或铰接固定的机械结构。圆管段承担主要长度方向连接作用，扁平端则提供螺栓、销轴或卡扣安装界面，使管材在不额外焊接支架的情况下直接具备装配能力。

　　从实际使用场景看，这类零件常见于通讯设备安装支架、小型机构拉杆、门盖支撑件、线束固定杆、夹具辅助连杆以及轻型设备的操作杆件。圆管部分具有较好的抗弯刚度和较低质量，适合在空间狭长、重量受限的位置承担支撑或限位功能；压扁端开设孔位后，可通过紧固件与机架、面板、铰链座或其他钣金件连接。相比实心杆，管材用料更少；相比单纯圆管焊接耳片，一体冲压成形减少了拼焊工序，也降低了焊接变形和连接失效风险。

　　结构设计上，圆管端部由圆弧截面逐步过渡到扁平舌状端，过渡区需要控制压扁角度和长度，避免管壁在剧烈折叠处产生开裂、起皱或局部失稳。扁平端的轮廓带有收窄和斜切形态，端部孔位用于穿装固定件，孔边到外缘的距离需满足承压和抗撕裂要求。建模时应重点还原圆管到扁头的连续曲面变化，不能简单用圆柱与平板拼接，否则在工程出图、模具分析或干涉检查时会丢失真实过渡形状。

　　该件的外形边界由细长管身和扁平端头共同决定。管身外径较小，壁厚较薄，适合采用冲压、压合和冲孔工艺完成端部成形；扁平端宽度大于原管直径，厚度方向则因材料压合而接近两倍壁厚。装配时，圆管段需要预留直线通过空间，扁平端则要考虑紧固件头部、垫圈以及工具操作空间。若用于转动连接，孔位轴线应与管身保持确定的空间角度；若用于固定支撑，则需关注扁头平面与被连接件表面的贴合度。

　　在三维建模过程中，可先建立圆管主体，再通过端部压形曲面控制截面由圆形逐渐演变为扁形。压扁区域的材料流动会影响外轮廓宽度和内孔形态，因此模型中应保留平滑过渡面，并在孔位周围建立合理的边缘结构。端部斜切轮廓不仅影响外观，也决定安装时的避让范围，过短的扁头会降低孔位承载面积，过长则会增加占用空间并可能降低刚性。

　　功能特性方面，该构件兼顾管材的轻量化和冲压端的可连接性。圆管段适合承受轴向拉力、轻度弯矩和定位约束，不适合作为大扭矩传递件；扁平孔端适合承受螺栓夹紧力或销轴剪切力。设计选型时应根据载荷方向判断孔壁承压、管端过渡区疲劳以及扁头平面变形情况。若设备振动较强，还需在装配面增加防松或衬垫措施，避免孔位反复磨损。

　　从制造角度看，零件成形重点在管端压扁工序。管径、壁厚和材料延展性共同决定最小压扁半径，过渡过急会在两侧形成明显折痕，严重时出现微裂纹。冲孔位置应避开材料剧烈堆叠区，保证孔壁厚度均匀。端部外形修边后应去除毛刺，尤其孔边和扁头尖端，防止装配时划伤线缆、涂层或操作人员。

　　整体而言，该结构用较少零件数量实现了“长杆连接＋端部固定”的复合功能，适合轻型机械、通讯安装类工装和通用五金连接场景。三维模型需要准确表达圆管、压扁过渡区、安装孔和扁头轮廓之间的关系，为后续工程图尺寸标注、装配干涉检查、冲压工艺规划以及样件试制提供可靠依据。
