内啮合直齿行星齿轮传动副结构

　　这套内啮合直齿齿轮副在紧凑传动场景里使用频率很高，典型布置是外圈带内齿的齿圈固定，中心小齿轮输入，中间行星轮承担分流与减速，或者反过来由齿圈输出、太阳轮与行星架参与差动。它最突出的价值在于把大传动比压缩在很小的径向空间内，因此常见于行星减速器、回转驱动、小型卷扬机构、伺服执行器以及一些需要同轴输入输出的设备中。与外啮合相比，内啮合的两齿轮曲率中心同侧，接触应力分布更有利，滑动率小，运转噪声和磨损都相对低，这也是精密传动和低速重载场合偏爱这种结构的原因。

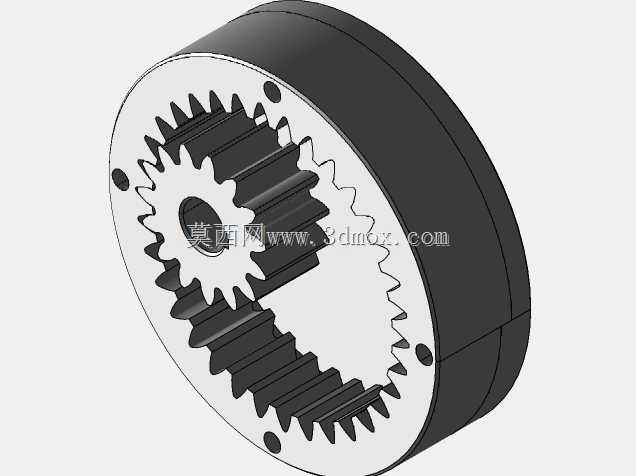

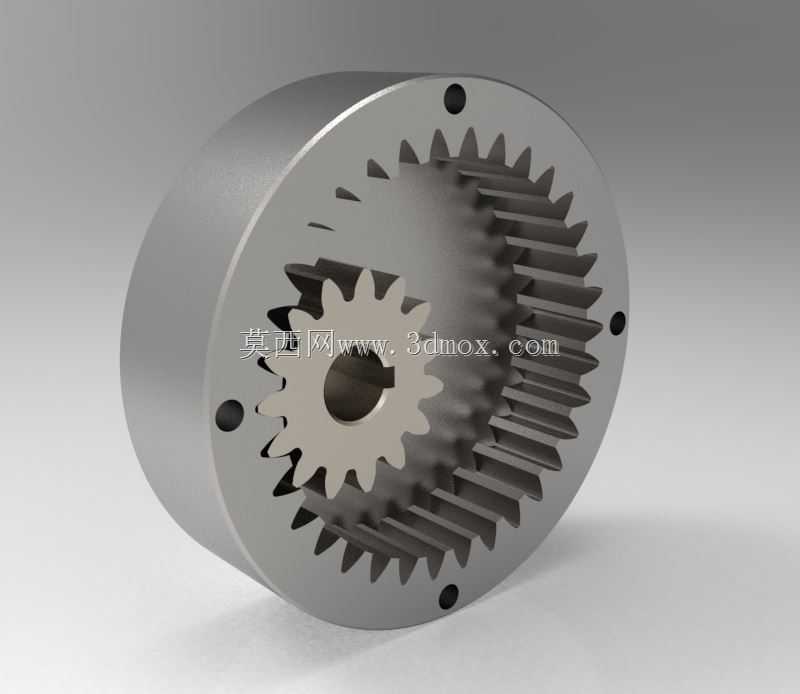

　　从结构上看，外件是一个带内直齿的环形齿圈，端面预留了若干安装孔，用于把齿圈固定到箱体或机座上；内件是齿数较少的外直齿小齿轮，中心开出键槽孔，便于通过平键与轴连接并传递扭矩。两者之间的行星轮在完整机构中通常由行星架支承，模型这里重点表达的是齿圈与太阳轮的齿形配合关系。模数取3，齿圈齿数34、小齿轮齿数15，属于少齿差思路之外的常规行星啮合组合，齿数选择避开了根切风险，也兼顾了装配时的对中条件。

　　建模时齿形是核心。直齿渐开线齿面沿轴向拉伸成型，内齿的齿顶圆小于齿根圆，和外齿轮正好相反，这一点在切齿和三维造型中都容易出错。齿圈壁厚要兼顾刚性与减重，外缘圆柱面作为安装基准，端面孔位决定了它与箱体的连接边界；小齿轮的轮毂长度、键槽宽度和深度需要与所选轴径匹配，中心孔与齿圈保持同轴，装配后齿侧间隙要控制在合理范围，既不能因干涉卡滞，也不能因侧隙过大产生冲击。

　　实际选型时，先要根据输入转速、输出扭矩和减速比确定齿数搭配与模数，再校核齿面接触强度和齿根弯曲强度。内啮合传动的重合度较大，多齿同时承载，单齿受力比同级外啮合小，但行星轮均载问题必须靠行星架精度和浮动机构来解决。安装边界方面，齿圈外径和端面孔分布圆决定了箱体内腔尺寸，小齿轮轴伸长度和键槽位置影响输入端布局，轴向定位则通过轴肩、挡圈或轴承完成。润滑上，闭式齿轮箱多用油浴或飞溅润滑，齿面与轴承共用润滑油；低速开式场合可采用润滑脂，但要注意内齿圈下部容易积油或积存磨粒，需预留排泄和检修空间。

　　设计过程中还要关注几个工程细节：内齿圈加工通常采用插齿或拉齿，刀具退刀空间和齿向倒角不能忽略；小齿轮若采用滚齿加工，齿顶圆角和齿根过渡圆角影响应力集中；行星轮数目一般取2到4个，均载系数随加工装配精度变化。三维模型把齿形、孔位、键槽和同轴关系表达清楚后，就能直接用于干涉检查、运动仿真和工程图派生，后续再补充行星架、轴承和销轴即可构成完整的行星减速单元。整体来看，这种内啮合副结构紧凑、承载能力强、传动平稳，适合在空间受限又需要较大减速比的机械设备中作为核心传动环节使用。
