带无孔齿轮箱直齿轮轴传动构件

　　这套齿轮轴构件面向小尺寸减速与动力传递场景，常见于手持电动工具、小型伺服执行机构、精密进给单元以及紧凑安装空间内的一级啮合传动。齿轮段与轴身做成一体结构，省去了齿轮内孔、键槽和锁紧件，装配时不需要在齿轮部位布置轮毂配合，轴向长度可以压得更短，这对通讯终端、小型自动化模组和便携设备内部的狭窄传动腔非常实用。

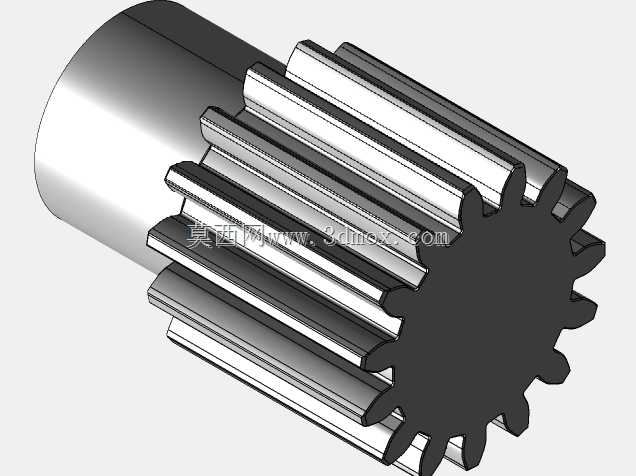

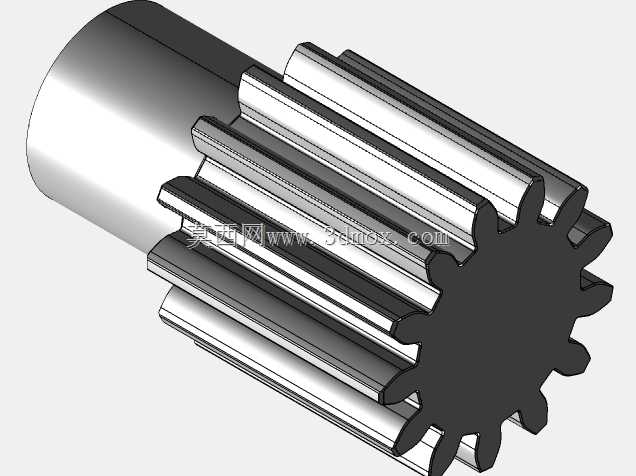

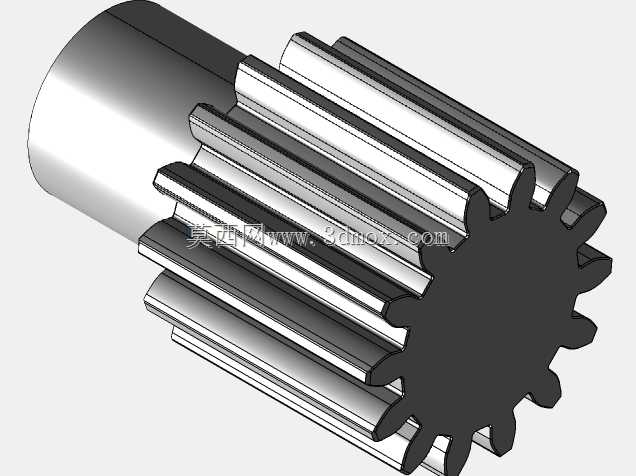

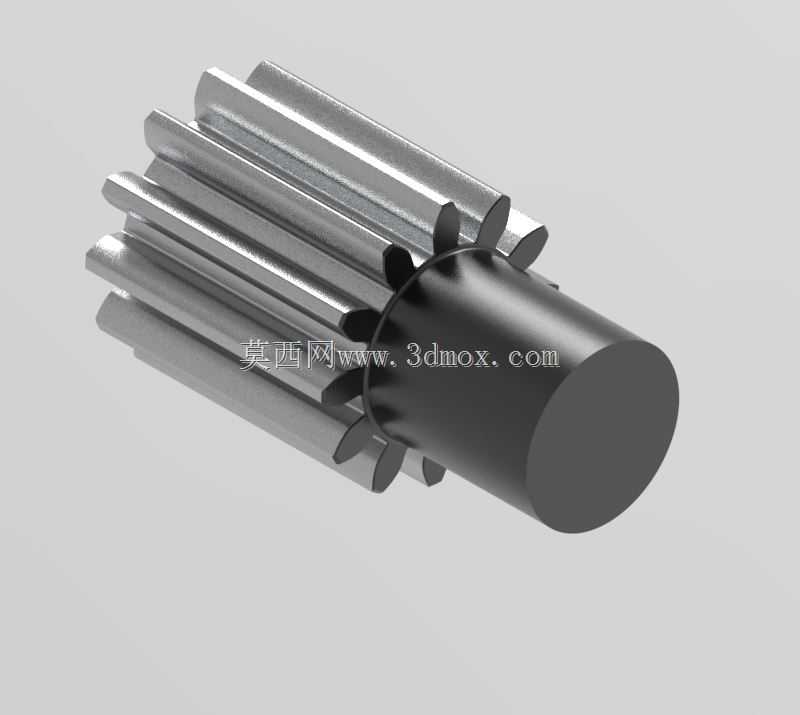

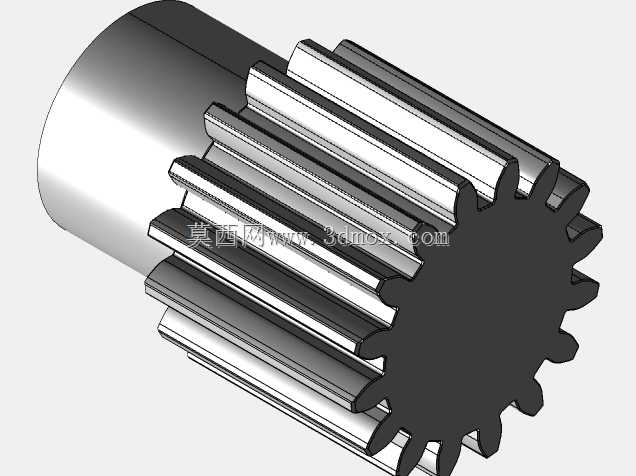

　　从实际使用看，该零件承担的是主动或从动小齿轮的作用。一端圆柱轴颈用于伸入轴承或支承孔，形成径向定位；齿轮段与配对大齿轮啮合，把旋转运动和扭矩传递到下一级。由于没有中心孔，齿轮区域的刚性更连续，滚齿或插齿后齿圈与轴的同轴度容易保证，运转时齿面载荷分布也更稳定。轴端保留完整圆柱面，可根据整机布置选择与轴承内圈、联轴器或小带轮配合，安装边界清晰，不会因为齿轮内孔配合误差带来偏心。

　　齿形采用渐开线轮廓，压力角取常用20°，螺旋角为0°，属于直齿圆柱齿轮。直齿加工和检测相对直接，啮合时没有轴向分力，支承结构只需重点考虑径向载荷，轴承选型和箱体孔系设计都更简单。对于低速、轻载、正反转频繁或需要快速换向的小型机构，这种结构能减少斜齿带来的轴向止推要求，也降低了挡圈、止推垫片等附加零件数量。齿端倒角在模型中得到体现，装配导入时可避免齿顶边缘与配对齿面、箱体隔套发生干涉，同时有利于啮合初期的平稳进入。

　　设计这类零件时，首先要确定的是齿数、模数和齿宽。齿数影响传动比和外圆尺寸，模数决定齿厚与承载能力，齿宽则关系到啮合接触面积和轴向占位。齿轮段外圆不能只按理论齿顶圆处理，还要考虑加工后齿顶倒角、热处理变形以及箱体内部安全间隙。轴颈直径与齿轮分度圆之间需要保留足够材料，避免齿根圆过度靠近轴表面，造成齿根薄弱区和轴肩应力集中叠加。若用于高速工况，还应在三维阶段检查轴的挠曲方向，确认齿面啮合错位量在允许范围内。

　　安装边界上，圆柱轴段的长度决定了轴承跨距和轴向定位位置。轴端可设计成光轴、台阶轴或局部扁位，但在本结构中齿轮本体不承担套装任务，因此所有扭矩输出路径都围绕轴颈展开。箱体或支架上的支承孔应与齿轮啮合中心距严格对应，中心距偏差会直接改变齿侧间隙；间隙过小会引起卡滞和发热，间隙过大则会在换向时产生冲击。齿轮箱若为无孔封闭形式，检修时通常不从齿轮内孔拆装，而是沿轴向抽出轴组件，因此周边要预留轴端穿入和轴承压装空间。

　　三维建模时，齿廓不能只用简化圆柱代替。渐开线齿面需要按基圆、分度圆、齿顶圆和齿根圆关系建立，齿根过渡圆角应保留，便于后续判断强度和加工可达性。阵列轮齿后要检查齿距均匀性，轴段与齿轮交接处应设置合理过渡，避免出现尖锐直角。倒角和退刀结构虽然尺寸小，但在装配干涉检查中往往决定零件能否顺利入箱。对于需要数控加工或线切割验证的场景，模型还应保证齿向与轴线平行，端面与轴颈垂直，这样后续工程图才能直接推导出齿坯尺寸、配合公差和检验基准。

　　在整机布局中，这种一体式齿轮轴特别适合传动链短、空间受限、维护频次低的部位。它把支承、啮合和扭矩传递集中在一个回转件上，减少了配合界面；工程师在选型时只需围绕中心距、齿宽、轴颈直径、轴承位置和啮合间隙进行校核，就能快速完成紧凑传动单元的结构布置。
