40齿滚子链链轮传动结构件

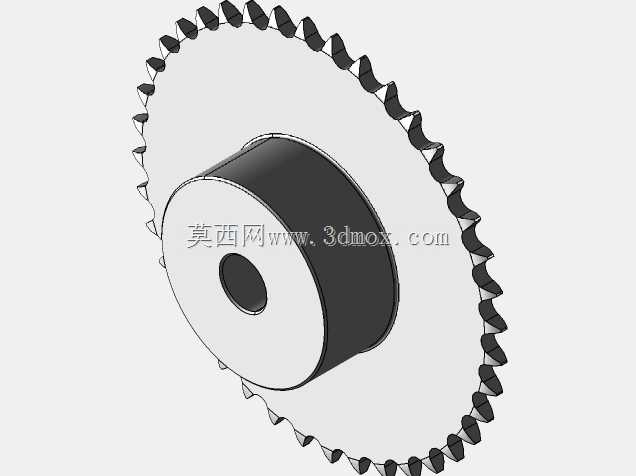

　　在各类轻工输送线、包装辅机、小型动力传输工位里，短节距滚子链的使用占比一直不低，而链轮作为和链条直接啮合的核心零件，其齿形加工精度、轴向定位结构、轮毂与轴的配合形式，直接决定整套链传动的运行平稳性、噪音水平以及链条的服役寿命。这款适配06B系列滚子链的40齿链轮，采用单侧凸起轮毂的盘类结构设计，齿圈外缘均匀分布40个标准链齿，齿形轮廓严格贴合滚子链的啮合轨迹，齿槽的圆弧过渡段可以在链条啮入、啮出的过程中顺畅承接链节滚子，避免硬接触造成的滚子表面点蚀或者齿面异常磨损。

　　从实际装机的选型逻辑来看，40齿的齿数配置属于大齿数从动轮或者末端输出轮的常用规格，在相同输入转速下，大齿数链轮可以获得更低的输出转速与更大的输出扭矩，常被布置在输送线的从动轴端、间歇进给机构的输出端，或者需要低转速大牵引力的牵引工位。链轮本体采用盘式基体加单侧同轴轮毂的布局，轮毂中心加工出贯通的轴孔，用于穿装传动轴，轴孔周边预留的实体壁厚可以保证键连接或者紧定螺钉锁紧后的扭矩传递强度，凸起的轮毂段一方面为轴向定位提供了贴合基准，装配时可以直接靠住轴肩或者轴套端面，省去额外调整链轮轴向位置的工序；另一方面加长了轮毂和传动轴的配合接触长度，相比薄板式链轮，大幅降低了轴孔局部的压应力，在频繁启停、正反转切换的工况下，不容易出现轴孔松动、链轮径向偏摆的问题。

　　齿圈部分的径向尺寸和40齿的节距参数直接匹配，轮齿的齿顶做了适配链条外链板间隙的收窄处理，保证链条在啮合过程中链板不会和齿侧发生刮擦，齿根的圆弧半径和对应规格链条的滚子外径精准契合，承载时滚子可以完全贴合在齿根弧面上，载荷均匀分布在接触线位置，不会出现局部应力集中。链轮的轴向厚度方向，齿部的工作宽度略大于链条的内节内宽，保证链条运行时即使存在小幅轴向窜动，也不会出现脱链、爬齿的现象，轮毂的外径和轴向凸起高度都做了合理化设计，既不会因为轮毂尺寸过大造成相邻部件的安装干涉，也能保证足够的锁紧支撑面积。

　　在整机布局的安装边界上，这款链轮的外圆最大直径由齿数和链节距共同确定，装配时需要在齿圈径向外侧预留出链条包角对应的环绕空间，同时在链条的松边和紧边位置预留张紧调节的行程，单侧凸起的轮毂结构要求在安装侧预留出和轮毂轴向长度匹配的轴段空间，轴孔的配合公差可以根据实际载荷等级选择过渡配合或者小间隙配合，搭配平键实现周向扭矩传递，也可在轮毂侧壁加工紧定螺钉孔，从径向顶紧轴面实现双重防松。

　　从传动特性的角度考量，链传动本身具备挠性传动的缓冲特性，不像齿轮传动对中心距的公差要求极度严苛，这款40齿链轮在配对小链轮使用时，合理的齿数差可以保证传动比处于合理区间，避免链条在小链轮上的包角过小导致啮合齿数不足，同时大齿数的设计让多边形效应带来的瞬时速度波动被大幅削弱，运行时链条的上下振动幅度更小，传动噪音更低，尤其适合中低速、长中心距的动力传输场景。在结构建模过程中，齿形的渐开线啮合段、齿根过渡圆弧、轮毂和齿圈的衔接圆角都做了连续化处理，衔接位置的圆角可以消除热处理环节的应力集中风险，避免链轮在承受冲击载荷时从轮毂和盘体的交接位置出现开裂。整个零件的结构没有多余的复杂特征，既适合常规的棒料切削加工，也可以采用粉末冶金烧结或者铸造成型后再精加工齿形的工艺路线，能够适配不同批量的生产加工需求，在各类通用输送设备、轻工机械、辅助传动机构中都能稳定承担链传动的啮合输出功能。
