德标短轴套式八齿输送链轮结构

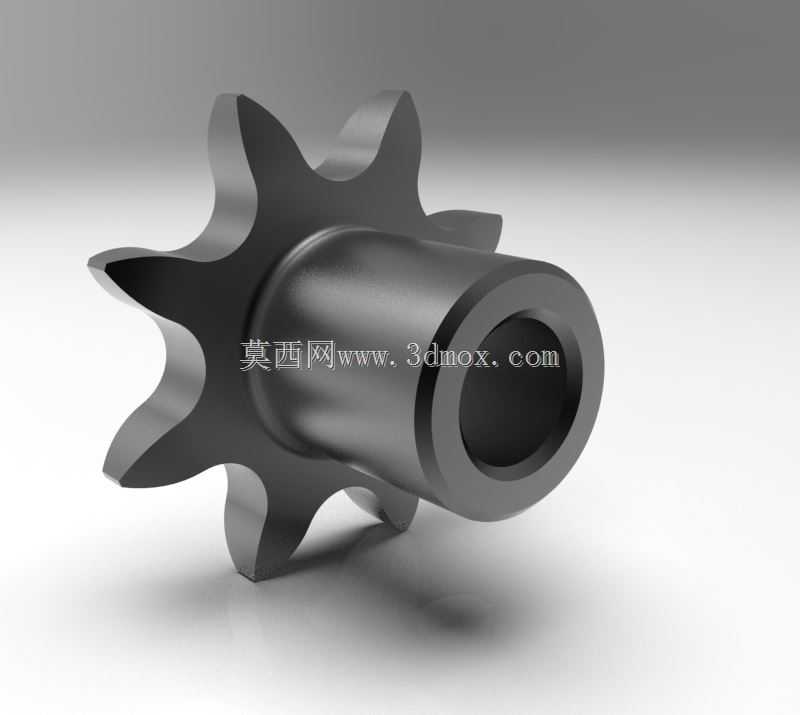

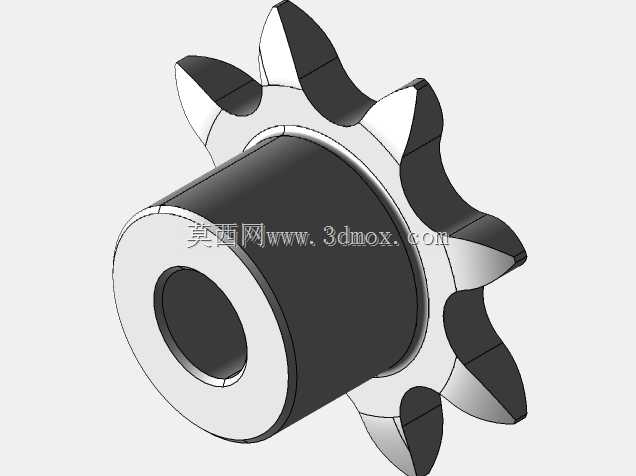

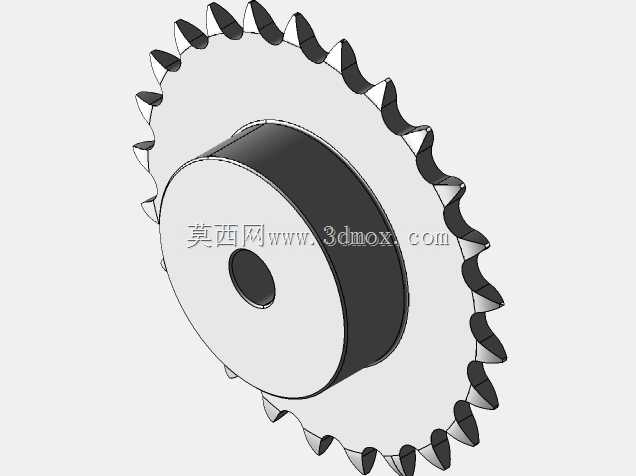

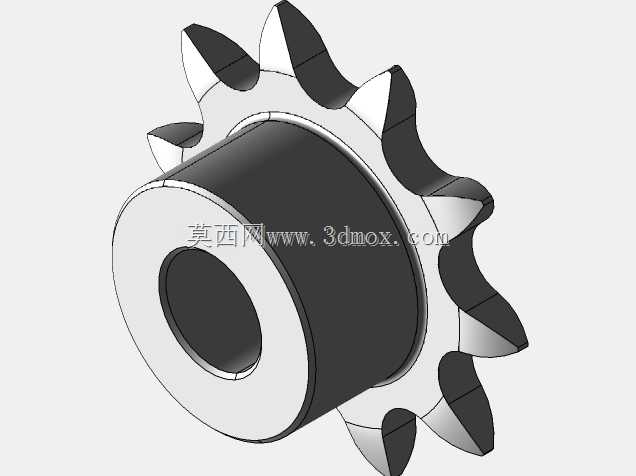

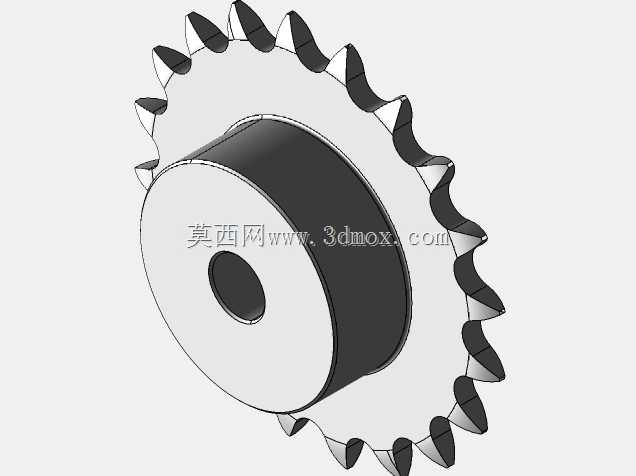

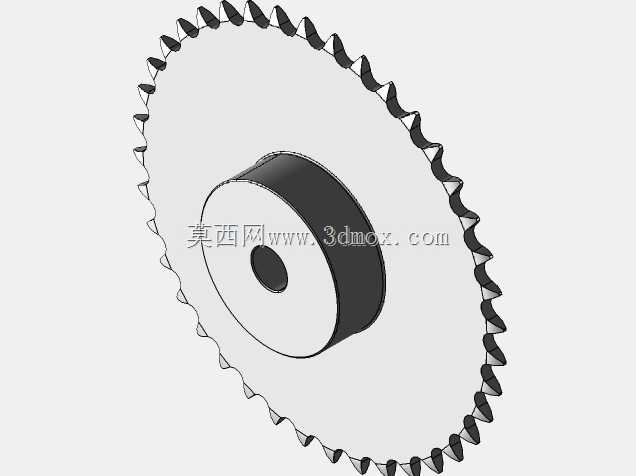

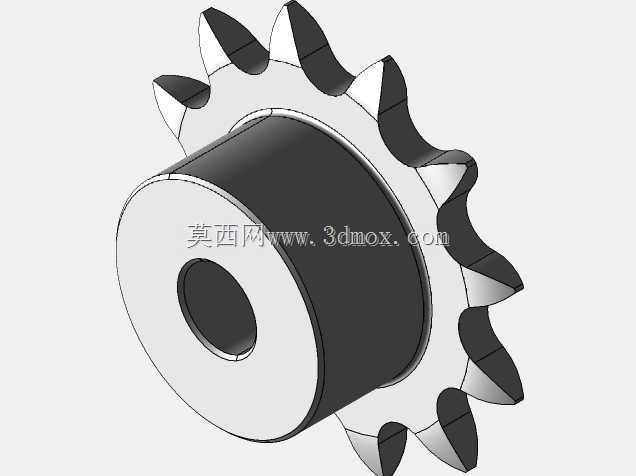

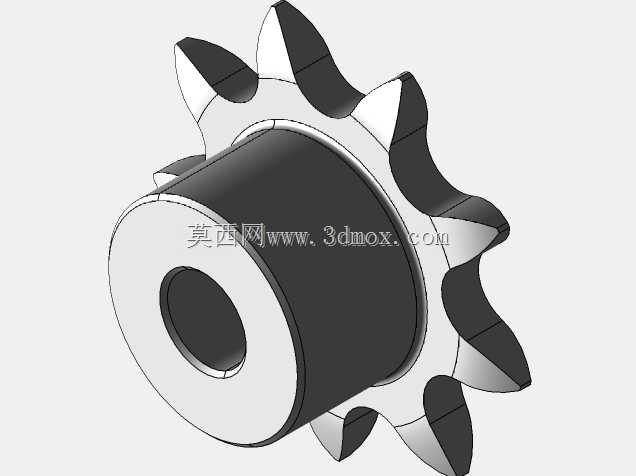

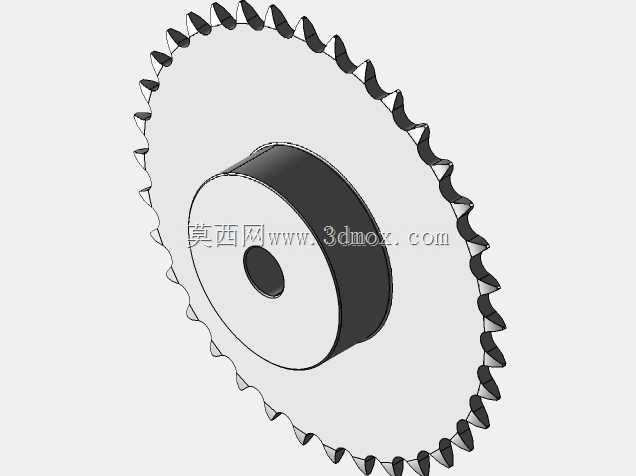

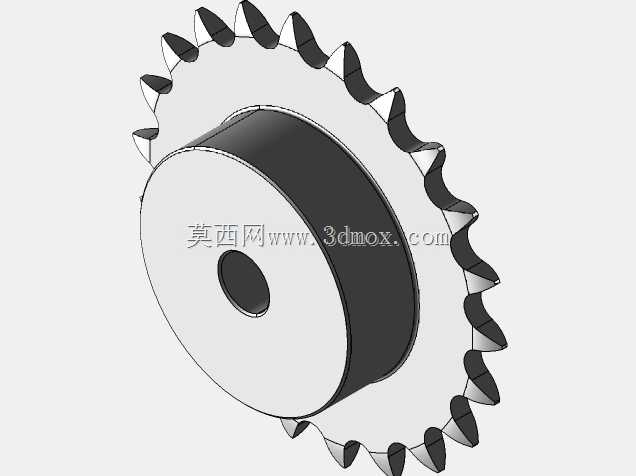

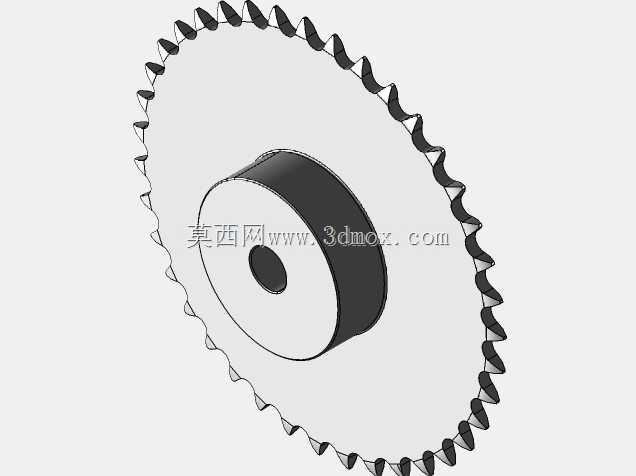

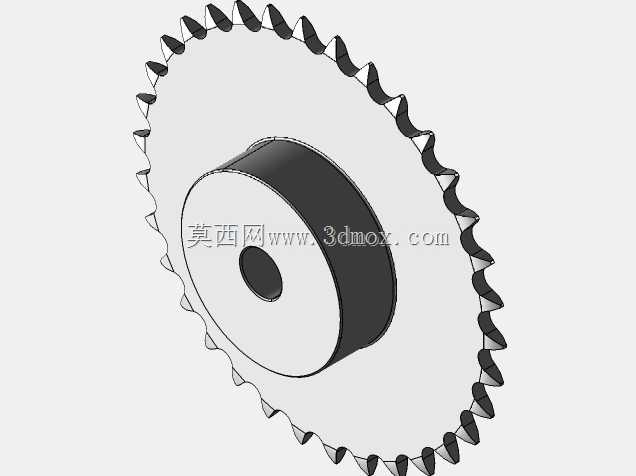

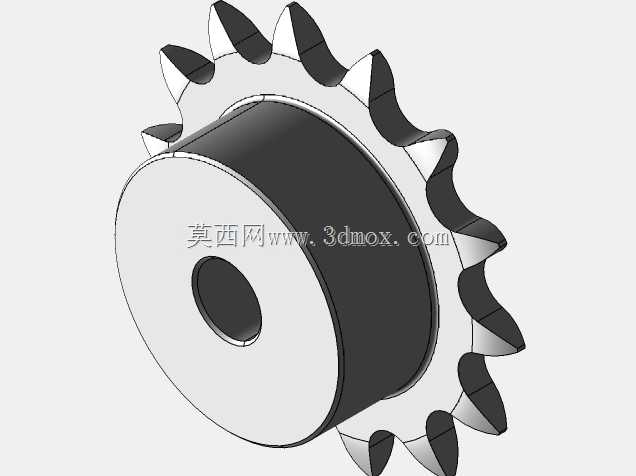

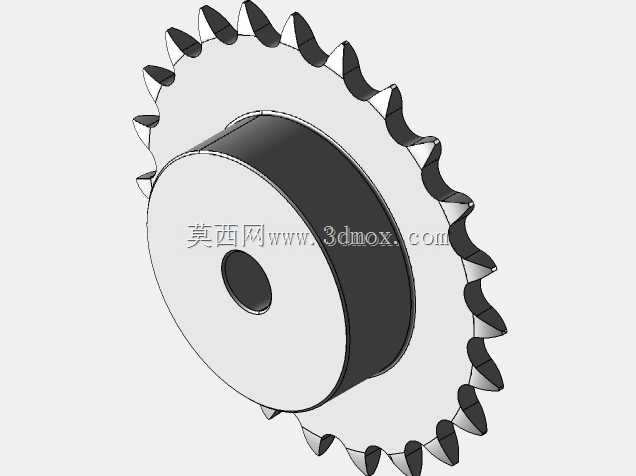

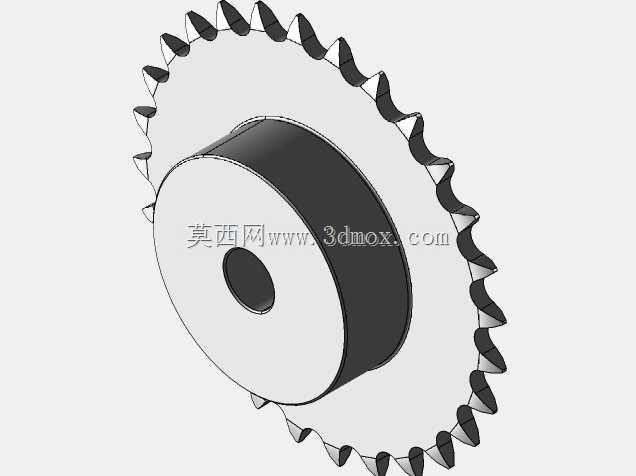

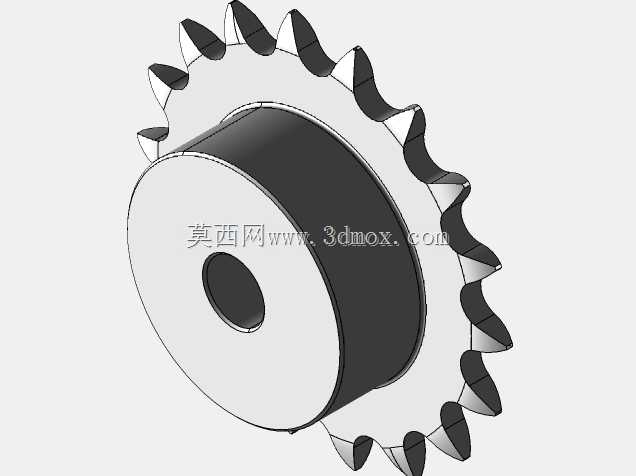

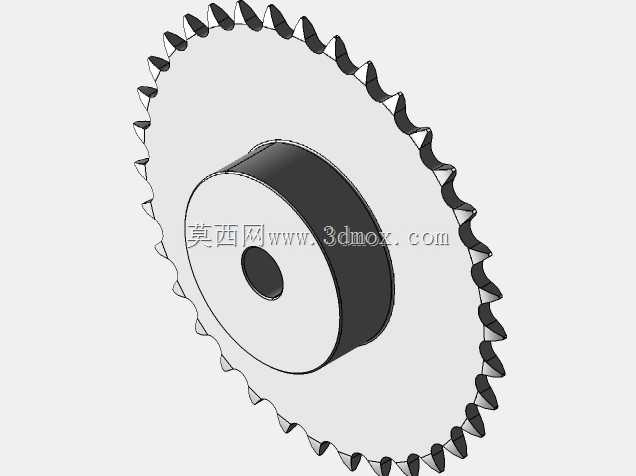

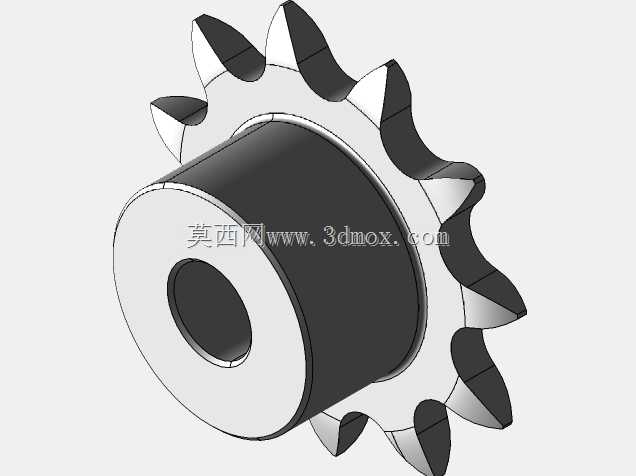

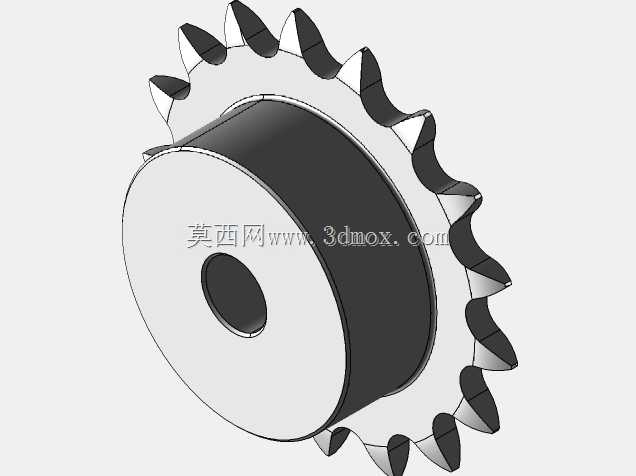

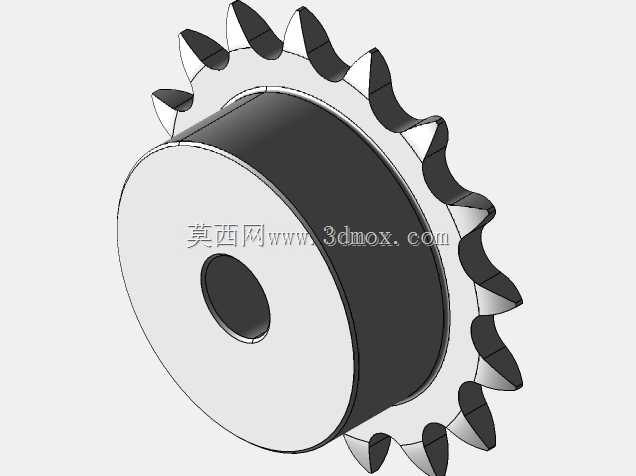

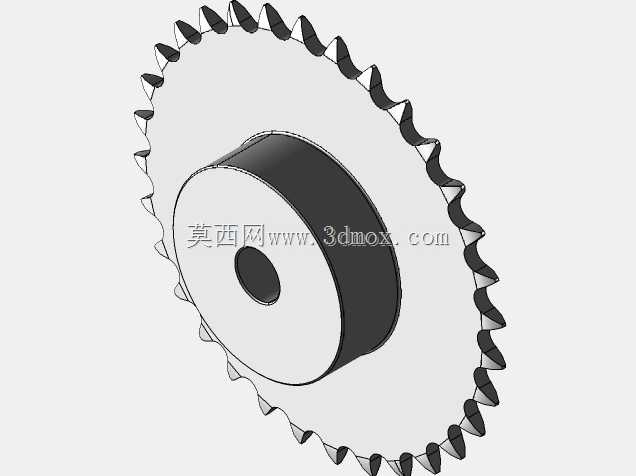

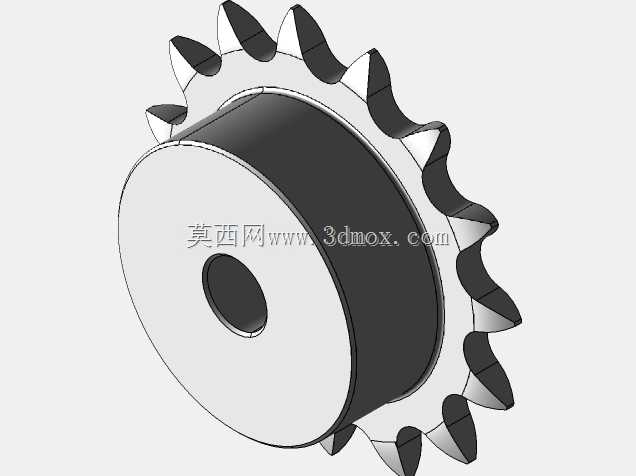

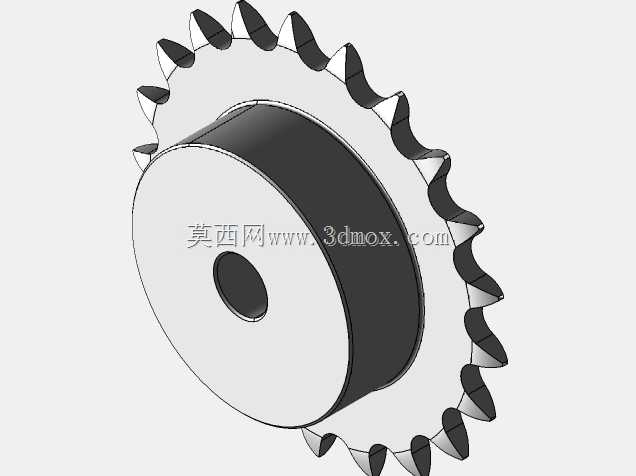

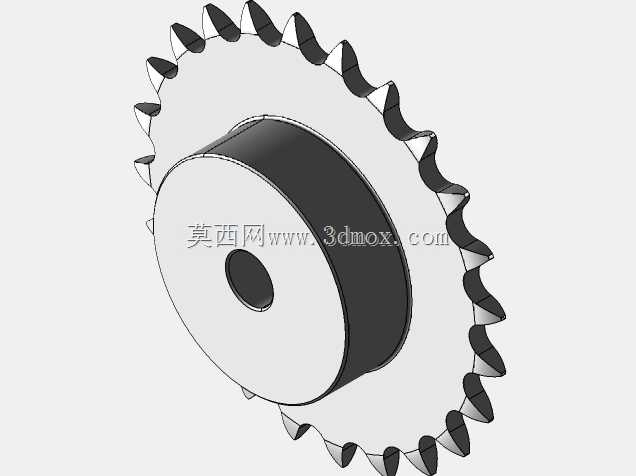

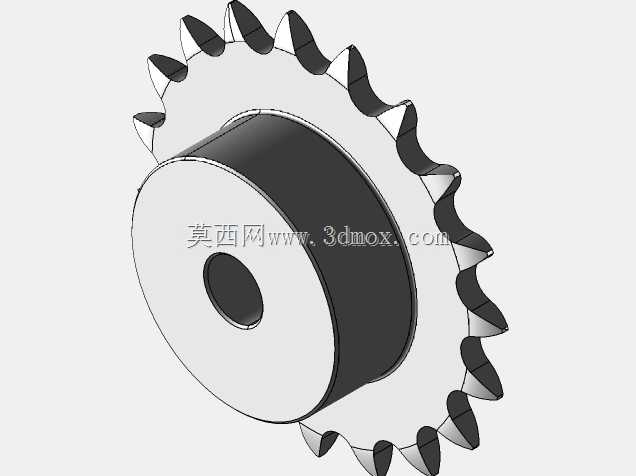

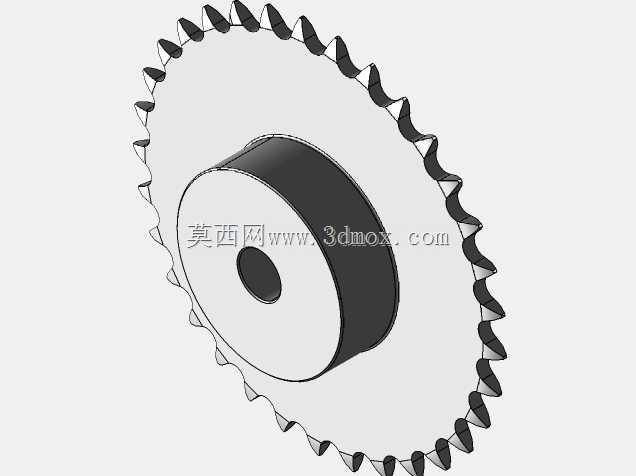

　　该链轮结构面向短节距滚子链传动场景，采用齿圈与单侧加长轮毂一体化的构型，适合在空间紧凑、轴端支撑距离较短的输送设备、包装线、给料机构及小型自动化装置中使用。零件外轮廓为八个工作齿，齿形按德标链条链轮系列的啮合关系建立，重点保证链节滚子进入齿槽时的导入角度、接触位置和节距累积补偿。与普通平板链轮相比，该结构在齿圈一侧延伸出圆柱形轮毂，中心设置贯通孔，可直接穿入传动轴，通过键连接、紧定螺钉或焊接方式完成扭矩传递。

　　从实际布置看，加长轮毂并非单纯增加材料，而是为了提高链轮在轴上的定位长度。单侧板式链轮若轮毂过短，轴孔配合段不足，在频繁启停、冲击加载或链条张力波动时，容易出现偏摆、键槽边缘压溃和齿面单侧磨损。该模型将轮毂长度延伸至接近齿圈外径的比例范围，使轴承或支撑面之间的跨距更合理，链轮受力后能够把链条拉力较平稳地传递到轴系，减少悬臂载荷带来的附加弯矩。中心孔为通孔结构，既便于轴贯穿安装，也可在不同设备中根据轴径进行二次加工。

　　齿部设计围绕链条滚子啮合展开。每个齿槽底部留出滚子容纳空间，两侧齿廓采用圆弧与直线过渡组合，使链节在进入和退出啮合时不发生硬性撞击。八齿配置属于较小齿数方案，优势在于外径紧凑、传动比布置灵活，适用于低速、中低载荷和间歇运动机构；但小齿数链轮对多边形效应更敏感，因此齿顶圆、齿根圆和分度圆之间的关系需要严格控制。建模时齿槽应对称分布，齿顶边缘保留适当倒角或圆滑过渡，避免热处理后应力集中，也减少链条滚子在啮合瞬间的刮擦。

　　外形边界上，零件可分为齿圈、轮毂和中心孔三个主要区域。齿圈承担链条啮合，轮毂承担轴向定位和扭矩传递，中心孔承担与轴的配合。轮毂端面与齿圈侧面形成台阶，安装时该端面可作为轴向靠面，与轴肩、套筒或挡圈配合确定链轮位置。若设备中链条中心线需要与机架保持固定距离，可通过轮毂长度和台阶位置控制齿圈中位，避免链条偏拉。齿圈背面相对平整，适合靠近墙板、轴承座或其他传动件布置；轮毂伸出侧则应预留装拆空间，便于键、螺钉或锁紧元件操作。

　　在输送设备中，这类链轮常作为主动轮或从动轮使用。主动轮安装在减速电机输出轴或中间传动轴上，通过链条带动托盘、夹具、推块或输送附件运动；从动轮则可布置在张紧端，配合张紧滑块或长孔调节中心距。由于链轮带有整体轮毂，轴孔受力面更长，适合链条拉力方向固定、设备连续运行的工况。若用于粉尘较多的包装、粮食、小件输送场合，齿槽区域还需在装配后保留清理空间，防止物料嵌入造成链节爬齿。

　　结构建模时应先确定链条节距、滚子外径、齿数和轴孔直径，再由分度圆直径驱动齿阵阵列。齿廓不能只按视觉星形轮廓绘制，否则加工后可能出现滚子不能落槽、链条卡死或节距不匹配的问题。轮毂外圆与齿根区域之间设置过渡圆角，可降低截面突变处的应力。键槽若沿中心孔开设，应注意其方向与齿槽的相位关系；在有装配标记要求的设备中，可将键槽布置在齿根或齿顶对应位置，方便现场同步安装。

　　安装边界方面，链轮装入轴端后需校核链条包角、轴向间隙和轮毂与机架的干涉情况。齿圈两侧应留出链条侧向摆动余量，轮毂外圆不得与护罩、张紧块或传感器支架发生摩擦。中心通孔允许轴从一端穿过，但轴肩高度不能过大，以免影响端面贴合。对于高速工况，小齿数链轮会带来更明显的速度波动，设计时应优先增大主动轮齿数或降低链速；对于低速推送、分度和限位机构，该结构则能以较小体积提供可靠的链条牵引能力。整体构型简洁，加工方式可采用棒料车削、齿形铣削或激光切割后焊接轮毂，再根据载荷选择碳钢、合金钢或不锈钢材料，并通过淬火、渗碳等方式提高齿面耐磨性。
