三排齿工业传动链轮精密结构

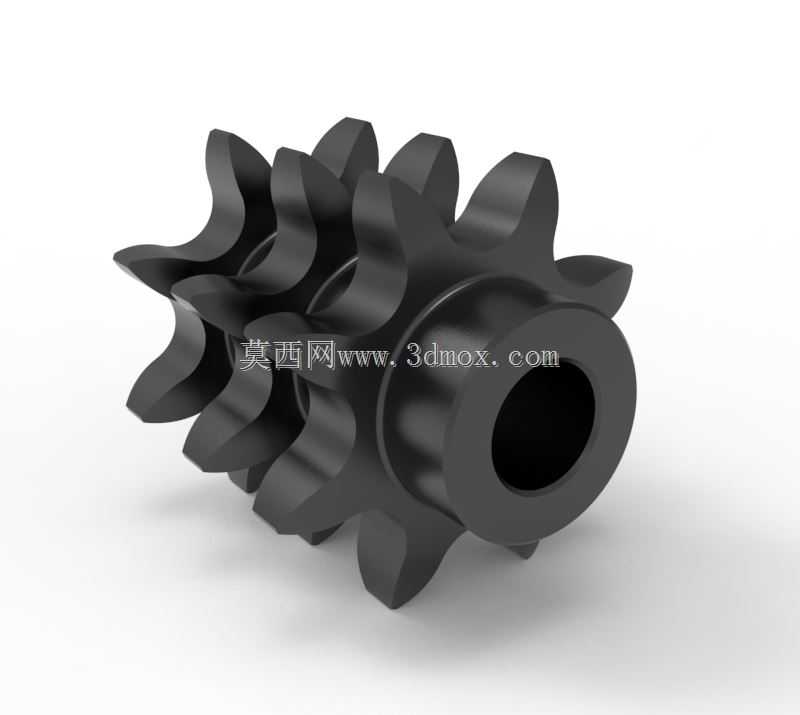

　　在重载链传动的布局里，单排链轮往往扛不住大扭矩、长周期的载荷，三排链轮的设计就是为了把链条拉力分摊到三条并行啮合齿面上，这组三排齿链轮的结构，完全贴合DIN 8187标准里08B规格链条的啮合参数，齿形的每一段轮廓都对应滚子链的滚子外径、链节距的公差区间，不会出现跳齿、卡滞或者单侧偏磨的问题。

　　从实际设备适配场景来看，这类三排链轮常用在输送线的主驱动端、农机的动力分路部位、小型工程机械的传动箱输出侧，还有需要同步拖动三条并行链条的工装变位机构上。比如重型辊道输送线里，单根链条的许用拉力到了上限，换成三排配套链条搭配这个三排链轮，总承载能力可以直接提升近三倍，而且三条链条的啮合相位完全由链轮本体的同轴齿位保证，不需要额外做张紧同步调整，运行时三条链条的伸长量偏差也能被均匀的齿面载荷抵消，不会出现某一条链条先过载断裂的情况。

　　设计这个零件的时候，首先要锚定的是安装边界：中心的通孔是和驱动轴配合的基准孔，孔的公差一般选H7或者H8，根据传递扭矩的大小，可以在孔侧加工键槽，用平键来传递扭矩，也可以在轮毂端面加工螺纹孔，搭配紧定螺钉锁紧轴端，防止链轮运转时出现轴向窜动。轮毂的轴向长度要比三排齿的总宽度多出两侧的定位余量，左边留出轴肩贴合的端面，右边留出锁紧螺母或者挡圈的安装空间，整个链轮装到轴上之后，三排齿的轴向位置要和机架上三条链条的导向槽完全对正，偏差不能超过链条节距的十分之一，不然链条运行时会蹭到链板侧面，快速磨损。

　　齿形部分的设计逻辑很明确：每一排齿的齿廓都按照08B链条的参数生成，齿顶的圆弧要避开链板的运动轨迹，齿底的圆弧半径刚好贴合链条滚子的外圆，啮合的时候滚子是顺滑滚入齿槽，不是硬撞进去，三排齿之间的间隔槽宽度要比链条内链板的总宽度多出零点几毫米的间隙，既不会让链条在槽里左右晃，也不会因为加工公差导致链板卡在两排齿的隔台上。齿的数量选取也兼顾了传动比和多边形效应，齿数太少会让链条运行时的速度波动变大，动载荷升高，齿数太多则会让相同节距下链轮的外径过大，整个传动机构的占地空间超标，这个齿数的选择刚好在中小功率重载传动的最优区间里，运转时的冲击噪音控制在很低的水平。

　　从外形尺寸的匹配来看，链轮的齿顶圆、齿根圆、分度圆都严格遵循标准链传动的计算规范，轮毂的外圆直径要大于齿根圆的最小壁厚要求，保证热处理的时候齿根部位不会因为壁厚太薄出现淬火开裂，零件的整体刚性也足够，传递满额扭矩的时候轮毂不会发生扭转变形。如果是用在焊接工装的变位机上，还可以在端面额外加工定位销孔，和驱动端的法兰盘做止口配合，进一步消除连接间隙，让正反转换向的时候没有回程空程。

　　实际选型装配的时候，还要注意链轮的轴向定位：三排齿的中间一排要对准驱动轴的受力中心，让轴受到的径向载荷尽可能对称，减少轴的弯曲弯矩，两侧的轴承支反力也能均衡分布，延长轴承的使用寿命。齿面一般会做高频淬火处理，硬度达到HRC45以上，对抗链条滚子的反复挤压和摩擦，就算在多粉尘、有少量碎屑的车间环境里，齿面的磨损寿命也能达到上万小时，轮毂部分则保留调质状态，保持足够的韧性，不会因为冲击载荷出现脆断。整个零件没有多余的复杂曲面，所有结构都是围绕可靠啮合、稳定装夹、均匀承载这三个核心需求设计，没有冗余特征，加工的时候无论是用棒料铣削成型，还是用锻造毛坯再精车滚齿，都能很方便地装夹定位，批量生产的工艺性很好。
