31齿单排滚子链传动链轮结构

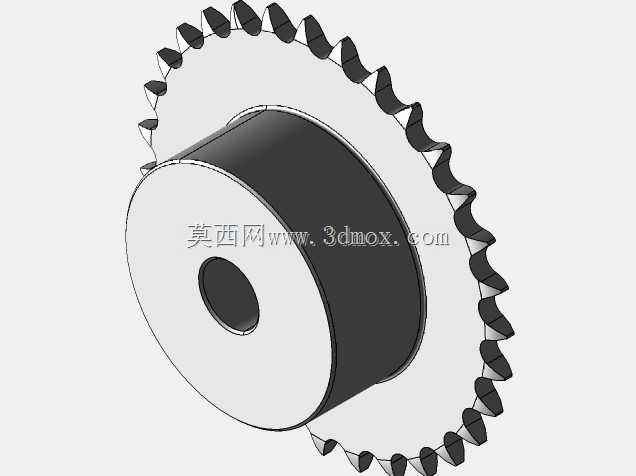

　　该零件属于短节距滚子链传动系统中的从动或主动链轮，整体采用带单侧轮毂的盘式结构，轮缘沿圆周均匀分布31个链窝齿形，中心设置贯通安装孔，轮毂向外凸起以增加与轴段的配合长度。链轮在设备中的作用不是独立承载，而是与对应规格滚子链啮合，把旋转运动转化为链条的直线牵引，或把链条牵引反向传递为轴端扭矩。这类结构常见于输送线端部驱动站、张紧转向站、小型包装设备进给机构、农业机具传动箱、轻工机械同步输送机构以及需要低速大扭矩传递的辅助传动单元。

　　从实际布置看，链轮齿圈外径、齿根圆和轮毂外径之间留有明确层级：齿圈负责啮合，轮毂负责定位，盘体连接二者并传递扭矩。建模时齿形不能按普通渐开线齿轮处理，链条传动依靠滚子落入齿槽实现接触，齿廓需要兼顾滚子进入、承载和退出三个阶段。齿槽底部圆弧应与链条滚子外径匹配，两侧工作齿面留出合理接触区域，使滚子在啮入时能够平滑落座，避免链节刚进入齿槽时产生冲击。齿顶部分不宜过尖，通常保留较小平台或圆弧，既方便链条在多边形效应下上下波动，也能降低链板与齿顶干涉的概率。

　　31齿的齿数选择偏向平稳传动场景。相比小齿数链轮，它在相同链节距下单齿承受的啮合频次更低，链节进入和离开齿槽时的速度波动更小，运转噪声和冲击也相对减弱；同时较大的分度圆直径能够降低链条紧边拉力对轴和轴承形成的附加载荷。设计中需要注意，链轮齿数增加会使外形尺寸增大，因此该结构更适合安装空间较充裕、对传动平稳性有要求的部位，而不是极度紧凑的高速箱体内。

　　轮毂形式采用单侧伸出，适合链轮贴靠轴承座、墙板或支架侧面安装的场合。中心孔可作为与传动轴配合的基准圆柱面，孔长由轮毂厚度决定，较长的配合面能够提高键连接或紧定连接的稳定性，减少链轮在受载时偏摆。若用于正式产品设计，通常会在孔内布置键槽，或在轮毂侧面加工紧定螺钉孔；三维结构中保留完整轮毂实体，便于后续根据轴径、键槽标准和固定方式进行二次特征添加。轮毂与齿圈之间的盘体厚度需要兼顾减重和刚度，过薄会在链条脉动拉力下产生端面变形，过厚则增加转动惯量和材料成本。

　　安装边界上，最外侧约束来自齿顶圆，设备护罩、链条导轨和机架侧板不能侵入齿顶旋转范围；轴向边界则由轮毂端面和齿圈侧面共同决定。装配时应保证链轮端面与传动轴轴线垂直，双链轮或链轮与张紧轮共面时还要控制齿宽中心平面的对齐误差。若链轮偏斜，链条会在齿面上单侧接触，轻则引起异常磨损和爬齿，重则使链板受到侧向弯折。链条包角区域应保持足够啮合齿数，中心距过小或张紧位置不合理时，有效啮合齿数下降，容易出现跳齿。

　　从受力路径看，链条拉力作用在啮合滚子上，经齿面传到轮缘，再通过盘体传递到轮毂，最后由轴孔和键连接传至轴系。齿根与盘体交接处是应力集中较明显的位置，实际工程中通常保留过渡圆角，避免尖角导致热处理裂纹或疲劳开裂。链轮材料可根据工况选用中碳钢、合金钢或铸铁，表面齿部经淬火处理后提高耐磨寿命；对于输送设备中低速、低冲击场合，也可采用常用碳钢加工后配合标准链条使用。

　　三维建模时，先按链条节距、滚子外径和齿数建立分度圆，再生成单个齿槽轮廓并阵列，能够保证31个齿窝周向均布。齿宽方向应略小于链条内节内宽，保证滚子链能够自然落入，而不是被两侧齿面夹住。轮毂外圆、中心孔和齿圈应保持同轴关系，端面加工余量和倒角位置可在模型中通过圆角、倒角特征表达。整体结构没有复杂曲面，关键在于齿形参数、轴向定位和安装空间的协调，使其既能满足链条啮合，又能在实际机架上完成轴系固定与护罩避让。
