蒸汽设备配套活塞组件结构设计

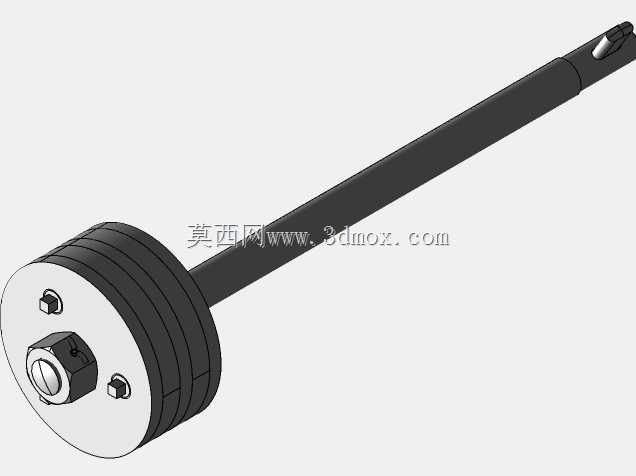

　　这套活塞组件的三维结构，面向小型蒸汽发生与动力输出场景搭建，常见于教学演示用蒸汽机模型、小型往复式蒸汽动力试验台、老式蒸汽辅助工装的动力端改造项目。活塞作为往复式动力设备里直接承接工质压力、把蒸汽膨胀产生的推力转化为直线机械功的核心零件，整套结构的配合精度直接决定气缸腔室的密封可靠性、动力传递效率与长期运行的磨损寿命。

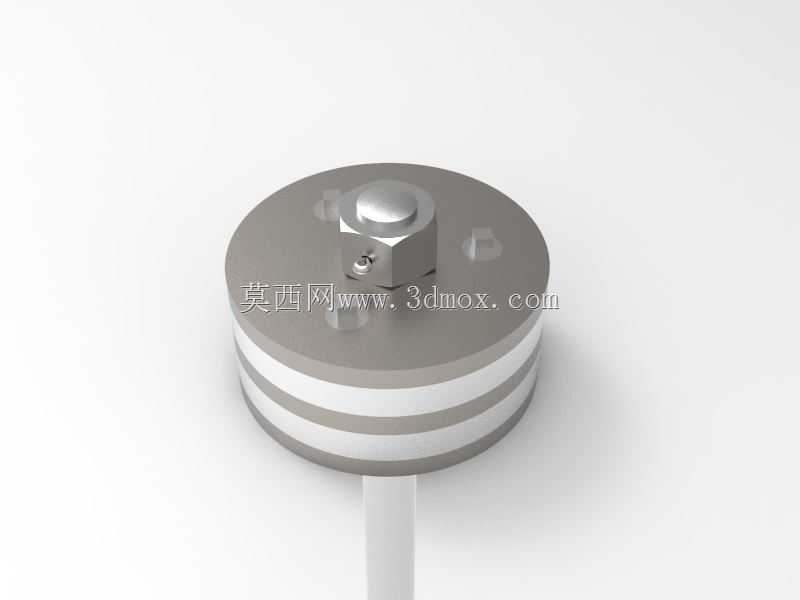

　　从结构布局来看，组件主体采用多层叠合的圆柱活塞本体，柱身预留两道环形槽位，用于嵌入弹性密封环，工作时密封环在蒸汽压差作用下紧贴气缸内壁，阻断高压腔与低压腔之间的工质窜漏，既避免高压蒸汽直接从活塞外周泄走造成功率损失，也能减少活塞本体和缸壁的直接硬摩擦，日常维护时仅需更换磨损的密封环即可恢复密封性能，无需整体替换活塞主体。活塞顶端集成了带锁紧定位结构的十字头连接座，座体加工出平面卡位与紧固孔位，用于和活塞杆端部完成刚性锁合，相比传统光面过盈压装的连接方式，这种带止转卡位的锁紧结构能承受往复运动中频繁切换的交变拉压载荷，不会在长期高频换向过程中出现活塞杆松动、活塞偏转卡缸的故障。活塞下端延伸出同轴导向杆段，装配时该杆段穿入气缸端盖的导向衬套，全程约束活塞的运动轴线，保证活塞在缸内往复行程中始终和气缸内壁保持均匀间隙，避免偏磨导致密封环局部过早失效。

　　建模过程中首先以气缸内径作为活塞外径的设计基准，活塞本体外径和缸壁之间预留0.1至0.15毫米的运行间隙，给热态下金属受热膨胀留出余量，防止蒸汽加热后零件膨胀卡死在缸体内。两道密封环槽的宽度、深度尺寸按照选配的密封环截面参数匹配，槽底留有微小的径向活动余量，让密封环可以在压差作用下自动向外贴紧缸壁，同时环槽两侧的端面做平行度约束，保证密封环在槽内不会出现轴向窜动卡滞。顶端连接座的锁紧孔位和活塞中心轴线的同轴度控制在0.05毫米以内，避免活塞杆装配后出现偏心，导致往复运动时侧向力额外增大导向衬套的磨损。底部导向杆的外径和端盖衬套采用间隙配合，配合公差选取H7/f6，既保证杆体可以在衬套内顺畅滑动，又能把径向晃动量控制在极小范围，维持活塞整体的运动对中性。

　　实际装配时，活塞整体从气缸的开口端推入腔室，先将两道密封环逐一卡入环槽，在环面涂抹少量耐高温润滑脂降低初始摩擦阻力，再将顶端连接座和传入缸内的活塞杆端部对位，穿入锁紧紧固件完成锁止，下端导向杆顺势穿入端盖的导向衬套，最后将气缸端盖和缸体法兰对位紧固即可完成动力端的组装。运行过程中，高压蒸汽从气缸的进汽道交替注入活塞两侧腔室，压差作用在活塞端面推动组件沿轴线做直线往复运动，推力通过活塞杆传递给外侧的曲柄连杆机构，把直线运动转化为旋转扭矩输出，带动负载运转。

　　结构设计上特意将活塞本体做成多层圆盘叠合的形式，既可以在不同层位灵活调整密封槽的开设位置，也能在保证整体结构强度的前提下降低零件整体自重，减少往复运动产生的惯性冲击，让设备运行换向时的振动更小、运转更平稳。所有棱角位置都做了小半径圆角过渡，避免应力集中在交变载荷下产生疲劳裂纹，顶端连接座的外露紧固件做了沉头收纳处理，不会出现突出棱角刮擦气缸内壁的问题。这套结构既可以直接用于小型蒸汽动力装置的核心动力部件选型参考，也能作为往复式压缩机、常压气缸类设备活塞结构的设计参照，帮助结构工程师快速理清活塞密封、活塞杆连接、运动导向三个核心部分的配合逻辑，在后续定制设计时直接复用成熟的配合尺寸与布局思路，减少样机试装阶段出现卡滞、窜漏、偏心磨损这类常见故障的概率。
