22齿滚子链传动链轮带轮毂结构

　　链传动在中低速、大中心距、工况存在粉尘或轻微冲击的设备里很常见，这版22齿链轮对应的是小节距滚子链使用场景，齿形按标准滚子链啮合轮廓处理，重点不在花哨外观，而在保证链节顺利啮入、啮出，降低多边形效应带来的速度波动和冲击。

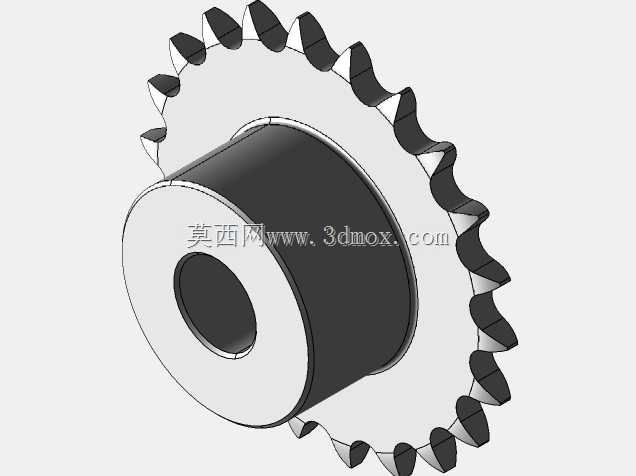

　　从结构上看，零件采用单侧带凸台轮毂的盘式布局：外缘是均布的22个链齿，中间为较厚的轮毂段，中心开出轴孔，用于穿入传动轴并通过键或紧定方式传递扭矩。轮毂向外凸出，一方面增加了与轴的配合长度，使支承和扭矩传递更稳定；另一方面让链轮齿圈侧面与机架、轴承或相邻零件留出间隙，避免链条运行时与周边结构发生摩擦。齿圈部分相对薄一些，既满足链条啮合宽度，又控制整体重量和转动惯量，适合频繁启停或正反转的传动工位。

　　齿形设计围绕滚子链啮合展开。每个齿槽需要容纳链条滚子，齿廓曲线在啮入区留出导入角度，使链节进入时不是硬性撞击，而是沿齿面平滑就位；齿底圆弧与滚子外径匹配，保证接触区域合理，避免局部应力集中。齿顶部分做了相应过渡，既防止链条跳齿，也减少链节抬起时的干涉。22齿属于中等齿数范围，相比少齿数链轮，它的链节转角更小、传动平稳性更好，动载荷和噪声更低；相比大齿数链轮，它又能在相同传动比下控制外径尺寸，不会让传动机构过于庞大。

　　实际选型时，这类链轮常用于输送线、包装设备、轻工机械、小型自动化机组以及需要同步传递动力的辅助机构。小节距链条本身适合载荷不算极端但要求传动可靠、维护方便的场合，例如辊道输送、张紧调节机构、间歇进给装置等。链轮安装后，链条包角、两轴平行度和中心距都要控制：轴系偏斜会造成链条偏磨，使滚子和齿面接触集中在一侧；中心距过小会削弱包角并影响啮合齿数，过大则容易使松边链条抖动。模型中轮毂与齿圈的相对位置，也为现场判断链条侧边空间、轴端固定件布置提供了直观边界。

　　外形尺寸方面，齿圈外径由齿数、节距和滚子直径共同决定，齿根圆、齿顶圆和轮毂外圆形成清晰的径向层次。中心轴孔是安装基准，孔壁与轴的配合需按扭矩大小、装拆频率选择过渡或间隙配合，并预留键槽、顶丝孔等防转结构。轮毂端面可作为轴向定位面，靠轴肩或套筒压紧；若用于高速或载荷波动较大的位置，还应考虑端面跳动和齿圈径向圆跳动控制，以免链条周期性张紧。

　　建模时需要把标准齿廓、齿根圆角、轮毂过渡圆角和中心孔作为关键特征处理。齿根与轮盘交接处不宜形成尖锐棱边，因为链条载荷反复作用时，该区域容易萌生疲劳裂纹；轮毂与齿盘之间的过渡圆角则能改善应力分布，减少淬火或承载时的薄弱截面。油润滑工况下，齿面和滚子接触区需要保留润滑空间，结构上不应让齿槽被护板或邻近零件完全封闭。

　　从维护角度看，链轮寿命往往与链条磨损、张紧状态和对中质量直接相关。齿面磨损后，链节会爬上齿顶，出现跳齿或异响；轮毂孔磨损则会造成配合松动，使传动冲击增大。因此在结构设计阶段，就要让链轮具备可靠的轴向固定、足够的齿面硬度以及便于拆装的轴孔关系。该模型把齿圈、轮毂和中心孔的关系完整表达出来，可用于链传动布局校核、轴系装配检查、护罩空间确认以及非标设备中的动力传递方案验证。
