法兰连接旋塞式黄铜直通管路控制阀

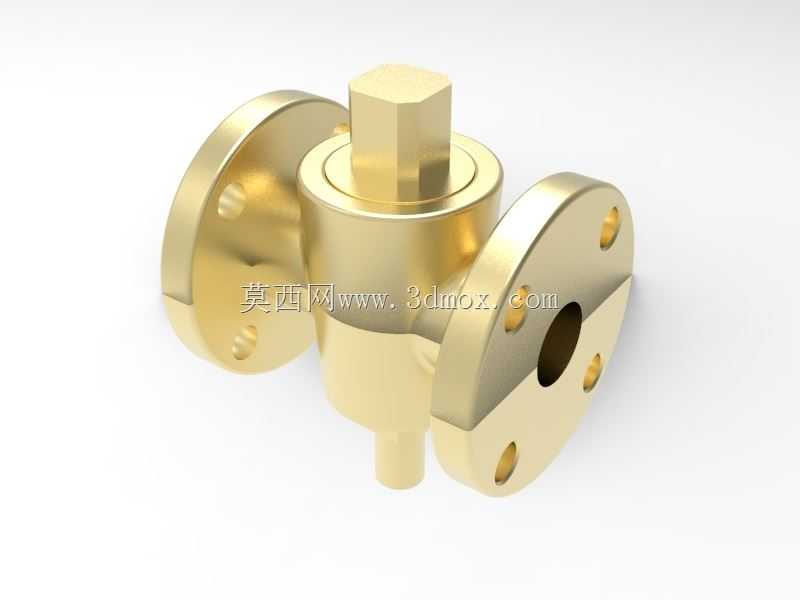

　　这款带双侧法兰的旋塞式直通控制阀，在中小口径给排水、低压油气输送、暖通管路以及小型工艺流体回路里十分常见，阀体采用铸铜材质加工成型，铜材本身的耐蚀性与切削加工友好度，让它在民用供水、暖通空调、轻工流体管线中长期作为通断调节部件使用。从现场安装边界来看，阀体左右两端一体延伸出圆形连接法兰，法兰盘面上沿圆周均匀布置螺栓过孔，安装时管路侧配对法兰与阀体法兰对齐，穿入螺栓后均匀预紧即可完成对接，法兰端面预留密封垫片放置空间，不需要额外加工管螺纹，现场拆装维护比螺纹连接更便捷，也避免了螺纹旋合深度不足带来的渗漏风险。阀体中部为圆柱形主腔，内部加工出与通路垂直的锥形塞孔，配合顶部的方头操作段，使用配套扳手转动方榫即可带动内部塞体旋转，

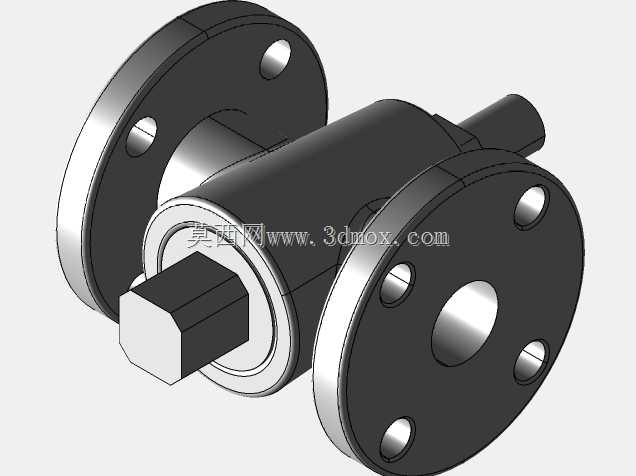

　　当塞体通孔与两侧管路通路对齐时阀门全开，流体沿直通路径流过，流道阻力小，不会出现明显的节流压损；旋转九十度后塞体实体段封堵通路，实现管路完全截断，这种旋塞结构的启闭行程仅需四分之一转，现场操作快速，结构简单没有复杂的阀杆螺纹副，长期使用卡滞概率低。顶部方头操作段做了加粗加高设计，扳手咬合面平整，即使阀门长期处于半露天工况、表面出现轻微氧化，也能可靠传递扭矩，不会出现普通手轮阀杆锈蚀后无法施力的问题。阀体下部延伸出定位小轴头，用于装配时和支座定位孔配合，限制阀体绕管路轴线转动，在振动较大的设备配套管路上，这个小轴头可以配合限位卡件分担法兰螺栓承受的扭转载荷，避免长期振动下螺栓松退。建模过程中首先以两侧法兰的密封端面为基准建立同轴通路，

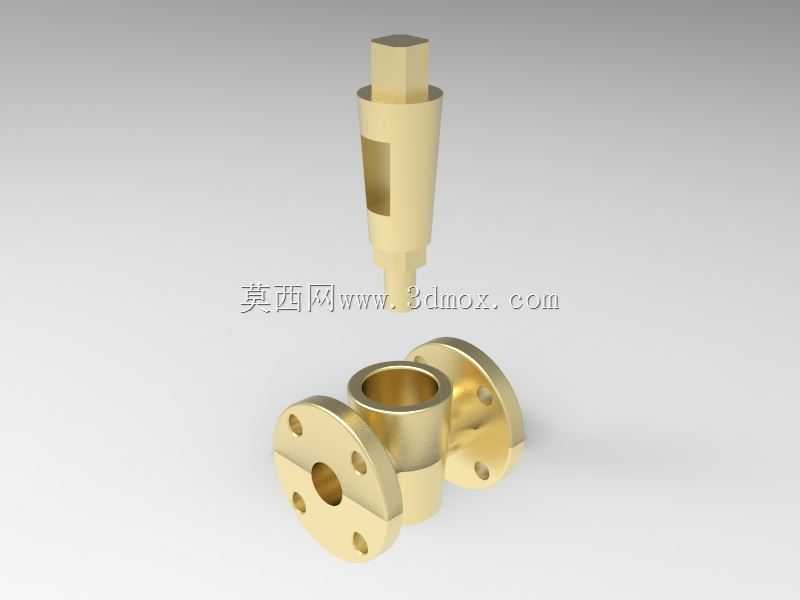

　　确定法兰外径、螺栓孔分布圆直径、孔径与孔位数量，保证和常用标准配对法兰的安装尺寸完全匹配；再构建中部圆柱形阀体容腔，内部锥塞的锥度按照低压旋塞阀的常用配合锥度设定，保证塞体和阀腔接触面贴合均匀，转动时既有密封比压又不会出现卡涩。顶部方头的对边尺寸按照操作扭矩需求设定，方头和阀腔上部的台肩之间预留填料装填空间，实际生产中这个位置填入密封填料后压入压盖，就能阻止流体从阀杆转动间隙向外渗漏，建模时把台肩的定位台阶、填料腔的深度与径向间隙都按实际装配关系还原，不会出现干涉。两侧法兰和阀体主体的交接位置做了圆滑过渡圆角，铸造成型时这个圆角可以避免金属液充型时在转角处产生缩孔、应力集中，后续承压工况下圆角位置的应力分布比直角交接更均匀，

　　降低阀体受压开裂的隐患。法兰盘上的螺栓孔做了轻微沉边处理，装配时螺栓头可以贴合平整，不会因为铸件表面微小凸起导致螺栓偏斜。流道内壁从法兰端面到阀腔的过渡段做了平缓扩径衔接，流体从管路进入阀腔时不会出现突然通径变化带来的涡流冲蚀，长期输送含微小杂质的流体时，内壁局部冲刷磨损的速率更低。这款阀门的整体轴向尺寸由两侧法兰外端面间距确定，径向最大轮廓为法兰盘外圆，顶部方头的高度决定了阀门操作所需的上部空间，现场布局管路时只要预留出扳手转动方头的活动空间，下部定位轴头对准支座定位点，就能完成整机布置，不需要额外留出大段检修抽芯空间，紧凑的结构很适合设备内部管路排布密集的场景。和普通球阀相比，这种铸铜旋塞阀的零件数量更少，没有浮动球、阀座密封圈等多件组合结构，在温度波动较大的工况下，金属锥面配合的密封性能不会因为非金属密封圈老化而快速衰减，用于温水、低压润滑油、洁净气体等介质的通断控制时，维护周期更长。建模时所有配合面的尺寸公差按照铸造铜件的常规加工余量设定，法兰密封面预留精加工余量，螺栓孔位置度按照管路法兰配对的允许偏差控制，保证三维结构导出工程图后可以直接指导铸造模具制作与后续机加工工序，装配关系里塞体和阀体的同轴度、方头和塞体的传动配合位置都做了约束，转动模拟时可以完整呈现全开全关的位置状态，方便设计人员核对启闭行程和周边管线部件的干涉情况。
