直角旋塞式金属水路开关结构

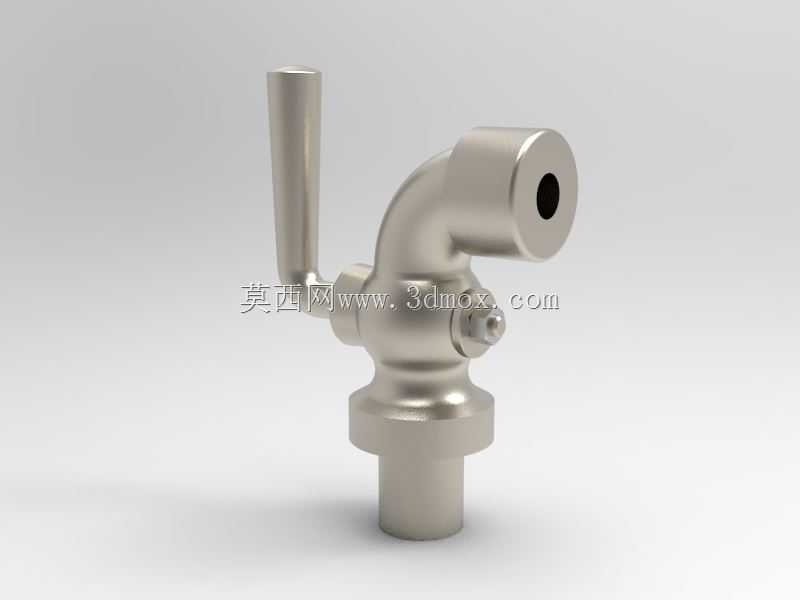

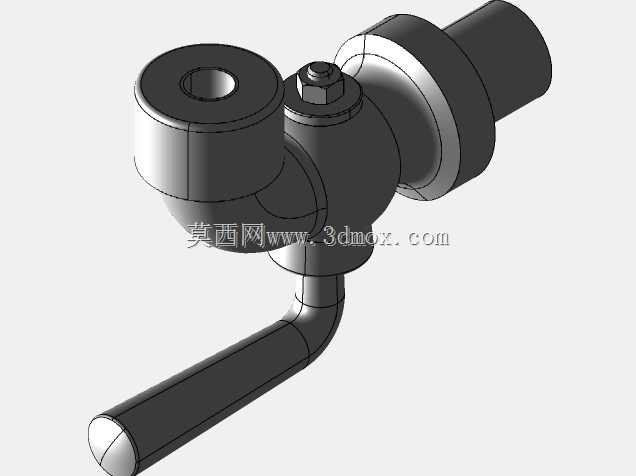

　　这套直角式手动旋塞开关的三维结构，面向小口径流体管路的通断控制场景，常见于实验台水路、小型工艺管线、取样支路、设备冷却回路以及需要快速截断介质的低位接管位置。阀体采用90度弯通布局，下侧为竖直插入式接管端，侧上方为水平出口端，操作人员扳动直立手柄即可带动内部旋塞芯旋转，在通路全开与全关位置之间切换，动作行程短，手柄指向与阀口状态对应关系直观，现场巡检时不用额外加装指示牌也能快速判断阀门开闭。

　　从实际装配边界看，下端圆柱接管段承担插入与定位作用，外圆需要和配套软管、卡套接头或焊接底座保持同轴，台阶面在接管插入到位后形成轴向限位，避免安装时过度顶入旋塞腔造成阀芯卡滞。水平出口端保留了同轴内孔与端面加工基准，端部外圆可根据接管方式配置外螺纹、快插接头或法兰转接段，出口轴线与下端入口轴线在同一投影面内垂直相交，管路排布时可以直接贴靠设备立面或台面边缘走管，减少额外弯头数量，也降低了窄小空间内管路干涉的概率。

　　阀芯区域位于阀体中部的加粗腔体内，外部可见的压紧螺母与侧向锁紧螺钉用于约束旋塞芯的轴向位置和密封预紧量。建模时需要重点保证旋塞锥面或圆柱配合面的同轴度，腔体中心线同时穿过手柄回转轴线，手柄根部的扁位或销接结构要和阀芯上端传动位贴合，避免扳动过程中出现空程。阀体在阀芯腔上下位置设置了加厚凸缘，一方面承受密封件压紧产生的局部应力，另一方面为铸件或机加工件提供足够的壁厚余量，防止水压脉动时在转角薄弱区产生裂纹。

　　手柄采用长杆式直立结构，力臂远离阀芯回转中心，操作人员只需较小握力即可克服密封摩擦阻力完成开关动作。手柄根部与阀盖之间保留转动间隙，三维布局时要校核手柄在90度旋转范围内的扫掠空间，尤其在水平出口附近、管路保温层外侧以及并排安装多组阀门时，不能让手柄与相邻管道、墙板或紧固件碰撞。手柄顶端做圆柱收束，表面无尖锐棱边，带防护手套操作时仍能稳定握持；其直立姿态也便于在阀门上方布置刻度牌或限位块，实现全开、全关两个位置的机械定位。

　　流道设计上，入口竖直流道在阀芯处转向水平出口，阀芯通孔在全开位置应与阀体流道尽量对中，减少台阶错位带来的局部阻力。对于冷却水、低压气体、洁净液体等介质，流道内壁应避免形成滞留凹坑，转弯处过渡圆角要兼顾铸造脱模和机加工刀具可达性。密封副可根据介质特性选配铜合金、不锈钢或工程塑料摩擦件，阀体外部的金属质感造型不仅是外观表现，也反映了各加工面之间的基准关系：下端外圆、出口端面、阀盖支承面和手柄旋转轴共同构成装配校核的关键几何要素。

　　在设备选型和结构复核时，工程人员可以先依据下端接管直径确定安装孔或软管规格，再按水平出口中心到下端支承面的高度预留检修空间。阀门整体高度主要由手柄长度和阀芯腔体决定，宽度则集中在弯通头部，布局时应在手柄摆动侧留出手指操作空间，在压紧螺母侧留出扳手空间。侧向锁紧螺钉不宜被管路遮挡，维护时需要在不拆卸主体管路的情况下调整密封压紧力。该结构把通路转向、手动截断、端面密封和接管限位集成在一个紧凑阀体中，适合作为小通径管路系统里的基础控制元件进行三维干涉检查、装配工艺验证和维修空间评估。
