勾型双销端面锁紧扳手三维结构

　　这款勾型双销端面扳手主要面向圆形锁紧螺母、轴端压盖、机床主轴锁紧环以及液压夹具调节环的装拆场景。在设备维护和装配线上，经常会遇到外圈带孔或槽的圆螺母，普通开口扳手无法贴合受力，活动扳手又容易打滑，勾型双销结构可以将两个销柱同时插入锁紧件端面的对应孔位，通过长力臂施加扭矩，使锁紧或松开过程更稳定。

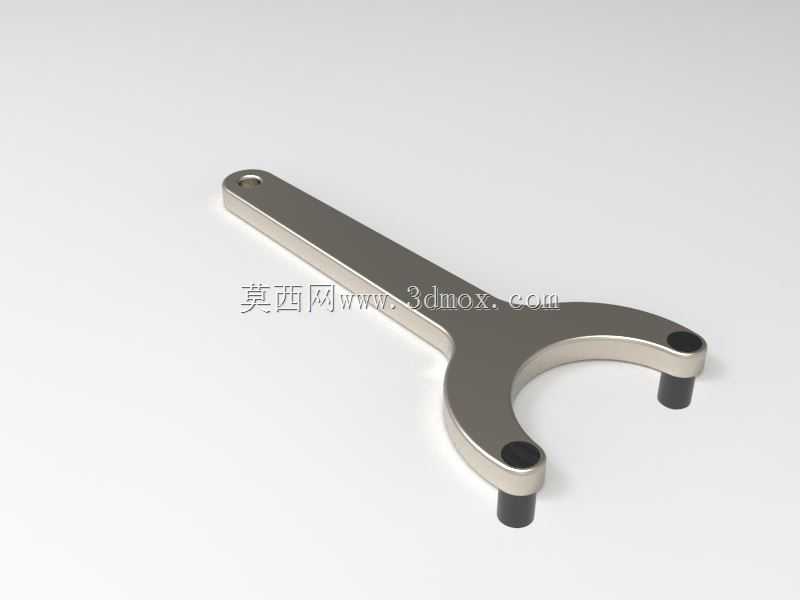

　　从实际使用角度看，扳手主体采用一体式勾形轮廓，长柄端预留悬挂孔，便于在工位工具板上存放；工作端为半包围弧形叉口，两个黑色销柱分别位于叉口端部，销柱轴线与扳手平面垂直。作业时，销柱进入圆螺母端面孔后，弧形开口能够避让中心轴或螺纹部位，避免工具与轴体发生干涉。相比单销勾扳手，双销接触能够分散局部载荷，减少孔壁被撬伤的风险，也更适合需要较大预紧力矩的锁紧环节。

　　结构设计上，手柄段采用平直长条形态，宽度和厚度沿长度方向保持较好的连续性，靠近工作端时逐渐过渡为圆弧叉形，这种过渡既保证握持和传力路径顺畅，也能降低拐角处应力集中。两个销柱与本体之间可按装配关系理解为压入或紧固连接，销柱端部承担剪切和挤压载荷，因此在建模时需要重点保证销柱中心距、伸出高度、本体厚度以及叉口内圆弧半径之间的尺寸协调。若销柱间距与螺母孔距不匹配，工具将无法插入；若销柱伸出过长，受力时弯矩增大，过短则容易在转动中脱出。

　　外形边界方面，该工具属于细长杆类手动工装，收纳时主要占用长条平面空间，工作端的弧形开口决定了其适配的锁紧环外径范围。三维建模时可先绘制手柄与勾形工作端的连续轮廓，再通过拉伸得到金属本体；销柱作为独立特征装配到对应孔位，便于后续根据不同螺母规格更换销径或调整中心距。手柄末端小孔可用于穿挂绳或工具挂钩，孔边应保留足够实体宽度，防止悬挂或受力时开裂。

　　在机床、减速器、液压站和工装夹具维护中，这类扳手常用于调整主轴背帽、锁紧轴承压盖、固定回转工作台螺母等部位。操作时将叉口跨绕圆形件外缘，双销对准端面孔后沿切线方向施力，力臂越长，相同手部作用力下获得的扭矩越大。弧形本体并不直接承担主要夹紧力，真正的扭矩传递集中在两个销柱与孔壁接触区，因此销柱需要具备较高硬度和耐磨性，本体则侧重整体刚性和抗弯曲能力。

　　建模过程中还应关注工作端开口方向与手柄轴线的相对角度。勾形部分需要让销柱在旋转受力时处于近似切线位置，这样施加的力能更有效地转化为螺母扭矩；如果销柱位置过于靠近径向方向，转动时会产生额外径向分力，甚至使扳手从孔位滑出。本体表面可按金属锻件或机加工件处理，边缘设置适当圆角，既提升握持安全性，也避免热处理和受力时在锐边产生裂纹源。

　　从装配边界看，该工具不与设备固定连接，属于手动维修配件，但其工作空间需要满足手柄回转半径。狭窄机箱内部使用时，应提前检查手柄摆动范围内是否存在管路、线缆或邻近零件；若空间受限，可在结构逻辑上缩短手柄或增加六角驱动端，但相应扭矩输出会下降。销柱直径、中心距和叉口弧度是选型时最关键的匹配参数，直接决定能否对应目标圆螺母。

　　整体三维结构完整表达了本体、销柱、悬挂孔和勾形开口之间的关系，适合用于五金工具设计、维修工装选型以及手动工具装配演示。
