双头开口固定扳手五金工具结构

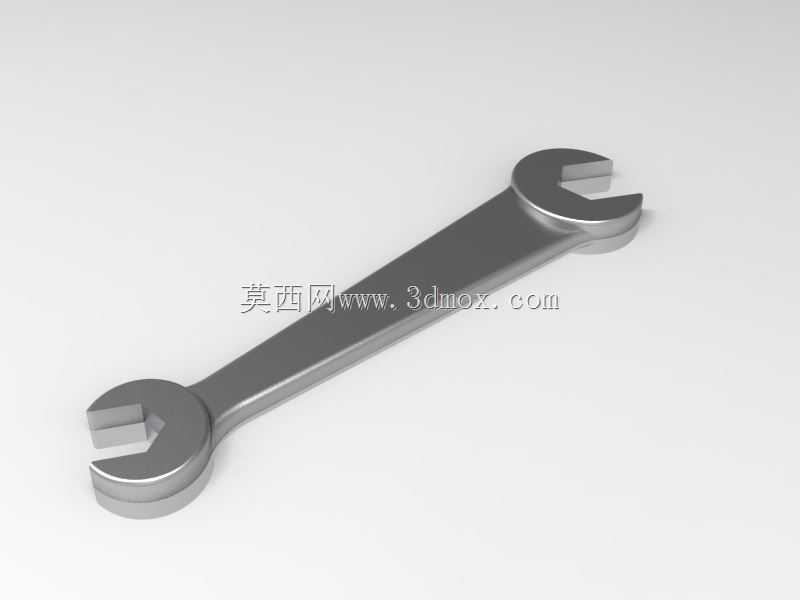

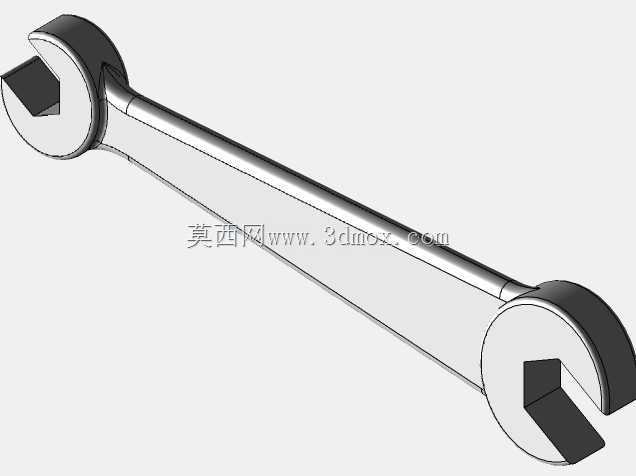

　　该模型呈现的是一把双头开口固定扳手，整体为细长杆身连接两端开口扳口的经典手动工具结构，主要用于螺栓、螺母等六角紧固件的拧紧与拆卸作业。扳手在机械装配、设备检修、工装夹具调试、生产线维护以及五金维修场景中使用频率很高，尤其适合空间相对开阔、紧固件外露且需要快速套入的位置。与活动扳手相比，固定开口扳手的扳口尺寸确定，夹持面与螺母对边贴合更稳定，操作时打滑概率较低；与套筒工具相比，它不需要沿紧固件轴向预留完整套入空间，在螺栓端部靠近板件、管路或机架侧面时，仍可从侧向卡入完成转动。

　　从结构上看，模型两端均采用U形开口形式，开口内侧形成两个近似平行的受力面，用于贴合六角螺母或螺栓头的两组对边。工作时，外力通过长杆传递到扳口，扳口接触面将扭矩作用于紧固件。开口根部需要重点控制圆角和截面过渡，因为在紧固或拆卸较大扭矩零件时，开口根部是应力集中较明显的位置；若根部尖角过大、壁厚不足或热处理不当，容易出现张口、裂纹甚至断裂。杆身与扳头之间采用逐渐加宽的过渡区域，既避免截面突变带来的应力集中，也让头部有足够材料承受弯曲和扭转载荷。

　　外形设计上，扳手杆身沿长度方向保持较窄厚度，便于在设备缝隙、法兰周边和机架内部伸入；两端头部相对杆身加厚、加宽，以满足开口强度和接触面积要求。扳口开口方向与杆身轴线可形成一定角度，这种布置有利于在平面上连续翻转扳手，实现小角度往复拧紧。实际使用中，操作人员通常将扳口完全套入螺母，使螺母对边尽量贴靠开口深处，而不是仅卡在开口端部，这样可以减少局部压伤和滑脱风险。模型中杆身表面平整、边缘连续，适合在后续工程图中进一步表达厚度、头部宽度、开口尺寸及倒角位置。

　　安装边界方面，这类工具不直接固定在设备上，但其使用空间需要结合紧固件周围环境判断。选型时首先要确认紧固件对边尺寸，扳口过大将造成间隙过大，容易磨圆螺母棱角；扳口过小则无法套入。其次要评估转动扫掠空间，扳手长度决定力臂大小，也决定旋转时所需的圆弧空间；长柄扳手虽然省力，但在密集管路和电气柜内部可能与相邻部件干涉。扳手头厚度方向也需要预留插入间隙，特别是在螺母贴近墙板、链轮、轴承座或管接头时，头部过厚会无法到位。

　　建模时应重点保证开口夹持面的平行度、开口根部圆角、杆身厚度变化以及两端头部的对称性。开口处可增加轻微倒角，既对应真实零件的去毛刺工艺，也能引导扳手套入紧固件。杆身侧面可根据实际产品设计为平面或略带弧面，以提升握持感和刚性。若用于后续仿真，可将约束和载荷施加在开口夹持面上，模拟操作人员在杆身末端施加切向力时头部的应力分布；若用于加工或展示，则需补充材料、热处理、表面处理和尺寸公差等工程信息。整体结构简洁，但对尺寸匹配、强度过渡和使用空间的要求较高，是手动五金工具中非常典型的通用机械零部件。
