37齿单排滚子链传动链轮

　　链传动在中低速、大中心距、重载工况下的可靠性，是带传动与齿轮传动之间很难替代的一环。这个37齿链轮对应的是5×2.5mm规格滚子链，齿形与节距按照DIN 8187及ISO链传动标准建立，适用于轻载精密输送、小型自动化机构、包装辅机、实验设备以及紧凑空间内的同步牵引场景。与齿轮啮合不同，链轮并不直接与另一个链轮齿面连续接触，而是通过链条滚子依次落入齿槽来传递扭矩，因此设计重点不在渐开线接触精度，而在齿槽包容、滚子落座、多边形效应控制以及链条包角稳定性。

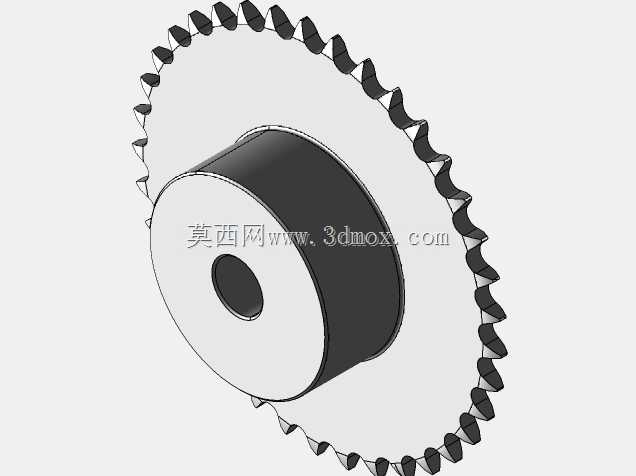

　　从结构上看，该零件采用轮缘、腹板与轮毂一体化的盘式结构。外圈均匀分布37个齿，齿顶呈链传动常见的尖顶过渡轮廓，齿槽底部留出与滚子外径相匹配的圆弧区域，使链条在进入和脱离啮合时能够平顺落座。齿数较多带来的直接好处是单齿啮合角度变化更小，链条绕入轮缘时的速度波动降低，冲击、噪声和磨损都会相应减小；但齿数增加也会使链轮外径变大，设计时必须核对整机外罩、张紧行程和相邻部件间隙。

　　轮毂位于链轮一侧，呈筒状凸起，中心设置轴孔，用于与传动轴形成配合。这种单侧凸台结构适合安装在轴端或靠近轴承座的位置，能够通过键连接、紧定螺钉或其他轴向固定方式传递扭矩。轮毂外圆与轮缘之间保留较宽的实体过渡区，既增强齿根到轴孔之间的载荷传递路径，也避免薄板轮体在张紧力作用下产生侧向变形。若用于高速或频繁启停场合，实际加工中还需要关注轴孔同轴度、端面跳动和动平衡余量；若用于轻载输送，则可在保证齿部强度的前提下适当控制腹板厚度，以降低转动惯量。

　　建模时齿部不能只按外观阵列处理，需要先确定链条节距、滚子直径、齿根圆、齿顶圆和分度圆位置，再按标准齿廓建立单个齿槽，最后绕轴阵列形成完整轮齿。齿槽两侧工作面应保证滚子进入时不发生卡滞，齿根圆弧不能与滚子发生干涉，齿顶也不宜过度压迫链板。链条在松边和紧边张力不同的情况下，会对链轮产生径向合力，轴孔与轮毂长度需要结合轴径、轴承跨距和悬臂载荷复核。

　　安装边界方面，链轮中心高决定链条上下悬垂量，两链轮轴线应保持平行，轮齿中心平面需共面，否则链条会出现偏磨、跳齿甚至侧向脱链。外围设计还要给链条张紧机构预留调节距离，尤其在中心距较长或传动比固定的机构中，磨损伸长后仍需通过张紧轮或可调轴承座维持合理张力。护罩设计时，应在齿顶圆外保留安全间隙，同时在链条啮入、啮出区域避免遮挡维护空间。

　　该链轮的使用价值在于把标准链条的牵引能力转化为稳定的旋转传动。它常见于输送辊道、小型斗式提升机构、包装线进给装置、纺织与食品机械的轻载传动单元，也可作为设备改造中替换老旧链轮的三维参照。结构设计上，它没有复杂曲面，但对节距一致性、齿槽位置、轴孔配合和安装对中要求明确；真正影响寿命的往往不是单个齿的静态形状，而是链条张紧、润滑条件、对中精度以及齿面热处理质量。通过完整三维结构，可以在设计阶段提前检查轮齿与链条包络、轮毂与轴系、护罩与外圆之间的空间关系，减少样机装配时的干涉与返工。
