DIN8187标准04C-1规格八齿套筒滚子链链轮

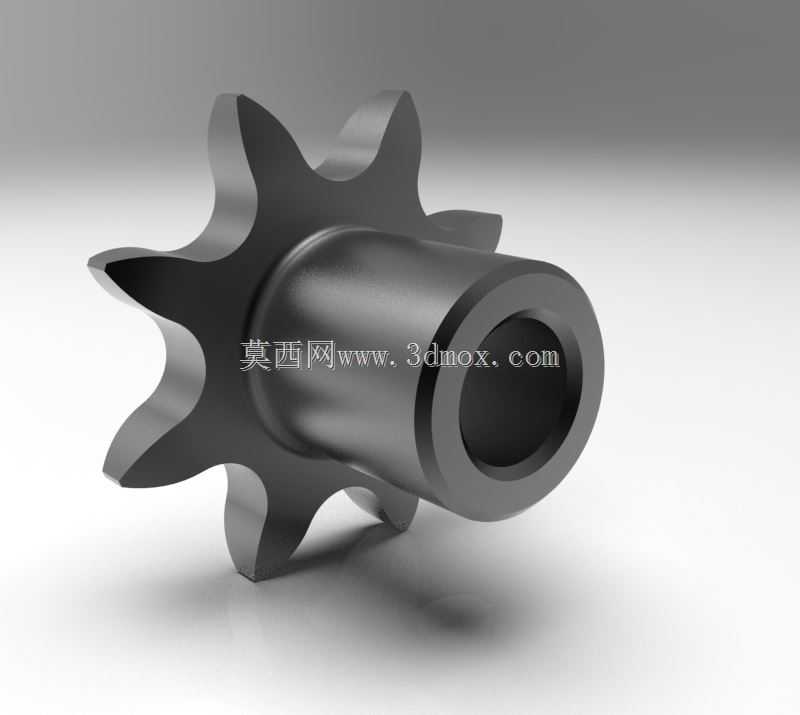

　　这款链轮对应短节距精密滚子链04C-1规格，齿部几何参数完全遵循DIN 8187链条链轮配套标准，整体为带一体式加长轮毂的单排链轮结构，齿圈部分均匀分布8个啮合齿，是链传动系统里直接和滚子链啮合、传递旋转扭矩的核心传动零件。

　　从实际设备适配场景来看，这类小规格单排链轮多用于轻载传动工位：小型包装生产线的进瓶输送链驱动端、桌面级自动化装配线的倍速链张紧端、小型农用机具的喂入机构、办公自动化设备的动力输出轴、小型食品输送线的从动张紧轴都能见到同规格链轮的应用。小节距链条运行时冲击载荷远小于大节距工业链，04C规格链条本身节距仅6.35毫米，适配的链轮外径尺寸紧凑，不需要大直径安装空间，在布局局促的小型设备里可以大幅缩减传动机构所占的箱体空间。

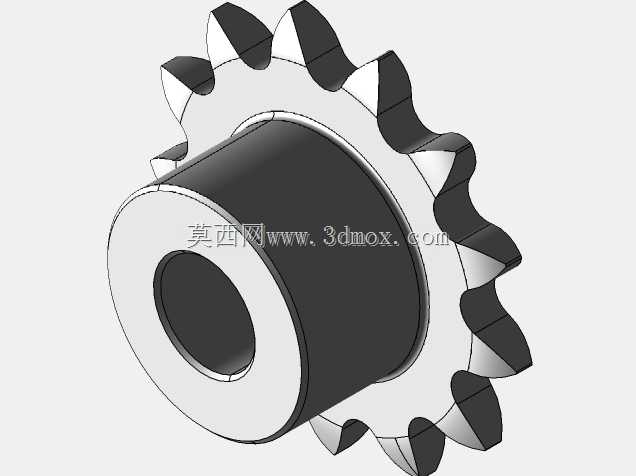

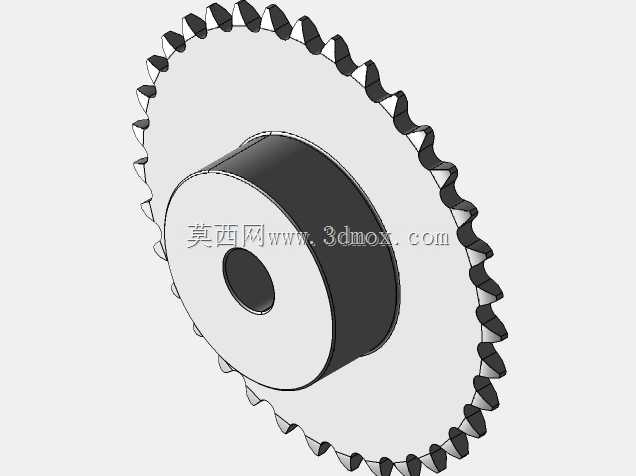

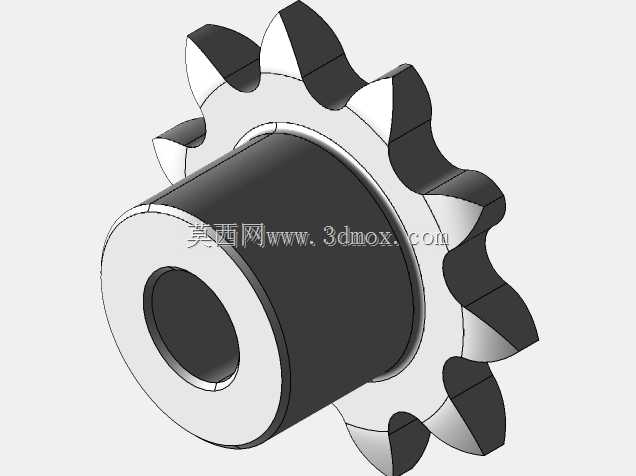

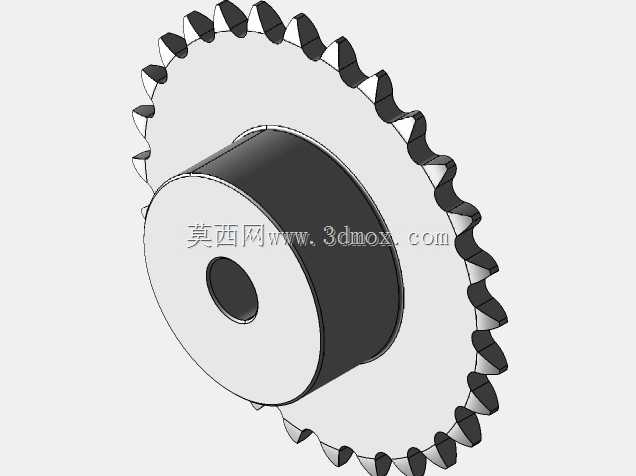

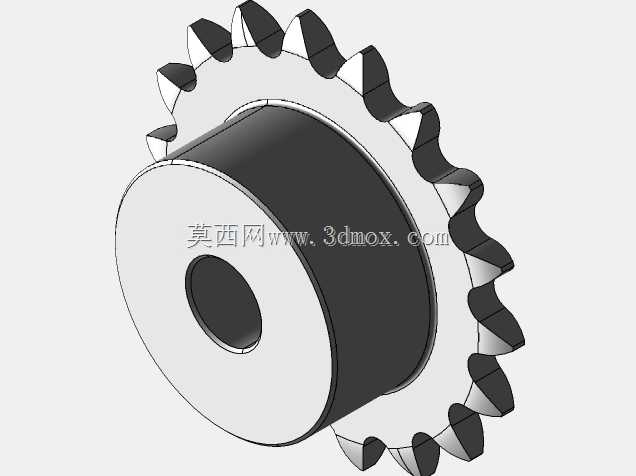

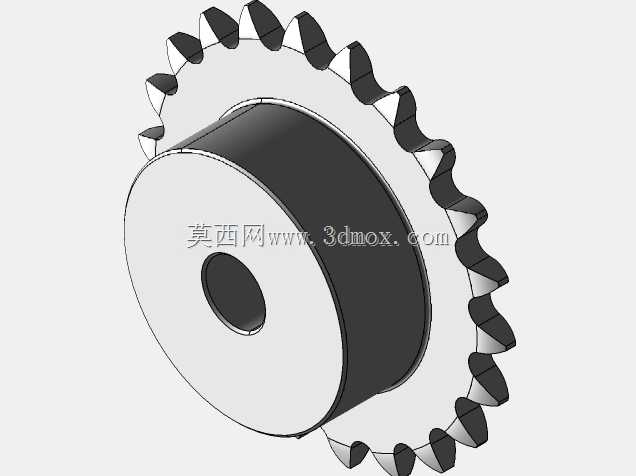

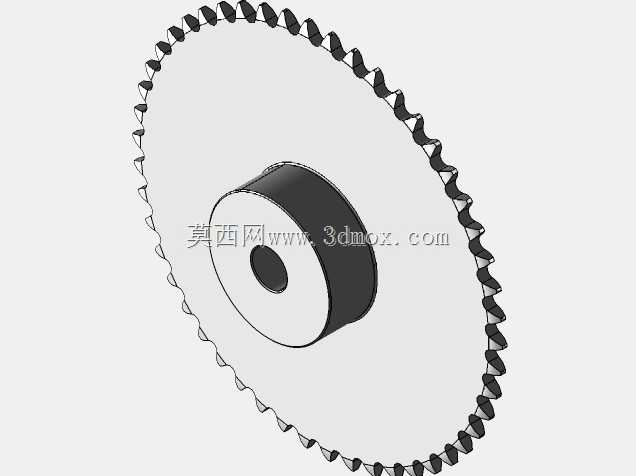

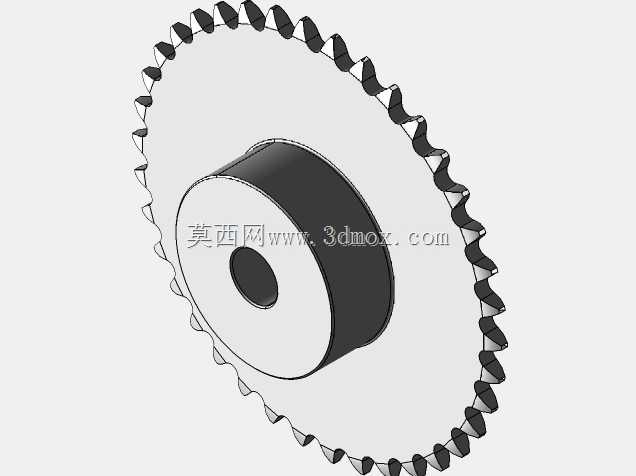

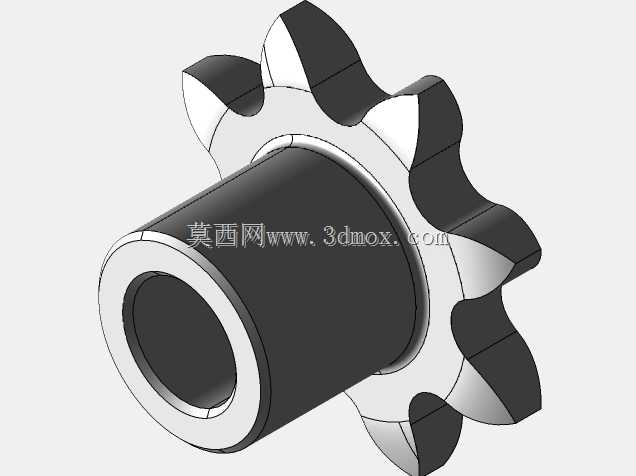

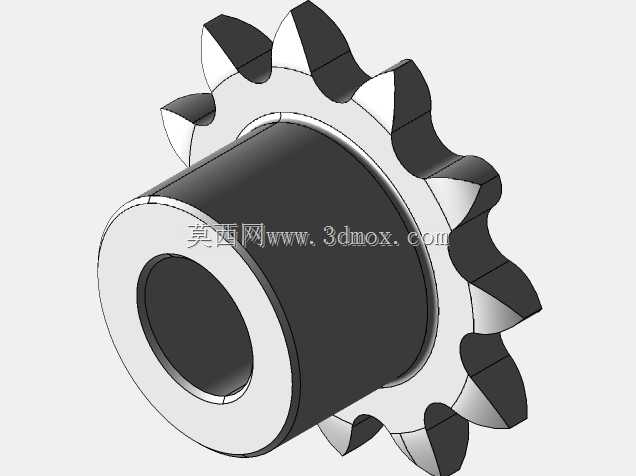

　　结构设计上，该零件没有采用链轮与轴套拆分装配的形式，而是将啮合齿圈和支撑轮毂做成一体成型结构：齿圈一侧延伸出长圆柱轮毂，轮毂中心加工贯通的轴孔，用于穿入传动轴，轮毂外圆为光滑圆柱面，既可以作为轴上定位的贴合面，也能在部分安装场景下配合轴承内圈实现链轮自身的从动回转。一体式结构的优势在于装配零件数量少，不需要额外加工定位销孔或者焊接接缝，中小型载荷下不存在齿圈和轮毂连接松动的风险，批量加工时直接用圆棒料铣削或者粉末冶金烧结即可成型，制造成本低于装配式链轮。

　　齿形设计完全匹配滚子链啮合逻辑：每个齿的工作齿面做出对应链节滚子的容纳圆弧，齿侧间隙预留了链条运行时的多边形效应补偿量，链轮转动过程中，链条滚子依次落入齿槽，不会出现卡滞、跳齿现象。齿顶部分做了圆滑过渡，没有尖锐棱边，链条在啮入和啮出链轮的瞬间，滚子可以平顺滑入齿槽，降低啮合冲击噪音。八齿的齿数选择属于小齿数链轮的常用区间：相比齿数更少的6齿、7齿链轮，8齿结构的链传动多边形效应明显减弱，链条运行的速度波动量更小，动载荷更低；同时相比十几齿的大齿数链轮，8齿链轮在相同传动比下整体外径更小，当链轮作为主动轮使用时，相同输入转速下链条线速度更低，适配轻载低速的输送工况。

　　安装边界方面，轮毂的轴向长度大于齿圈的厚度，传动轴穿入中心孔之后，轮毂两端可以分别抵住轴肩和锁紧挡圈，实现链轮在轴向上的完全定位，不会在运转过程中发生轴向窜动。中心轴孔可根据实际选型需求加工出键槽，通过平键和传动轴实现扭矩传递，也可以在孔端加工紧定螺钉孔，用顶丝锁紧在光轴上，适配不同的固定需求。齿圈的端面和轮毂轴线保持严格垂直，安装后齿圈的回转跳动量可以控制在链传动允许的公差范围内，避免链条在运行过程中出现偏磨、侧向掉链的问题。链轮齿根圆直径、齿顶圆直径都严格匹配04C-1链条的配套尺寸，链条包绕在链轮上时，每个链节的滚子都能和齿槽正确贴合，不会出现滚子和齿顶干涉、或者齿槽过宽导致链条晃动的问题。

　　在整机传动布局里，这类链轮通常成对使用：主动链轮安装在减速电机输出轴端，从动链轮安装在输送辊筒或者工作机构的输入轴端，两个链轮的端面必须调整到同一平面内，中心距按照链条节数的整数倍设置，配套张紧机构补偿链条使用过程中因磨损产生的伸长量。链轮本身的长轮毂设计可以让轴的支撑点距离齿圈啮合面更近，悬臂载荷更小，轴的受弯变形量更低，即使设备长期连续运行，轴端的挠度也不会超出链条允许的对中偏差。零件的实体建模完整还原了齿廓渐开过渡曲面、轮毂端面倒角、中心通孔的所有细节，结构工程师在做整机传动干涉检查时，可以直接将模型放入装配体，校验链轮和周边护罩、机架、张紧轮的间隙，也可以直接基于模型生成工程图，标注齿形公差、轴孔配合公差、端面跳动要求，直接对接机加工或者粉末冶金的生产工序。
