制冷管路角向连接卡箍法兰结构

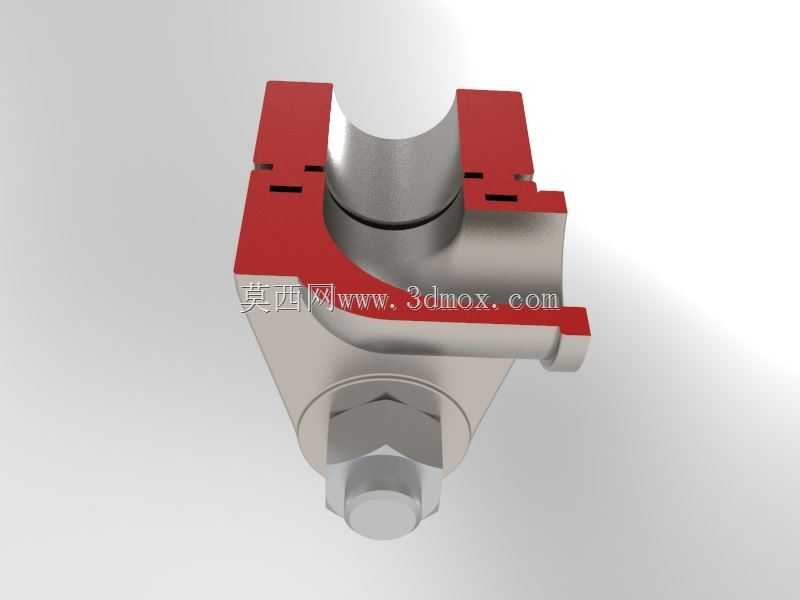

　　这套角形连接构件主要面向制冷系统现场管路装配场景，用于制冷机组、冷库供回液管线、压缩冷凝机组周边管道的转角对接与紧固，在需要改变管路走向、同时保证接口密封压紧力的安装段使用。构件整体由上侧环抱式卡压座、下部承力主体、底部六角锁紧件三部分组成，上半部分的红色卡爪为对称开合结构，内弧面完全贴合圆形管道外壁，安装时将两段对接管道的接口处置于卡箍环抱范围内，卡爪两侧预留的开槽用于穿装紧固螺栓，拧紧后两侧卡爪同步收拢，对管道对接法兰面施加均匀的轴向压紧力，避免管道内制冷介质带压运行时出现接口渗漏。

　　从实际安装边界来看，环抱卡爪的内圆弧直径适配对应规格的制冷无缝钢管，卡爪外侧的平直端面预留了足够的扳手操作空间，下部主体的侧向伸出搭边用于和机组支架、墙面固定座做定位连接，搭边上的开孔可穿装固定螺栓，抵消管道运行时因介质脉动、热胀冷缩产生的轴向窜动与侧向扭矩。底部的六角锁紧结构采用标准外六角构型，可直接使用普通开口扳手、套筒工具完成锁紧作业，不需要定制专用工装，现场维保人员拆解复装时操作门槛很低。

　　设计思路上优先考虑了制冷管线的现场施工特性：制冷管路安装往往在机组就位后现场配管，管线转角处的对接位置很难保证完全同轴，角形连接座的环抱式结构允许管道在小角度范围内自适应调整对位，不需要强行掰动管道造成管路附加应力。卡爪上开设的横向卸荷槽，一方面让卡爪收拢时具备微量弹性变形量，保证弧面和管道外壁全周贴合，另一方面避免螺栓锁紧时刚性卡爪出现应力集中断裂。构件的承力主体采用厚壁构型，转角位置做了圆弧过渡，没有尖锐的应力集中棱边，长期承受管道振动载荷时不会在转角处萌生疲劳裂纹。

　　在功能特性层面，这个连接件同时承担了管道对接压紧、转角位置承重、管路限位固定三个作用，替代了传统安装中需要分别搭配平法兰、直角弯头、管道固定支架的多零件组合方案，减少了现场装配的零件数量，也减少了潜在的泄漏点。实际选型时需要先确认待连接管道的外径尺寸，保证卡爪内弧面和管道外径匹配，安装时两侧紧固螺栓需要对角交替拧紧，让两个卡爪的压紧行程保持一致，避免单侧压紧导致管道偏斜、密封面压合不均。下部主体的安装固定面需要和支撑支架贴合平整，如果支架面存在倾斜，需要加调整垫片垫实，避免构件本体承受额外的弯曲载荷。

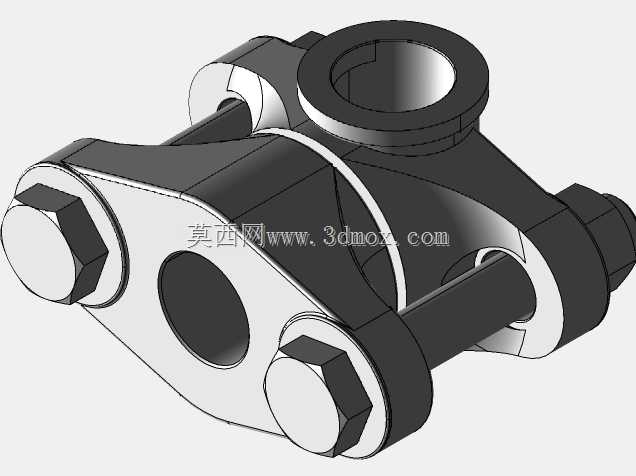

　　针对制冷系统的运行工况，管路在温度变化时会产生线性伸缩，这个角形连接座的侧向搭边固定点和上部环抱卡爪之间保留了微量的活动余量，允许管道沿轴向有小范围的位移，不会因为热胀冷缩产生的内应力拉扯管道焊缝。构件的所有配合面都做了倒角处理，穿装螺栓时不会刮伤螺栓螺纹，管道穿入卡爪内弧时也不会被锐边划伤管壁外的保温层。在三维建模过程中，卡爪的内圆弧面和管道外圆采用同轴约束，两侧开槽位置对称布置，底部六角头的对边尺寸符合标准紧固件的扳手空间要求，整体装配后没有运动干涉，虚拟装配验证时可以模拟螺栓锁紧过程中卡爪的收拢变形，确认最大锁紧行程下卡爪不会发生结构碰撞，也不会出现开口量超限无法抱合管道的问题。这类连接件在中小型冷库、商超冷链制冷机组、工业冷水机组的管路安装中使用率很高，结构简单可靠，维保拆解时不需要大型工具，非常适合现场施工空间受限的管路转角安装位置。
