鲁埃达卡雷拉索托轮体剖视结构

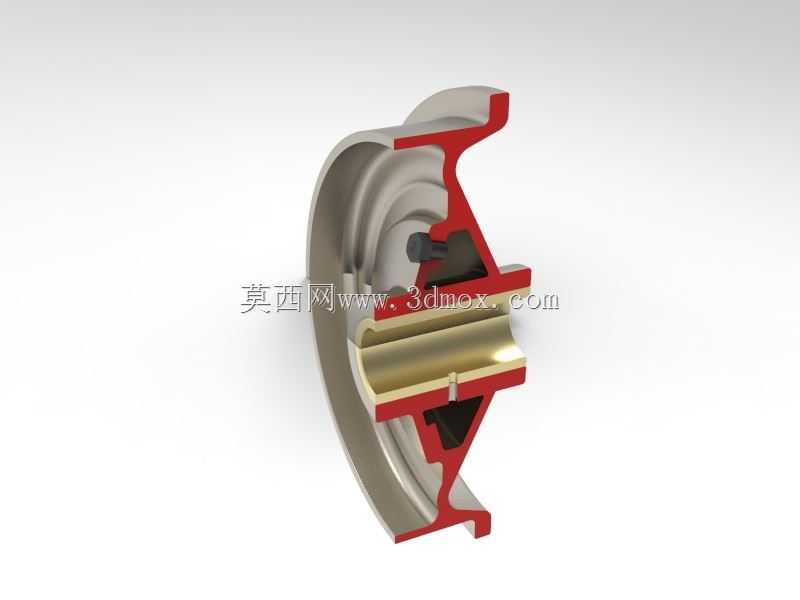

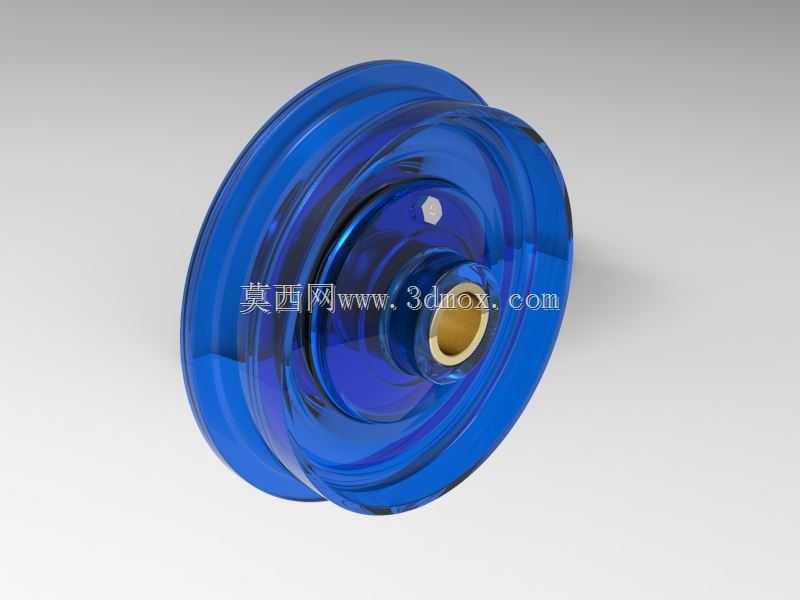

　　该轮体结构采用半剖视方式呈现，能够同时观察外部轮辋轮廓、内部轮毂连接、辐板过渡以及多层环形配合区域，适合在传动方案校核、轮系布置、教学演示和结构复盘时使用。模型的重点不在单一外观造型，而在于把轮体从外缘到中心轴孔的承载路径完整表达出来：外侧轮辋承担接触与导向作用，中部环形腔体用于容纳相关配合件，内侧轮毂通过加厚过渡区与中心安装部位相连，红色剖切面清晰区分实体材料区域，金属色表面则保留了装配后的可见轮廓。

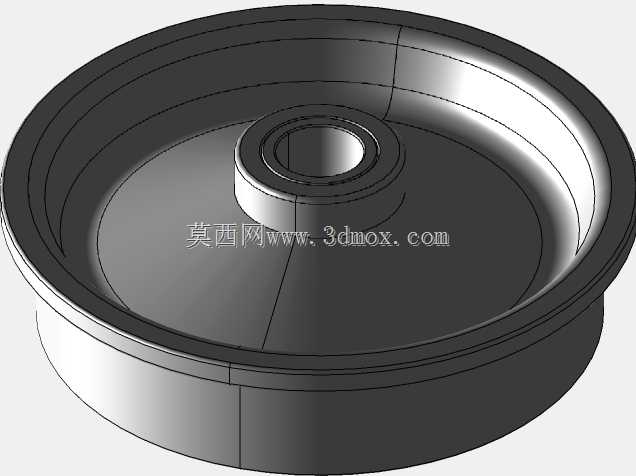

　　从实际设备用途看，这类轮体常见于需要旋转支承、张力传递或轨道导向的机械装置中。轮辋部分需要保持连续圆整，避免运行中出现局部跳动；轮毂部分则要保证与轴系或支承件的同轴关系，使旋转载荷能够均匀传递到中心。模型中部设置的环形槽和台阶面，并非单纯装饰结构，而是为相邻零件提供轴向定位边界。装配时，相关衬套、隔圈或制动类零件可以依托这些台阶面控制位置，减少运行过程中的窜动。若在设备改造中直接套用该结构，应先核对轮体外径与机架内腔的净空，尤其要关注轮体两侧凸出边缘与护罩、支架、张紧机构之间的间隙。

　　结构设计上，轮体没有采用简单等厚圆盘，而是通过弯折状剖面形成较高的截面刚度。外缘区域较宽，可提高接触稳定性；靠近中心的位置材料逐渐加厚，以承受扭矩和弯矩；中间镂空与环形腔体则降低了不必要的质量。这种布置思路在旋转件中比较典型：刚度不足会引起轮体偏摆，质量过大又会增加启停惯性，因此需要在壁厚、辐板宽度和轮毂长度之间取得平衡。剖切模型中可以看到，轮辋、辐板和轮毂之间均采用圆滑过渡，避免尖角造成应力集中；中心孔周围保留足够实体厚度，便于键连接、过盈配合或紧固件安装时获得可靠承载面积。

　　外形尺寸与安装边界需要结合整机空间判断。轮体最大外径决定其通过性，外侧翻边高度影响相邻护罩的最小包覆半径，中心孔直径和轮毂长度则决定轴系配合方案。若该轮用于导向或张紧场景，轴向宽度应与配合件接触宽度相匹配，过窄会导致局部压强增大，过宽则可能与侧支架发生干涉。模型中多层环形结构提示设计者在出工程图时应标注各台阶直径、槽宽、轴向距离和同轴度要求，尤其是轮辋工作面对中心孔的径向跳动，需要在加工和检验环节重点控制。

　　在三维建模过程中，可优先利用旋转特征生成主体轮廓，再对局部槽口、加强区域和安装孔进行切除或附加。剖视表达不必破坏原始装配关系，而是通过剖面颜色区分材料边界，使内部腔体走向、壁厚变化和配合面位置一目了然。对于结构设计人员，该模型可作为轮类零件剖面设计参考；对于设备选型人员，可借助它理解轮体与轴、衬套、护罩之间的空间约束；对于建模从业者，则可练习旋转体、薄壁过渡、环形槽和装配剖切展示的综合处理方法。
