卡贝扎德比埃拉连杆铰接支座结构

　　该构件属于传动连杆系统中的端部铰接承载件，整体采用一体式块状基体配合侧向圆柱销轴的构型，核心区域为中部贯通的大直径圆孔，用于容纳铰接轴套或销轴，将往复直线运动与摆动动作在相邻机构之间传递。在实际设备中，这类零件常见于压力机曲柄滑块机构、内燃机连杆端部、输送设备摆臂驱动节点以及工装夹具的联动压紧单元，工作时需要持续承受交变拉压载荷与小幅摆动摩擦，孔壁与销轴之间形成旋转副，侧向伸出的圆柱轴颈则用于接入另一组连杆或摇臂，使两个方向的运动约束在同一个紧凑节点内完成。

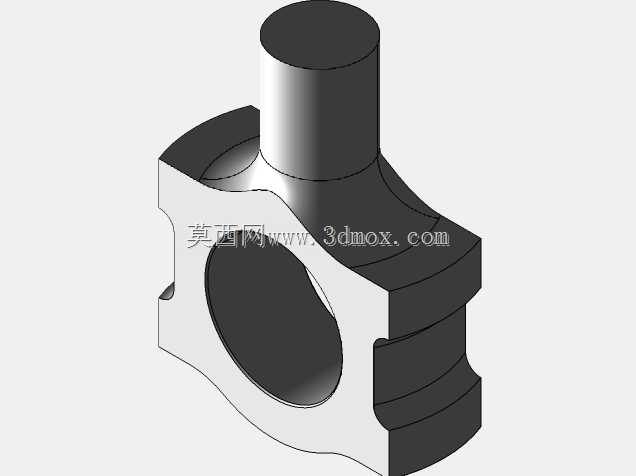

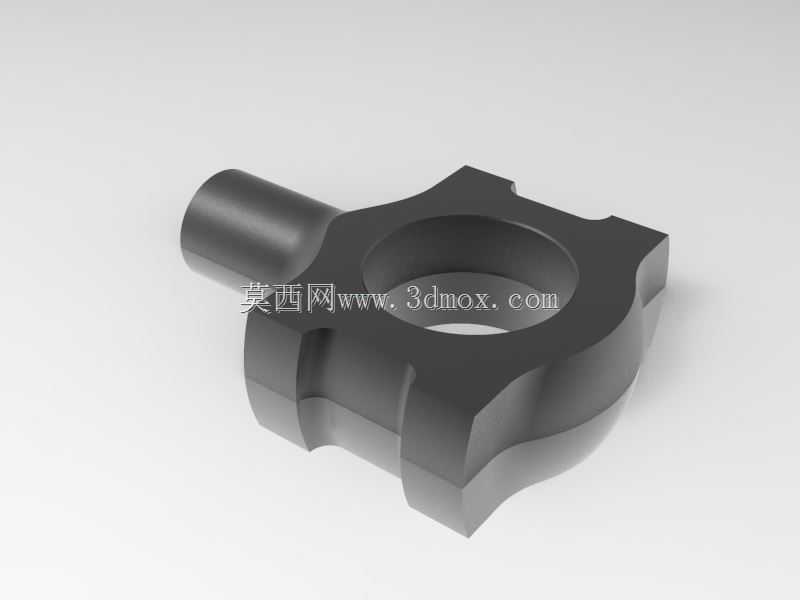

　　从结构布局看，基体轮廓并非规则矩形，而是围绕中心铰接孔做了多段外扩与切边处理：孔周保留足够厚的环形承载壁，保证销轴受压时材料截面不会出现局部屈服；外缘几处平直切面既是装配时的扳手贴合面，也为相邻零件预留了运动避让空间，避免连杆摆到极限角度时与周边机架发生磕碰。侧向圆柱轴颈与主孔轴线呈空间垂直布置，轴颈根部做了圆滑过渡，可显著降低交变载荷下的应力集中，这一细节在高频往复机构中尤为关键——很多早期失效的铰接件并非整体强度不足，而是轴肩过渡圆角过小，裂纹从圆角表面萌生后逐步扩展。

　　建模过程中，中心通孔与侧轴颈的同轴度、垂直度需要优先约束：主孔作为整个零件的装配基准，其内径尺寸直接决定与轴套的配合性质，通常选用过渡或小间隙配合，保证销轴转动灵活且无明显径向窜动；侧轴颈外圆则根据对接连杆孔的配合要求加工，端面预留锁紧螺纹或卡环槽的安装位置。基体底部与侧面的异形轮廓在建模时先以中心孔为基准绘制对称草图，再通过拉伸切除形成外廓，各棱边按功能区分处理：承载棱边保留铸造或机加工后的直角以传递定位面，非配合边缘则倒出小圆角，既减少热处理淬火开裂风险，也方便现场装配时徒手操作不划伤密封件。

　　安装边界方面，该零件占用的空间以中心孔为基准向四周延展，侧向轴颈的伸出长度决定了与之配合的叉形连杆开口宽度，装配时需保证轴颈端面不超出相邻构件的外侧面，为锁紧螺母或开口销留出操作空间；基体上下方向的厚度要匹配铰接处两片夹板的间距，过厚会导致夹板无法夹紧，过薄则会在夹板间形成轴向窜动。现场维护时，中心孔内通常压入铜套或钢背衬套，衬套内径开设油槽，通过预留的注油孔定期补充润滑脂，使摆动摩擦面始终处于油膜覆盖状态，大幅降低铰接副的磨损速率。

　　在整机设计阶段，这类铰接节点的选型需要同步核算三个维度：一是静强度，按机构最大输出推力校核孔壁的挤压应力与侧轴颈的弯曲应力；二是疲劳寿命，结合设备每分钟往复次数估算交变载荷循环数，对过渡圆角处做疲劳安全系数校核；三是运动包络，在三维装配环境中让连杆走完全行程，检查基体异形外廓与机架、防护罩、管线之间的最小间隙，通常预留不小于三到五毫米的安全距离，抵消加工误差与运行振动带来的位置偏移。构件材质多选用中碳钢锻造后调质处理，表面发黑或喷涂防锈，承受重载的工况则可改用合金结构钢并对孔面做淬火硬化，在保证韧性的同时提升铰接面的耐磨性能。
