38齿滚子链链轮传动件结构设计

　　链传动在中低速、大中心距、重载工况下的应用十分普遍，像包装输送线、农机割台、木工进给机构、小型输送辊道以及自动化分拣设备里，都能见到单排滚子链配链轮的布置。这套38齿链轮对应的是节距5×2.5毫米规格的小型滚子链，齿数取38属于偏大的从动轮配置，齿数增多后多边形效应明显减弱，链条进入啮合和退出啮合时的瞬时速度波动更小，冲击、噪声以及链节铰链处的磨损都会随之降低，比较适合对运行平稳性有要求、转速不算特别高的连续传动场合。

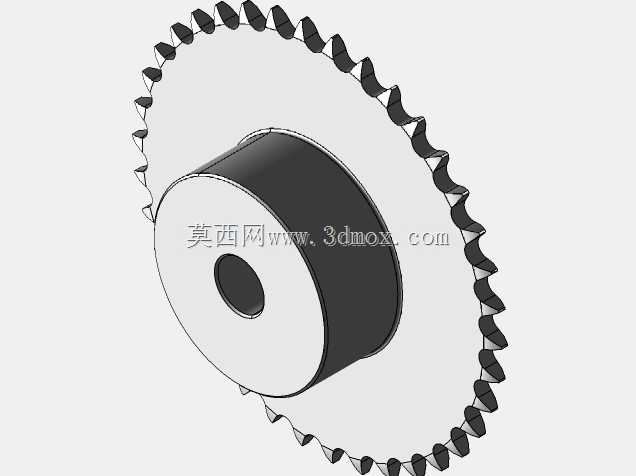

　　从结构上看，该链轮采用一体式带轮毂形式，轮缘部分加工出与滚子链匹配的齿廓，中间为加厚轮毂，中心开设轴孔，用于穿装传动轴并传递扭矩。大直径轮缘与单侧伸出的圆筒轮毂形成清晰的受力层次：轮缘负责与链条滚子逐齿啮合，轮毂则承担与轴的配合、周向固定以及悬臂支撑。轮毂外径明显大于轴孔、轴向宽度也大于链轮齿宽，这样的布置能够增大轴孔接触长度，改善键连接或紧定螺钉连接的承载条件，避免链轮在轴上出现偏摆。齿宽方向相对链条内节内宽留有合理侧隙，保证链条在啮合过程中即使存在少量轴向偏移，也不会发生卡滞或侧向摩擦。

　　齿形设计围绕滚子链啮合规律展开。链轮齿廓不是普通渐开线齿轮齿形，而是由三段圆弧和直线段组合而成，齿沟圆弧需要容纳链条滚子，工作齿面在链条啮入时引导滚子平稳就位，齿顶形状则要防止链条因节距磨损伸长后发生跳齿。38齿的齿顶圆直径较大，相邻齿之间的夹角较小，齿沟分布密集，建模时需要严格按照链条节距、滚子直径、齿根圆直径等参数阵列齿形，保证每个齿的相位角均匀。若齿距累积误差偏大，链条在运行中会出现周期性紧边松边跳动，长期运行还会加速滚子和齿面的点蚀与磨损。轮齿两侧通常做倒角或圆弧过渡，便于链条在横向略有错位时顺利导入，这在长距离输送、机架焊接后存在装配偏差的现场尤其重要。

　　安装边界方面，需要同时关注径向、轴向和周向三类尺寸。径向边界由齿顶圆决定，38齿链轮外径较大，设计机架和护罩时要留出齿顶圆外的安全间隙，还要考虑链条包角范围内滚子高出齿根圆的部分，避免护罩与运行链条刮碰。轴向边界由轮毂总宽和轮齿厚度决定，轮毂端面到齿面的台阶位置要与轴上定位套筒、轴承内圈或轴肩协调，保证链轮居中于链条宽度方向；若轴端布置空间紧张，还要核对轮毂伸出长度是否与联轴器、带轮或相邻轴承发生干涉。中心孔直径与轴径形成配合，键槽或紧定螺钉位置决定扭矩传递能力，选型时需根据传递功率、转速和冲击载荷校核挤压强度，不能只按齿顶圆大小选配。

　　实际选型中，链轮齿数与链条节距共同决定传动特性。小节距链条配多齿链轮，适用于载荷不大、速度相对平稳、要求噪声低的轻型输送和精密进给场景；小齿数链轮虽然结构紧凑，但多边形效应显著，链条铰链磨损快，更适合低速重载或空间受限部位。将38齿轮作为从动轮使用时，主动轮可取较少齿数，通过齿数比实现减速，同时保证主动轮包角足够、啮合齿数量合理。张紧方式上，长中心距传动通常设置张紧轮或可调轴承座，补偿链条磨损后产生的伸长；链轮轴线必须保持平行，否则链条会偏向一侧，造成齿面偏磨和外链板异常摩擦。

　　三维建模时，先以齿根圆、齿顶圆和节圆建立基准，再按单个齿槽轮廓绘制齿沟与工作齿面，通过圆周阵列形成完整轮齿；轮毂与轮缘之间可设置拔模斜度或过渡圆角，兼顾加工与铸造工艺。轴孔、键槽、倒角和端面台阶需要按装配关系逐一建立，不能只保留外观齿形。完成模型后，还应在装配环境中检查链条包角、齿顶与护罩间隙、轮毂与轴系零件的轴向位置，以及张紧调节行程是否覆盖链条伸长量。这样形成的链轮结构，既能直接用于工程出图和加工核对，也能为输送设备、轻工机械和小型传动机构的选型布置提供可靠的空间依据。
