斜撑式铰轴支座安装固定结构

　　这个支座类零件在产线工装、小型输送设备、连杆摆动机构以及各类需要铰接回转的工位上十分常见，核心作用是把一根水平布置的转轴稳定支撑在机架上方，同时通过底板把载荷传递到设备框架。整体结构可以拆成三个功能部分：底部的矩形安装底板、中部的三角形斜撑加强筋，以及顶部的同轴圆筒轴套。

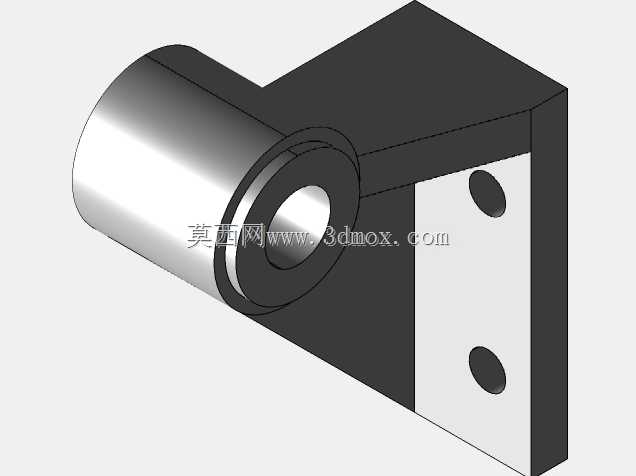

　　从受力路径来看，转轴工作时产生的径向载荷先作用在顶部圆筒内壁，再经由圆筒与斜撑、底板之间的连接区域向下扩散，最终通过底板上的两个安装孔由螺栓锁紧到机架面。圆筒采用中空通孔设计，内孔直接作为转轴的回转配合面，既可以穿入销轴完成铰接，也可以在孔内压入衬套或小型轴承来降低转动磨损。圆筒外圆与内孔保持同轴，端部做出的环形台阶一方面增加了壁厚过渡区域的强度，另一方面也为轴用挡圈、端盖或限位件提供了轴向定位参考。

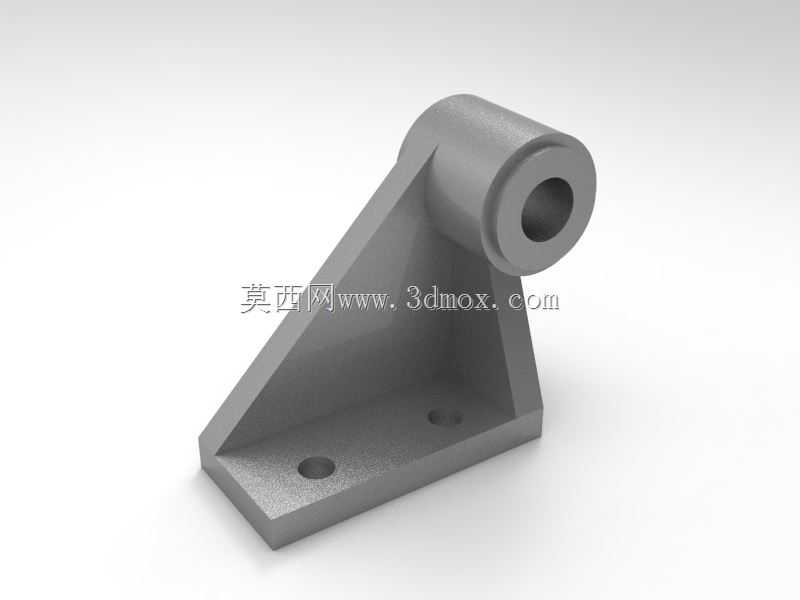

　　中部斜撑是这个零件最有特点的部分。它没有采用直立立柱加两侧筋板的常规做法，而是用一块从底板后侧延伸到圆筒下方的三角形厚壁筋板，把圆筒整体托在斜上方。这种布置让支撑重心落在底板轮廓范围内，悬臂量明显减小；当转轴受到垂直向下或前后方向的交变载荷时，斜撑主要承受压应力，避免了单薄立板容易出现的根部弯曲疲劳。斜撑与底板、圆筒的交接处都做了圆角过渡，建模时需要特别注意这些相贯区域的壁厚均匀性，不能出现尖角造成的应力集中，也不能因为圆角过大而在铸造或打印时形成局部热节。

　　底板为扁平矩形，两个沉头或通孔沿长度方向对称布置，孔位间距决定了支座与机架连接的跨距。实际选型时，安装孔中心距要和机架上的预留螺栓孔对齐，底板宽度方向要留出扳手空间，避免螺栓锁紧时与斜撑外壁干涉。底板底面是整个零件的安装基准面，平面度直接影响转轴轴线与机架面的平行度，加工或后处理时通常以底面为粗基准找正，再精加工顶部内孔，保证孔轴线到底面的高度尺寸。

　　顶部圆筒的轴线高度是整机布局里的关键尺寸，它决定了被支撑连杆、摇臂或滚轮的回转中心位置。设计这个高度时，需要同时核对转轴端部连接件的运动包络，确认斜撑外表面与摆动件之间留有足够间隙，避免机构在极限角度下与筋板发生磕碰。圆筒的长度方向尺寸也要和配合件宽度匹配，若转轴上需要并排放置多个连杆或链轮，圆筒长度要保证轴向支撑跨距，防止轴在受载时过度挠曲。

　　在三维建模过程中，可以先拉伸出底板与顶部圆筒两个基本体，再绘制斜撑的三角形侧视轮廓，沿圆筒轴向拉伸到与圆筒等宽，随后用合并命令把三者融为一体。相贯线处添加铸造圆角，底板孔与圆筒内孔最后统一切除，这样能保证特征树清晰，后期修改孔距、轴孔直径或支撑高度时，只需调整少数草图尺寸即可再生。壁厚设计上，圆筒壁厚、斜撑厚度与底板厚度宜保持相近量级，差异过大会在铸造工艺中导致冷却不均，在焊接工艺中则会引起收缩变形；若采用板材焊接成型，斜撑与圆筒、底板的接缝要开出坡口，保证焊透。

　　装配校核阶段，需要把销轴、连杆、锁紧螺栓一并调入虚拟装配体，检查转轴穿过内孔后两端的伸出量，确认轴端挡圈或锁紧螺母有足够安装位置；同时模拟连杆绕轴线摆动的全过程，观察连杆下缘在最低位置时与底板上表面的间隙，以及侧面与斜撑侧壁的距离。底板上两个安装孔周围要留出平整的压紧面，螺栓头或螺母压紧区域不能被斜撑根部圆角侵占，否则会出现压不紧的情况。

　　这类支座看似结构简单，但它承担的是回转机构的定位基准，孔轴线高度误差、孔与底面的平行度误差、两安装孔的位置度误差，都会被上方的连杆机构放大，最终表现为运动卡滞、异响或偏磨。因此在建模和出工程图时，除了标注外形尺寸，还要明确内孔尺寸公差、底面粗糙度、孔轴线对底面的平行度要求，以及安装孔的位置度，才能让这个支撑件在实际设备中稳定承担铰接与承载功能。
