偏心铰接回转传动连接构件

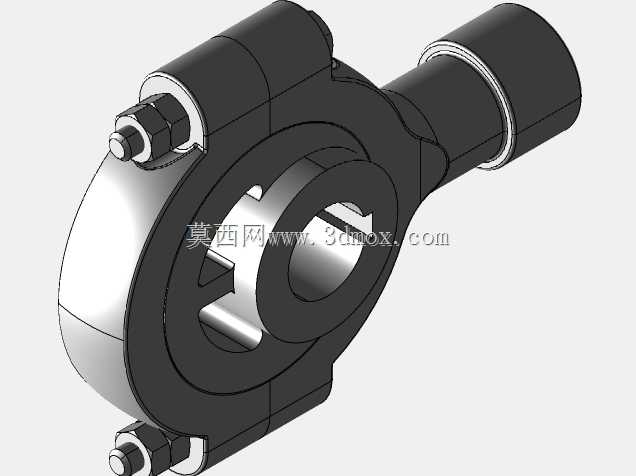

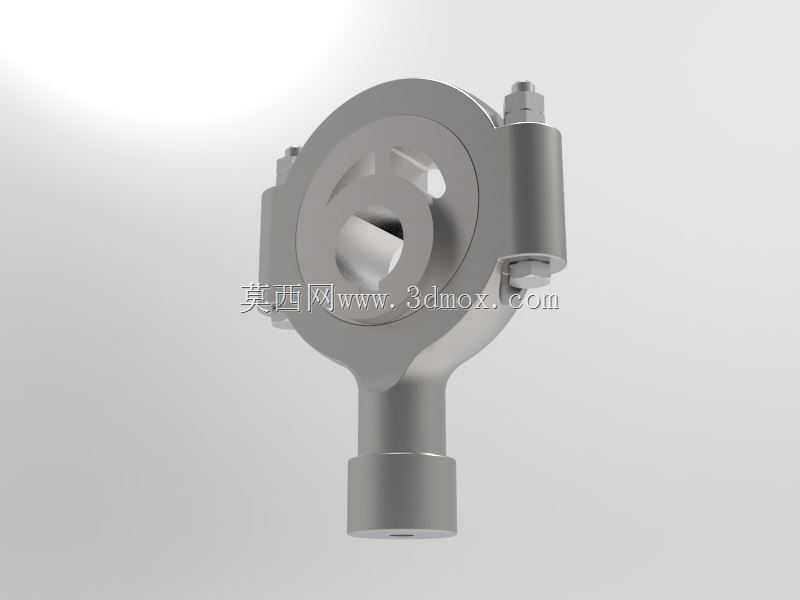

　　在重载往复传动的现场调试环节，这类带偏心回转腔的铰接构件常被布置在连杆驱动端与执行摆臂之间，用来把旋转输入转化为小行程的往复推拉动作，在小型压力机的曲柄滑块机构、包装设备的间歇摆料工位、纺织机械的张紧摆杆以及轻工输送线的顶升摆轮机构里都能见到同类结构的应用。它的核心功能是通过内部偏心轴套的回转，把输入轴的定轴转动转化为铰接端的偏心摆动，下端带同轴通孔的圆柱柄作为铰接支点，可与配套销轴、关节轴承配合，绕固定支座完成小角度回转，侧部的双耳夹座用来锁紧偏心组件的端盖，保证高速往复工况下内部配合面不会出现轴向窜动。从结构设计的思路来看，主体采用一体化铸钢毛坯后精加工成型，环形主体的内腔预留了偏心衬套的安装台阶，

　　中心异形通孔与输入偏心轴的截面匹配，可传递额定扭矩同时避免轴件周向打滑；侧部双耳上的两个螺栓孔采用铰制孔精度加工，装配时穿入高强度六角螺栓后可将端盖牢牢压合在环形腔体端面，既封住内部润滑脂腔，又对偏心衬套起到轴向定位作用。下端的铰接柄做了等直径圆柱设计，端部的通孔为销轴穿装位，柄部与环形主体的过渡位置采用大圆角圆滑衔接，避免往复载荷长期作用下在应力集中位置产生疲劳裂纹。外形安装边界方面，环形主体的外径为整个构件的最大径向尺寸，侧部双耳向外延伸的宽度需在布局时预留螺栓装拆的扳手空间，下端铰接柄的轴向长度决定了整个构件的总高度，安装时要保证环形腔的中心轴线与下端铰接孔的轴线平行度控制在机械设计常规公差范围内，否则偏心运转时会出现卡滞、

　　偏磨甚至销轴断裂的问题。实际选型匹配时，首先要确认偏心行程是否满足执行端的往复位移需求，偏心量越大，输出端的摆动行程越大，对应的驱动扭矩也会同步上升；其次要核对中心异形孔的截面尺寸与输入轴的配合公差，重载场景下推荐选用过渡配合加平键辅助传扭，轻载高速场景可选用间隙配合方便装配拆卸。侧部的锁紧螺栓需要按照预紧力矩要求对角拧紧，避免端盖受力不均导致偏心衬套偏移；下端铰接位的销轴要搭配润滑脂嘴定期补脂，减少铰接面的干摩擦磨损。这类构件在三维建模过程中，需要重点还原内腔偏心台阶、异形传扭孔、双耳螺栓孔以及下端铰接通孔的所有配合特征，装配验证时要模拟偏心轴整周回转的运动轨迹，检查偏心组件在腔体内是否存在运动干涉，

　　同时核对端盖螺栓的装拆路径是否被周边结构遮挡。和常规的同心轴承座不同，该构件的偏心特性决定了它不需要额外加装凸轮机构即可实现小行程往复驱动，整体结构紧凑，占用安装空间小，在中低速重载的间歇传动场景下可靠性表现突出，维护时仅需定期检查铰接销轴的磨损量和端盖螺栓的预紧状态，即可长期稳定运行。建模时还要注意各过渡圆角的还原，这些圆角并非工艺装饰结构，而是分散交变应力、提升构件疲劳寿命的关键设计细节，在做有限元强度校核时，圆角位置的网格需要做细化处理，才能准确获取实际工况下的应力分布，为后续的结构优化、尺寸迭代提供准确的数模依据。
